Kompensatornivellier Ni 007

Beschreibung

Kompensator-Nivellier Ni 007 mit Horizontalkreis - Seriennummer 417008

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31,5-fach
Freie Objektivdurchmesser: 40 mm
Horizontalkreis: 400 gon
Sehfeldwinkel: 1,3 °
kürzeste Zielweite: 2,2 m

"Das Kompensatonivellier Ni 007 ist für alle Nivellementsaufgaben mittlerer und hoher Genauigkeit geeignet, bei denen ein mittlerer Fehler für 1 km Doppelnivellement bis zu +/- 0,5 mm zulässig ist.
Die Hauptanwendungsgebiete sind:
Bei Verwendung von Nivellierlatten mit Zentimeterteilung ohne Benutzung des Mikrometers
    Festpunktnivellements
    Nivellements im Hoch- und Tiefbau, im Großmaschinenbau und unter Tage
    Flächennivellements sowie Längs- und Querprofilaufnahmen
    Tachymetrische Geländeaufnahmen im ebenen Gelände
    Absteckungsarbeiten im ebenen Gelände
Bei Verwendung von Präzisions-Nivellierlatten mit Invarband (Teilungsintervall 0,5 cm) und Benutzung des Mikrometers
    Verdichtung in Hauptnivellementsnetzen
    Feinhöhenmessungen in Senkungsgebieten, im Hoch- und Tief- sowie Großmaschinenbau
    Spezialhöhenmessungen"

Quelle: Gebrauchsanleitung Kompensatornvellier Ni 007, Seite 7, Druckschriften-Nr. 10-G108d-1

Funktionsfähiger, guter Zustand.

Mit originaler Holztransportkiste, 2-teiliger Sonnenblende, Sechskantringschlüssel, Schraubendreher, Schnurlot, Staubpinsel, Wetterschutzhaube, Schlüssel für die Transportkiste und Gebrauchsanleitung mit Bildteil.

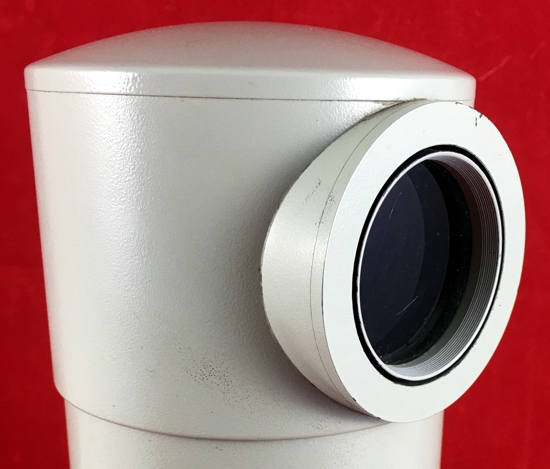

Objektivansicht

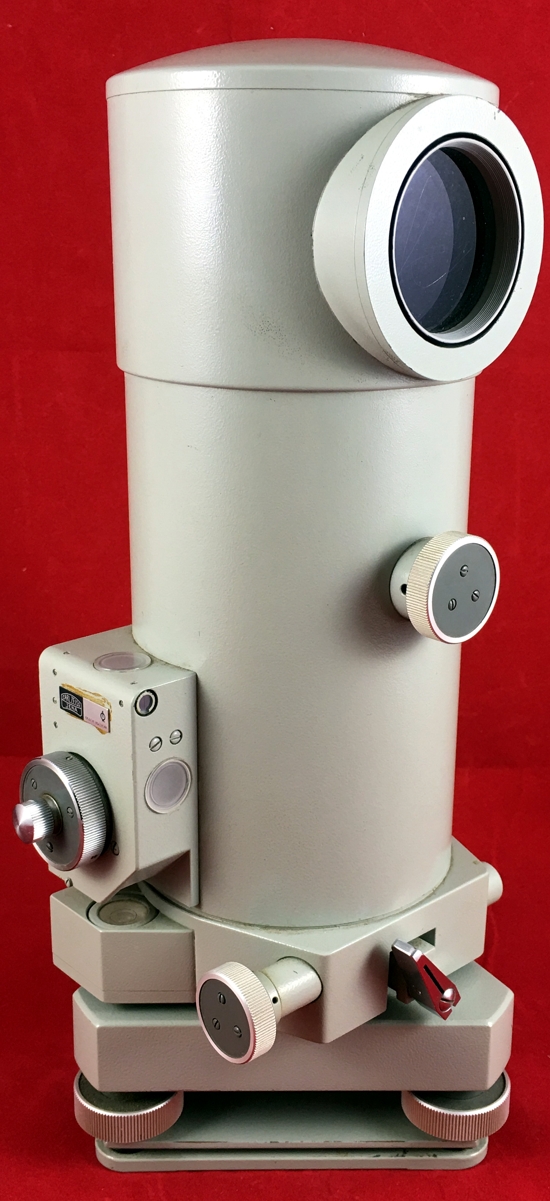

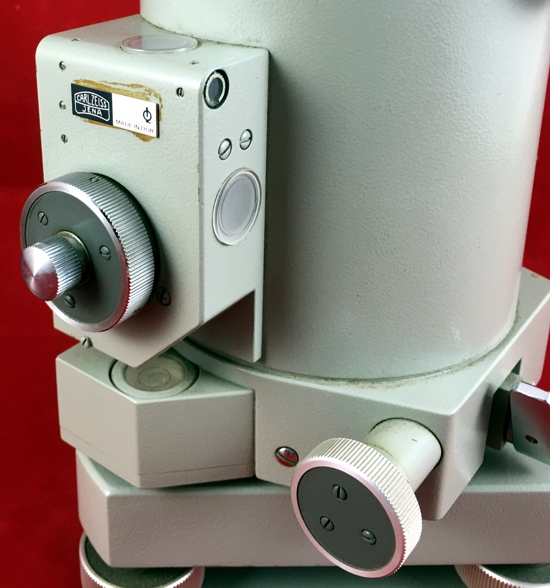

Links die Mikrometerschraube, darunter die Dosenlibelle und vorn die Seitenfeintriebschraube

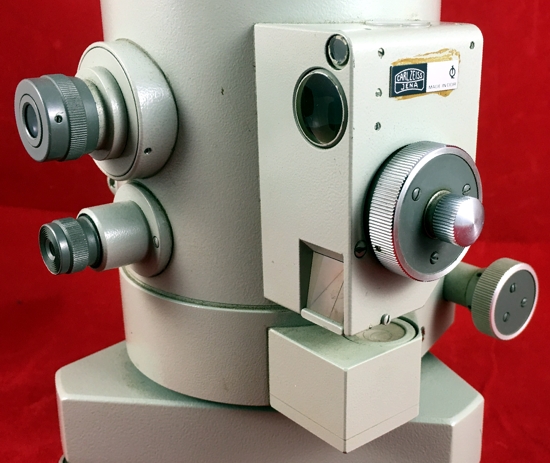

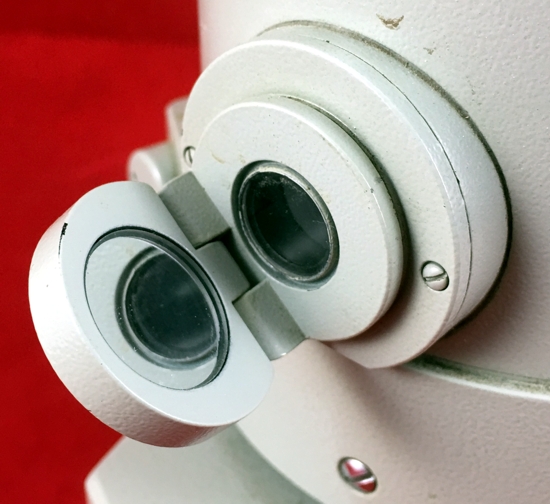

Links oben das Fernrohrokular, darunter das Ablesemikroskop für den Teilkreis, oben rechts das Richtglas, darunter das Ablesefenster für das Mikrometer, darunter der Spiegel für die Dosenlibelle
Der Beleuchtungsspiegel

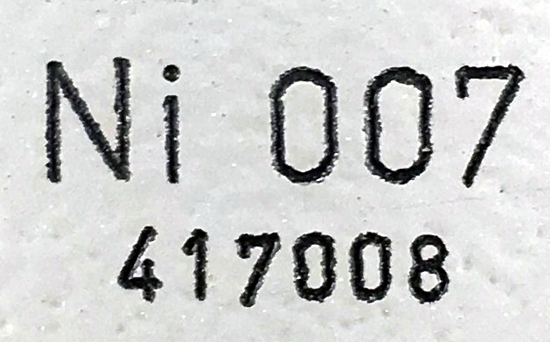

Oben die Modellbezeichnung, darunter die Herstellungsnummer

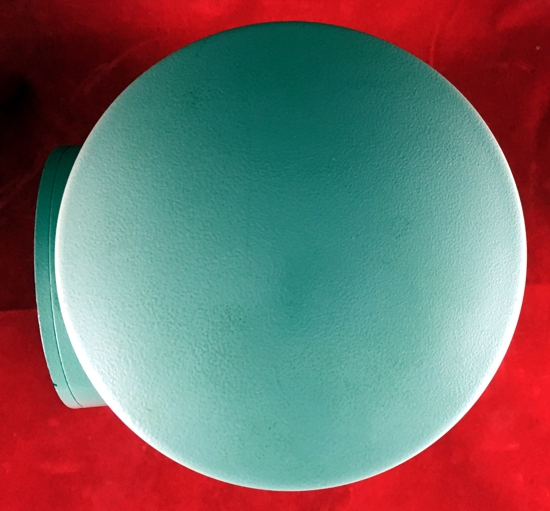

Draufsicht

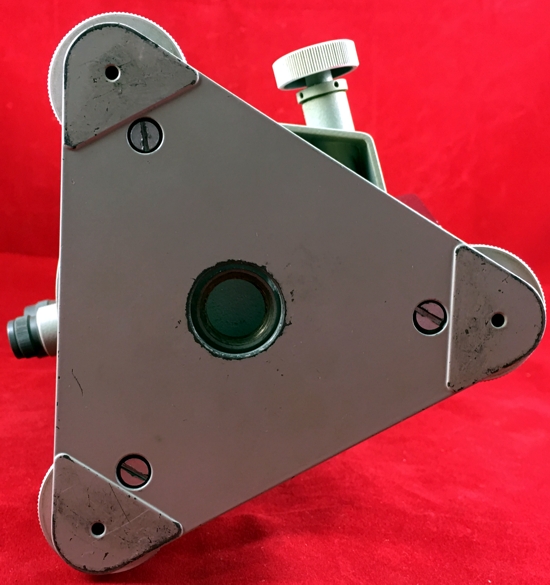

Ansicht von unten

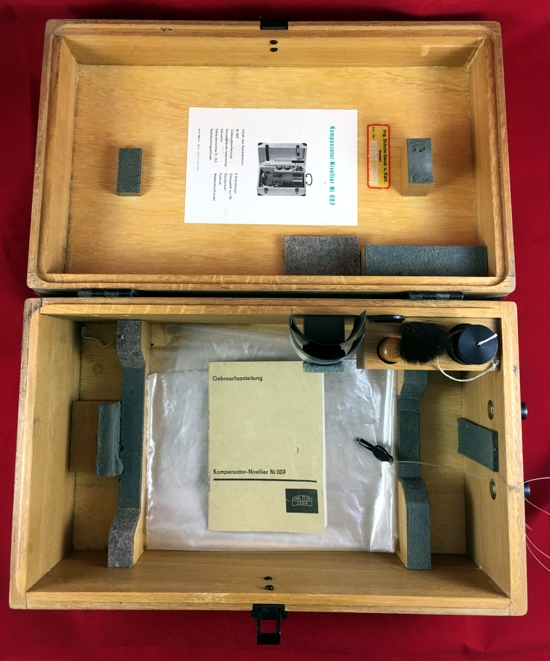

Blick in die geöffnete Transportkiste

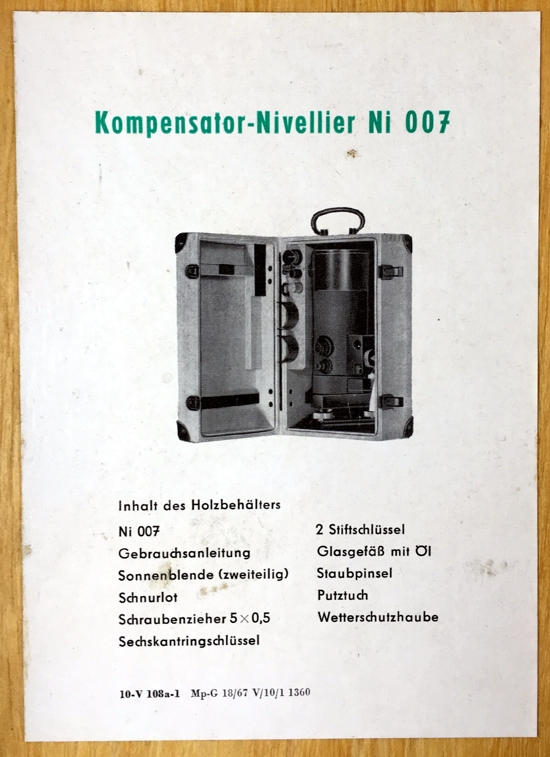

Inhaltsverzeichnis im Deckel; von 1967 = Ziffer hinter der 18/

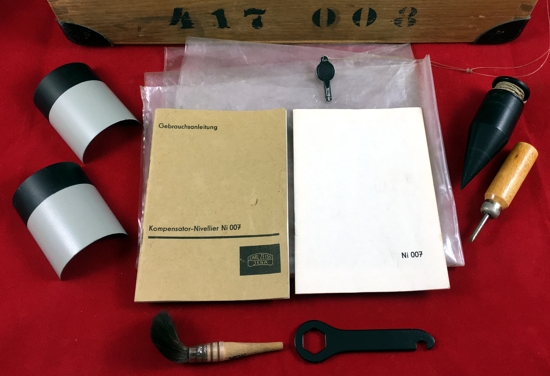

Zubehör

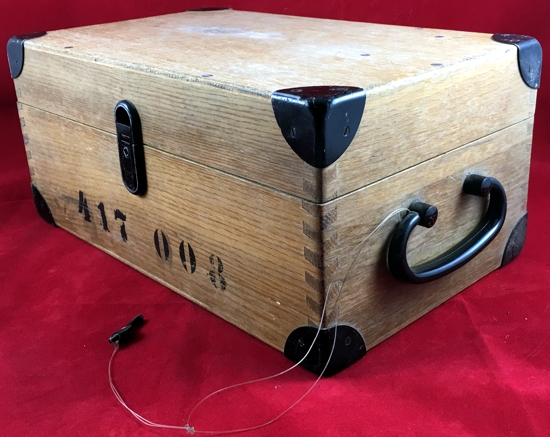

Transportbehälter aus Holz mit dem originalen Schlüssel
