Kompensatornivellier Ni 007

Beschreibung

Kompensator-Nivellier Ni 007 mit Horizontalkreis - Seriennummer 513763

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31,5-fach
Freie Objektivdurchmesser: 40 mm
Horizontalkreis: 400 gon
Sehfeldwinkel: 1,3 °
kürzeste Zielweite: 2,2 m

"Das Kompensatonivellier Ni 007 ist für alle Nivellementsaufgaben mittlerer und hoher Genauigkeit geeignet, bei denen ein mittlerer Fehler für 1 km Doppelnivellement bis zu +/- 0,5 mm zulässig ist.
Die Hauptanwendungsgebiete sind:
Bei Verwendung von Nivellierlatten mit Zentimeterteilung ohne Benutzung des Mikrometers
    Festpunktnivellements
    Nivellements im Hoch- und Tiefbau, im Großmaschinenbau und unter Tage
    Flächennivellements sowie Längs- und Querprofilaufnahmen
    Tachymetrische Geländeaufnahmen im ebenen Gelände
    Absteckungsarbeiten im ebenen Gelände
Bei Verwendung von Präzisions-Nivellierlatten mit Invarband (Teilungsintervall 0,5 cm) und Benutzung des Mikrometers
    Verdichtung in Hauptnivellementsnetzen
    Feinhöhenmessungen in Senkungsgebieten, im Hoch- und Tief- sowie Großmaschinenbau
    Spezialhöhenmessungen"

Quelle: Gebrauchsanleitung Kompensatornvellier Ni 007, Seite 7, Druckschriften-Nr. 10-G108d-1

Funktionsfähiger, sehr guter Zustand, jedoch unjustiert.

Mit originaler Holztransportbox, 2-teiliger Sonnenblende, Putztuch, Justierstift und Gebrauchsanleitung.

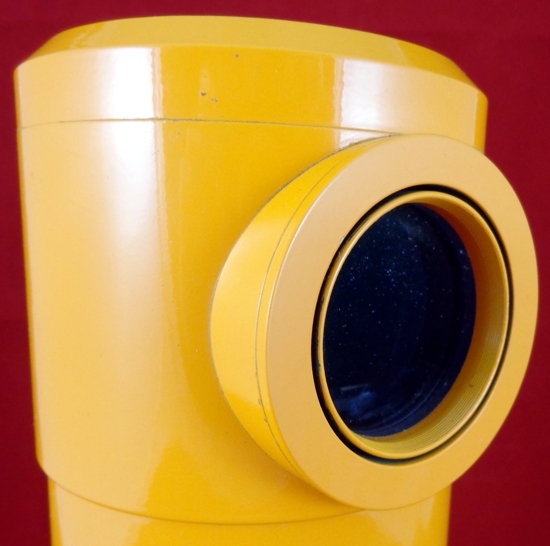

Objektivansicht

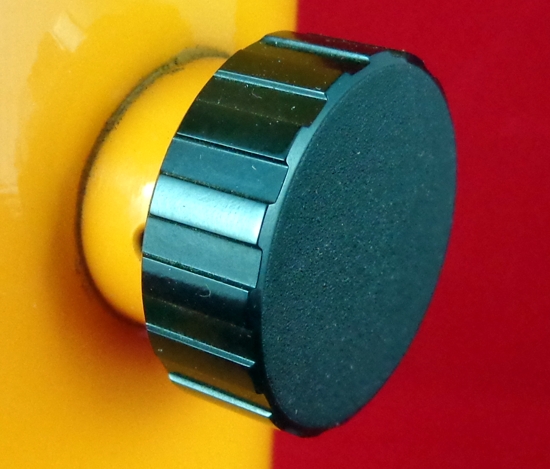

Fokussierknopf

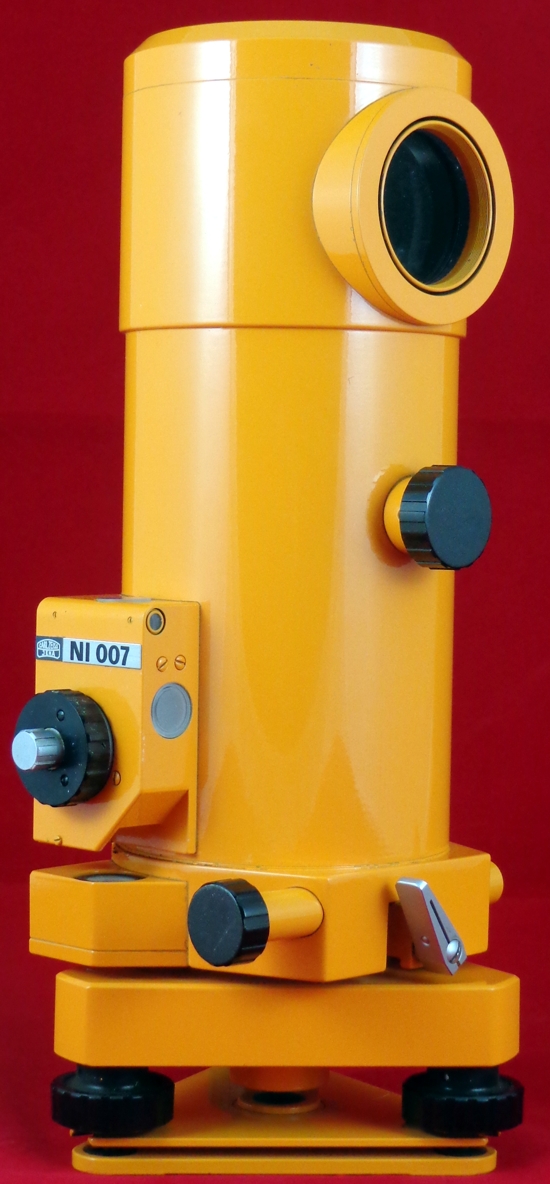

Richtglas, Ableselupe, Mikrometertrommel mit Klemmknopf, Sichtprisma für Dosenlibelle (von oben)

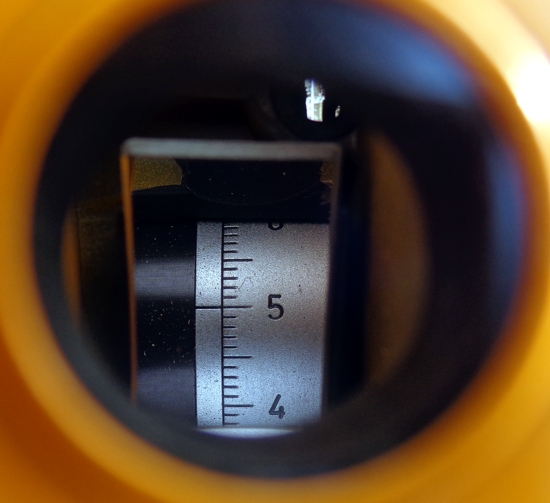

Ableselupe der Mikrometertrommel

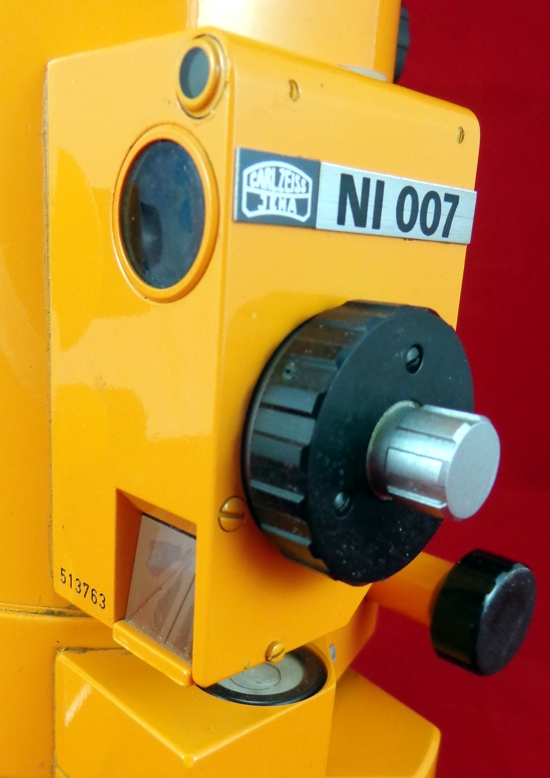

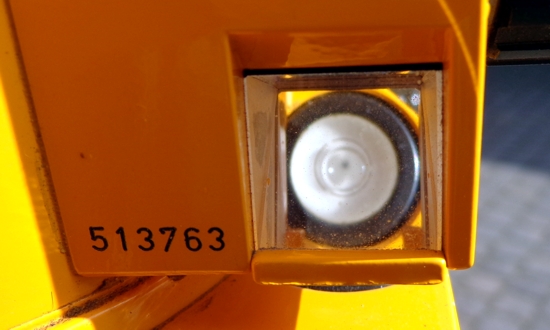

Herstellungsnummer, Sichtprisma mit einspielender Dosenlibelle (von links)

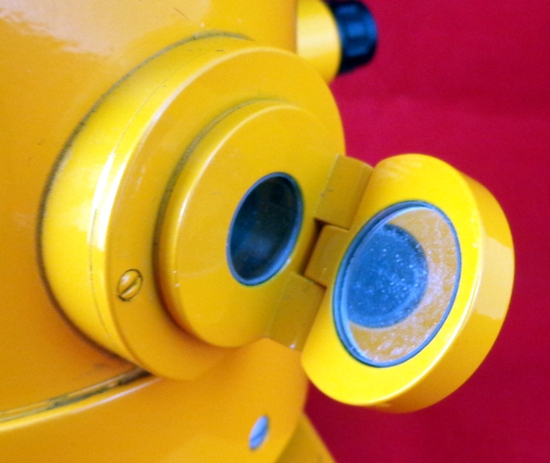

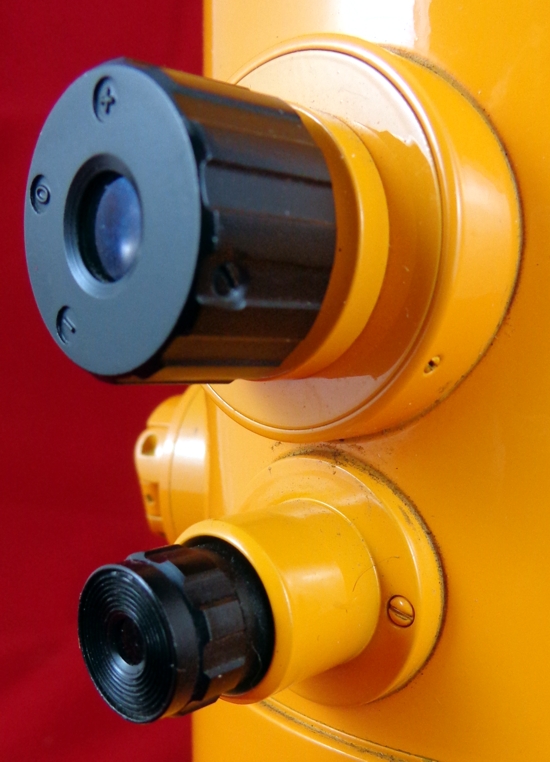

Fernrohrokular, Okular des Ablesemikroskopes für den Horizontalkreis (von oben)

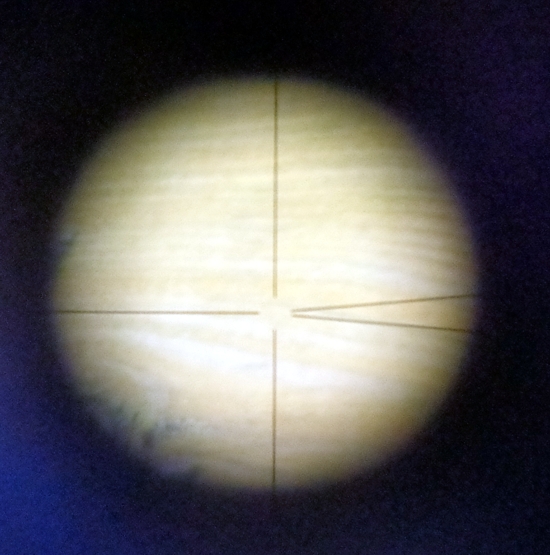

Strichkreuz im Fernrohrokular

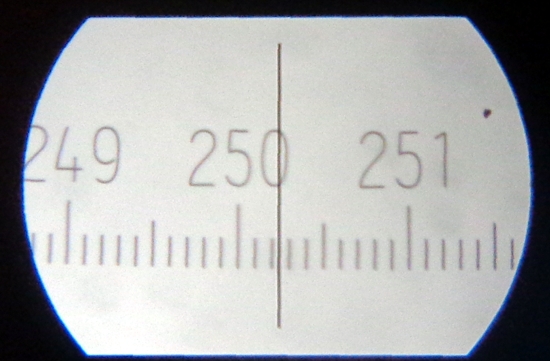

Horizontalkreisanzeige: 250,23 gon
Beleuchtungsspiegel für den Horizontalkreis

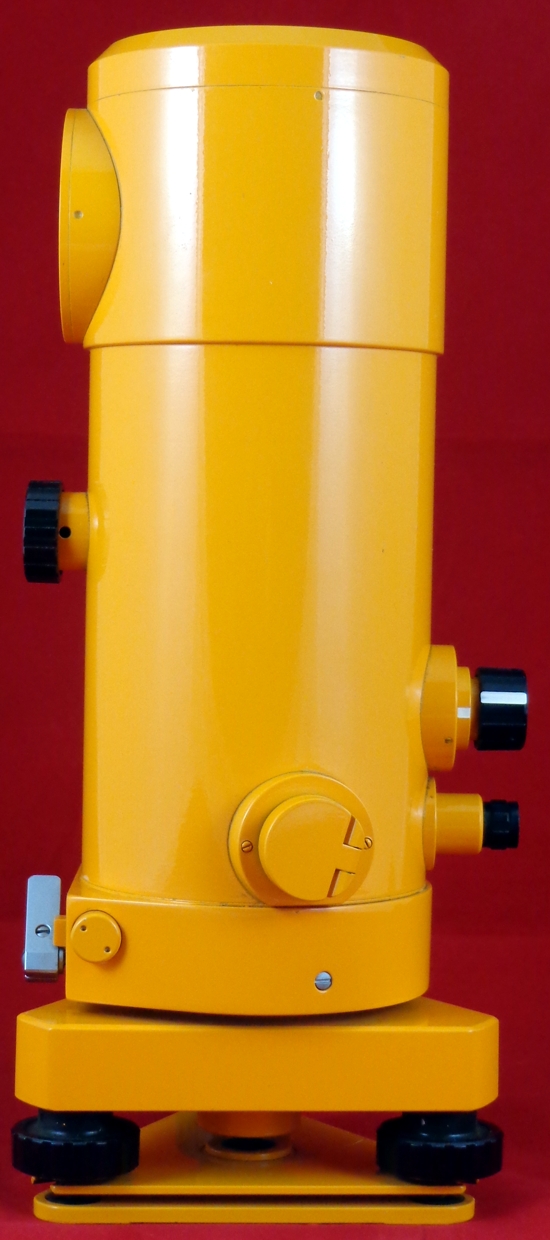

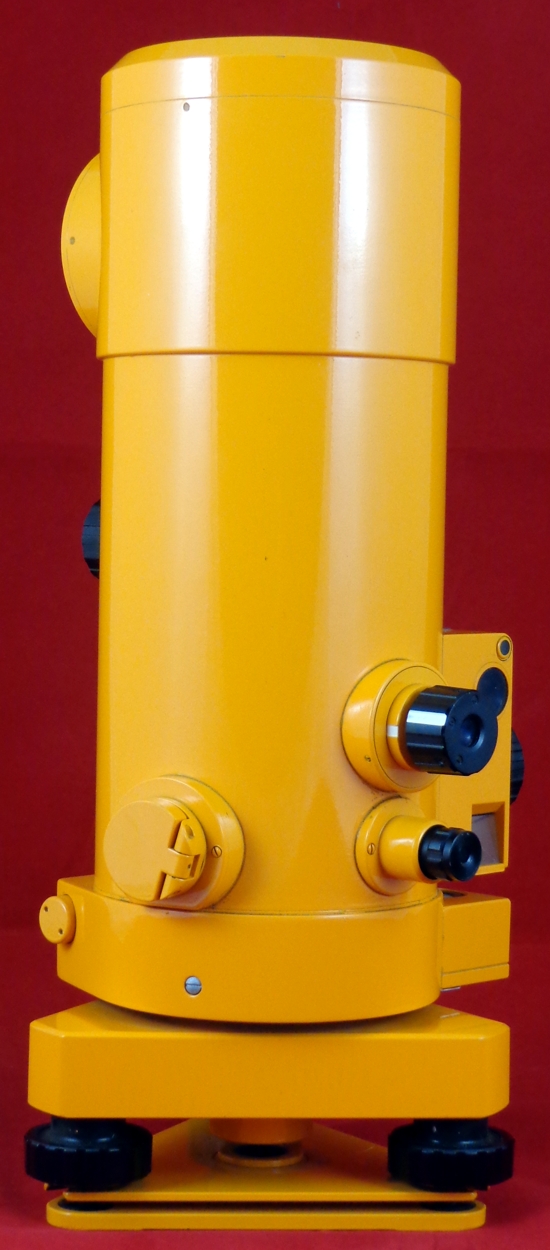

Feinstellschraube für Seitenbewegung, Klemmhebel für Seitenbewegung (von links)

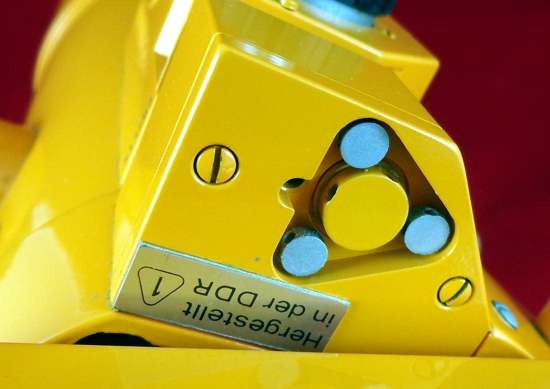

Justierschrauben der Dosenlibelle

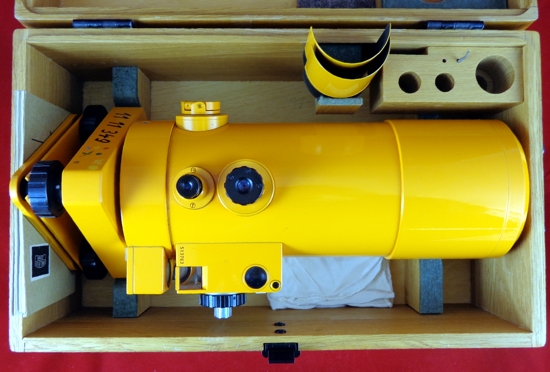

Ni 007 im Transportbehälter

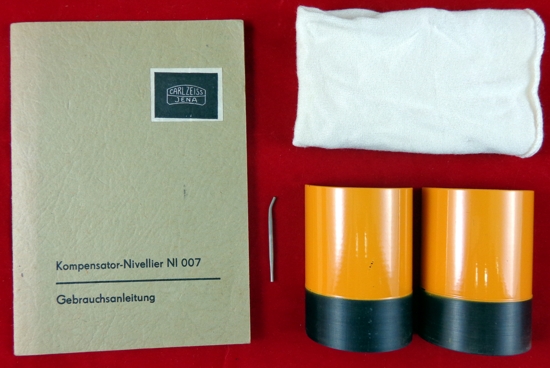

Gebrauchsanleitung, Putztuch, Justierstift, 2-teilige Sonnenblende

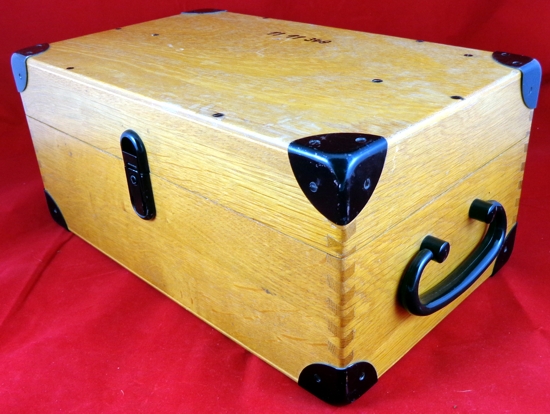

Transportkiste

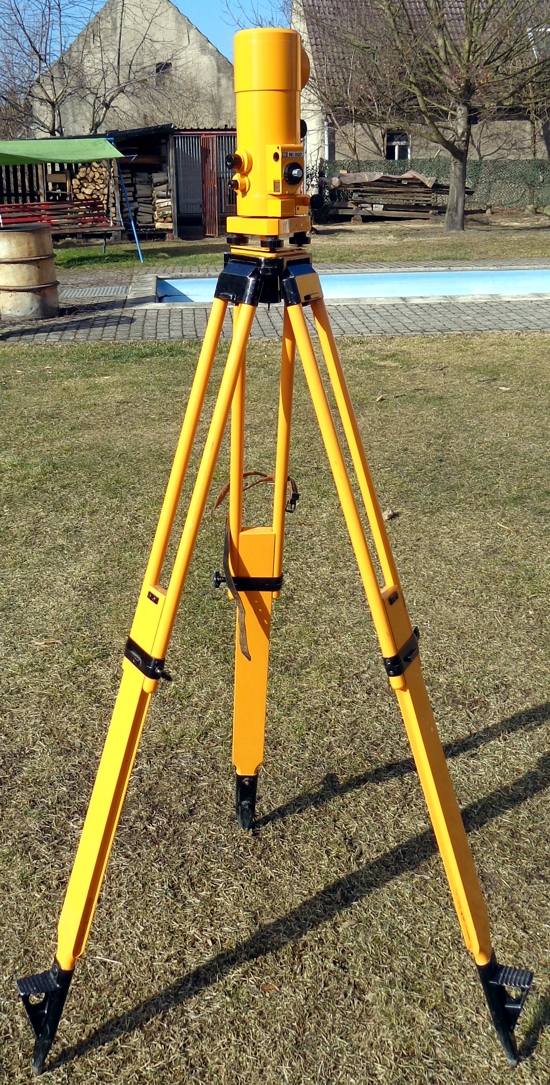

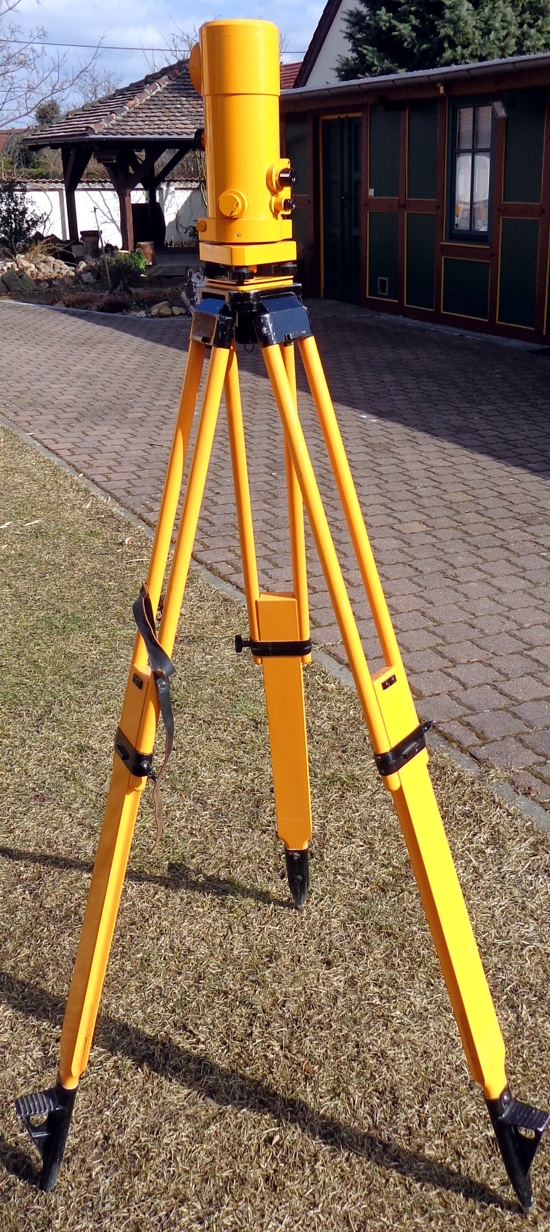

Ni 007 auf Stativ
Ni 007 auf Stativ
