Kompensatornivellier Ni 020 A mit TK und Keilscheibe

Beschreibung

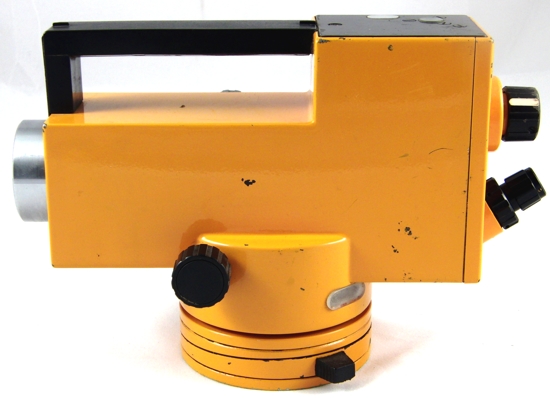

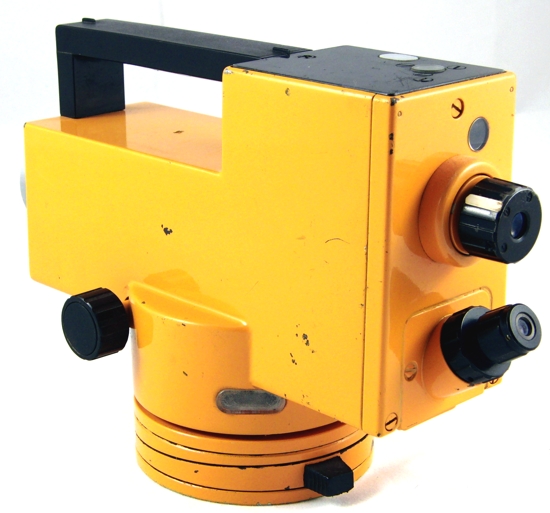

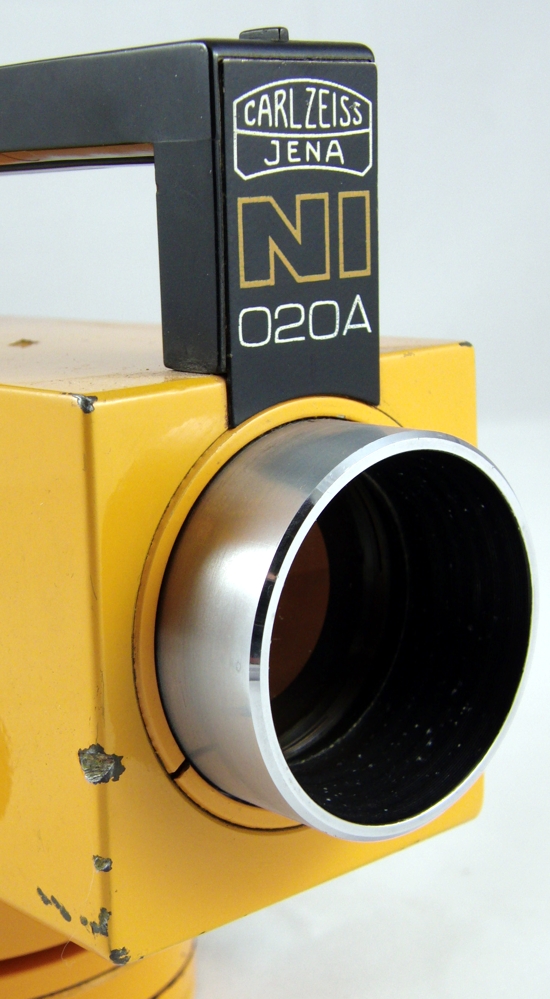

Kompensatornivellier Ni 020 A mit Teilkreis und mit Keilscheibe - Nummer 015025

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31-fach
Freier Objektivdurchmesser: 37,5 mm
Mittl. Fehler für 1 km Doppelnivellement: +/-2 mm
kürzeste Zielweite: 0,8 m
Teilkreis: 400 gon

Das Kompensatornivellier Ni 020 A ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Festpunktnivellements
Nivellements im Ingenieurbau
Flächennivellements sowie Längs- und Querprofilaufnahmen
Höhenaufnahmen, Höhenübertragungen und einfache Absteckungsarbeiten auf Baustellen und im ebenen Gelände
Nivellements Untertage

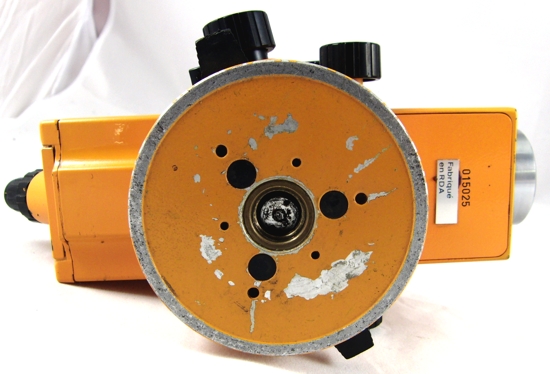

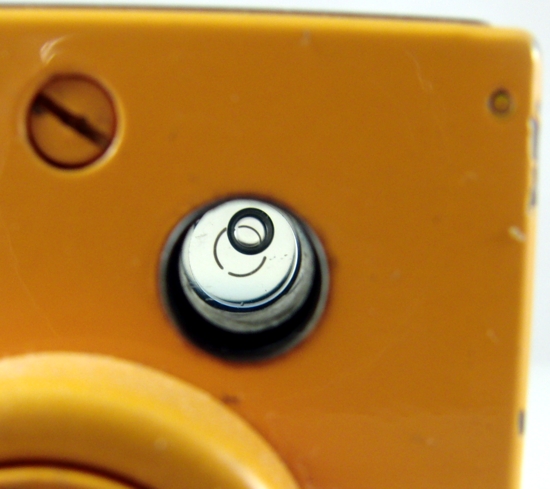

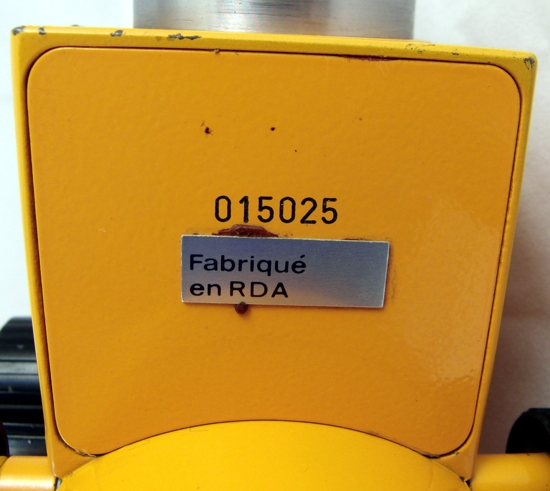

Das Ni 020 A besitzt einen Horizontalkreis sowie eine Keilscheibenhorizontierung. Diese Art der Horizontierung hat sich meines Wissens nicht richtig durchgesetzt. Laut Typenschild an der Unterseite unterhalb der Seriennummer könnte es sich um ein Exportgerät handeln, eventuell für den französisch sprachigen Raum.

Leider kann ich keine Aussage zum Herstellungsjahr anhand der Seriennummer machen. Mir ist die Systematik der Nummernvergabe für die Instrumente, die nach 1945 hergestellt wurden, leider nicht bekannt. Für entsprechende Hinweise zu dieser Thematik wäre ich sehr, sehr dankbar!

Das Gerät funktioniert tadellos, hat lediglich einige Gebrauchsspuren und ist laut Vorbesitzer justiert.

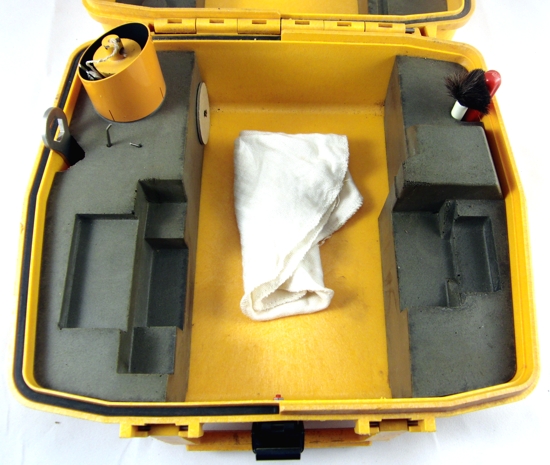

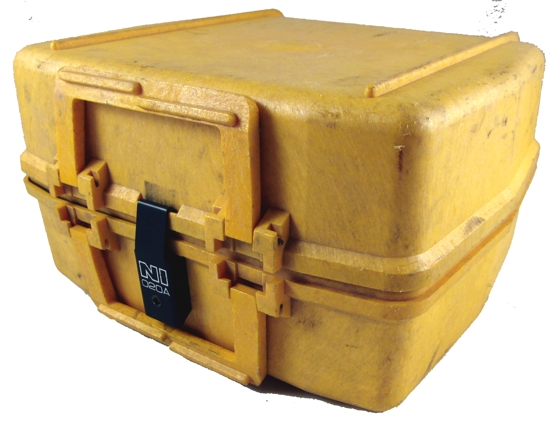

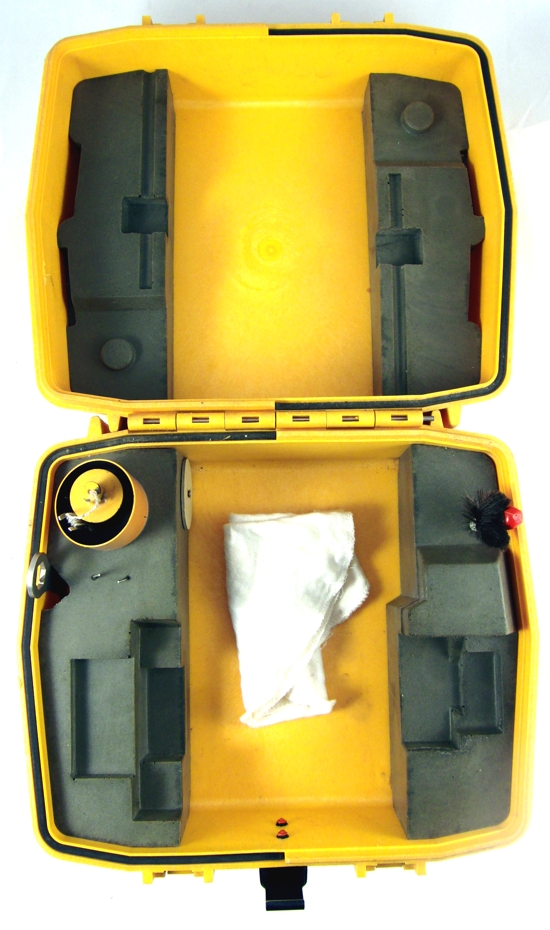

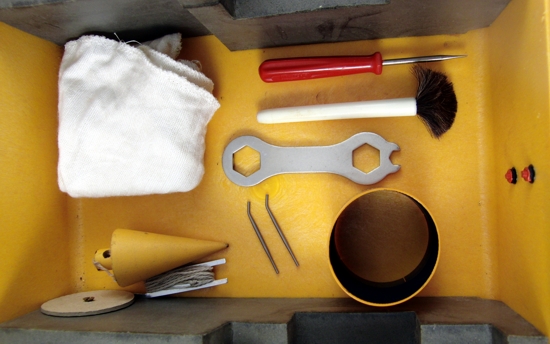

Mit originaler Kunststofftransportbox, Sonnenblende, Schnurlot, Sechskantringschlüssel, Schraubendreher, Staubpinsel, 2 Justierstiften sowie ein Putztuch.

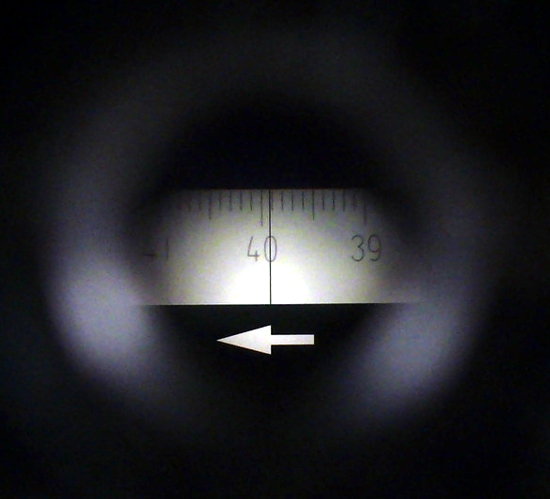

Horizontalkreisanzeige: 39,92 gon
