Kompensatornivellier Ni 020 A ohne TK und Dreifuss

Beschreibung

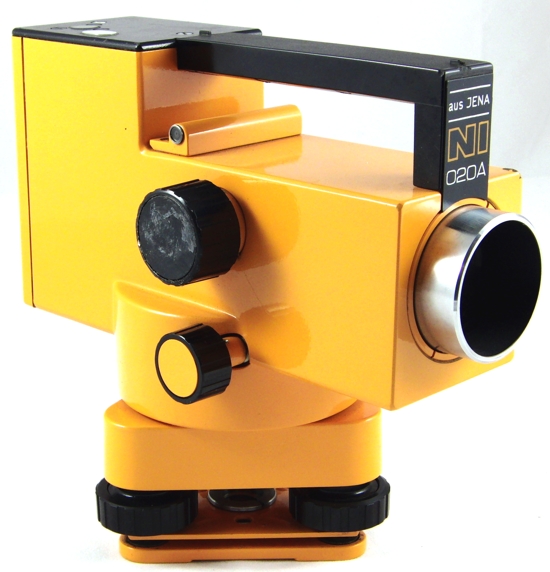

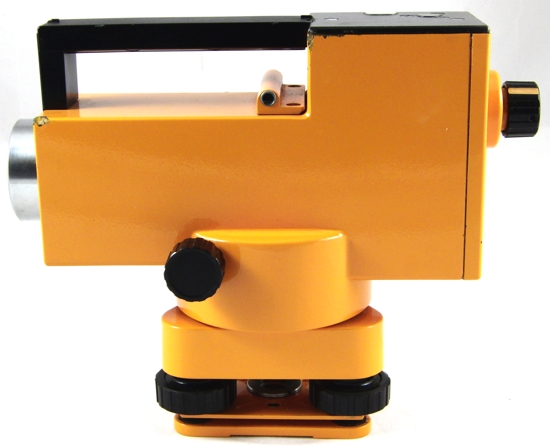

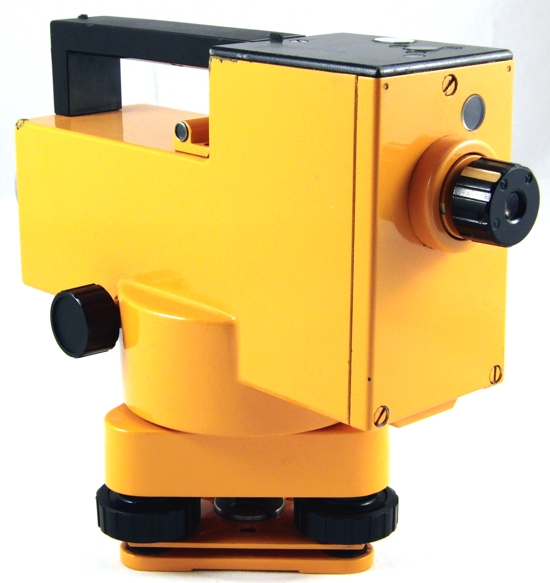

Kompensatornivellier Ni 020 A ohne Teilkreis und mit Dreifuss - Nummer 132519

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31-fach
Freier Objektivdurchmesser: 37,5 mm
Mittl. Fehler für 1 km Doppelnivellement: +/-2 mm
kürzeste Zielweite: 0,8 m
Teilkreis: 400 gon

Das Kompensatornivellier Ni 020 A ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Festpunktnivellements
Nivellements im Ingenieurbau
Flächennivellements sowie Längs- und Querprofilaufnahmen
Höhenaufnahmen, Höhenübertragungen und einfache Absteckungsarbeiten auf Baustellen und im ebenen Gelände
Nivellements Untertage

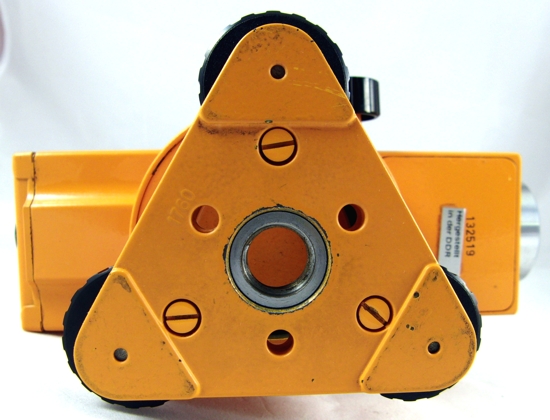

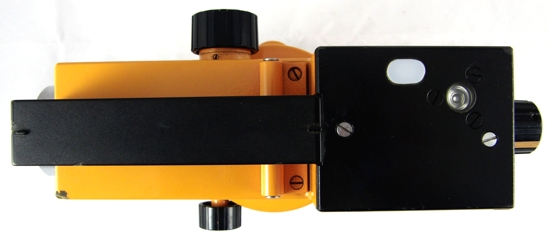

Das Ni 020 A besitzt einen Dreifuss zur Horizontierung. Die schwarze Abdeckplatte über dem Kompensatorbereich überdeckt die Seitenwände des Gehäuses. Diese Version kam später, um ein Eindringen von Niederschlagswasser zu verhindern. Bei früheren Versionen lag der Deckel zwischen den Seitenwänden, so dass eine Fuge vorhanden war. Weiterhin besitzt dieses Instrument ein Rechtwinkelvisier zum Abstecken rechter Winkel.

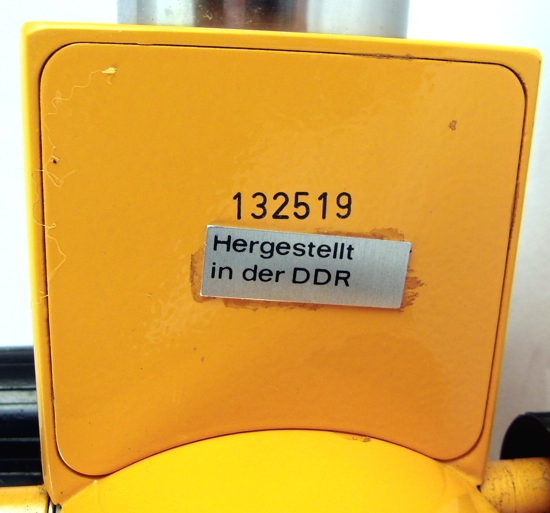

Leider kann ich keine Aussage zum Herstellungsjahr anhand der Seriennummer machen. Mir ist die Systematik der Nummernvergabe für die Instrumente, die nach 1945 hergestellt wurden, leider nicht bekannt. Für entsprechende Hinweise zu dieser Thematik wäre ich sehr, sehr dankbar!

Das Gerät funktioniert tadellos, hat lediglich einige Gebrauchsspuren und ist laut Vorbesitzer justiert.

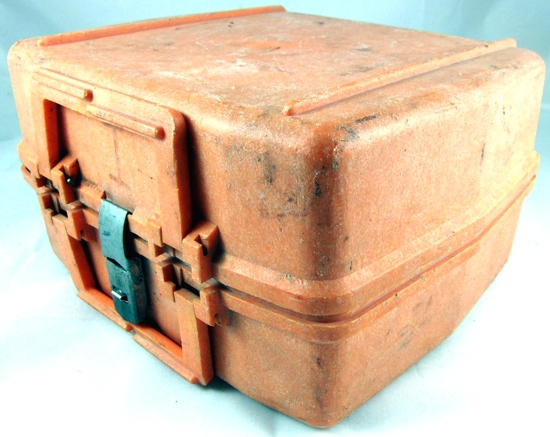

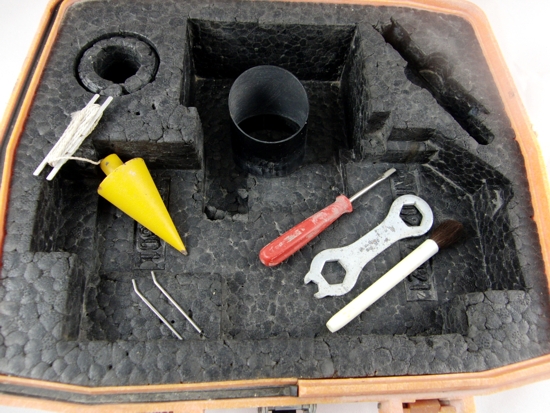

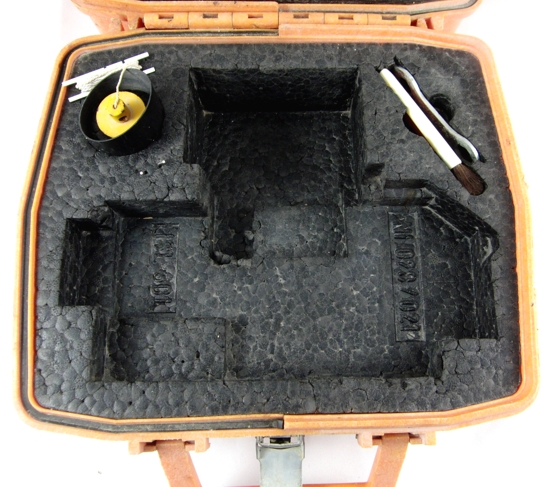

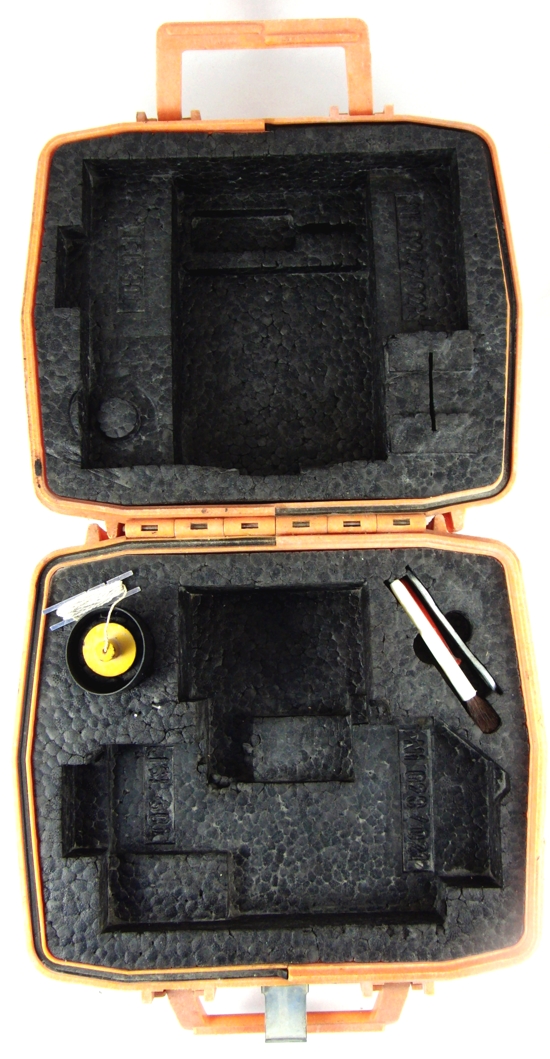

Mit originaler Kunststofftransportbox, Sonnenblende, Schnurlot, Sechskantringschlüssel, Schraubendreher, Staubpinsel sowie 2 Justierstiften.

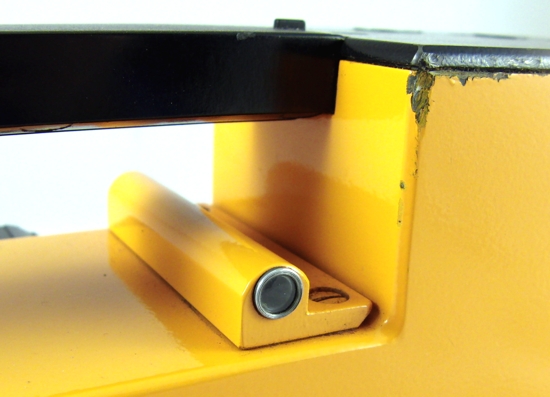

Rechtwinkelvisier zum Abstecken rechter Winkel
