Kompensatornivellier Ni 025 NVA

Beschreibung

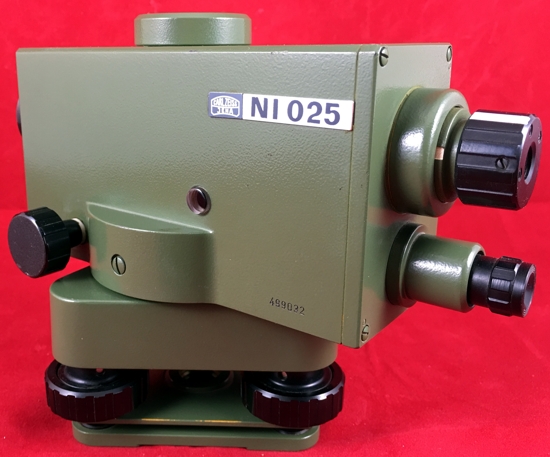

Kompensatornivellier Ni 025, mit Horizontalteilkreis - Seriennummer 499032

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 20-fach
Freier Objektivdurchmesser: 30 mm
Teilkreis horizontal: 400 gon
Mittl. Fehler für 1 km Doppelnivellement: +/-2,5 mm
kürzeste Zielweite: 1,5 m

Das Kompensatornivellier Ni 025 ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2,5 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Übertragung von Festpunkthöhen auf Baustellen
Flächennivellements sowie Längs- und Querprofilaufnahmen
Einwägungen im Großmaschinenbau
Nivellements Untertage

Dieses Ni 025 ist sehr gut erhalten, es war wahrscheinlich ein sogenanntes "Depotinstrument" der Nationalen Volksarmee (NVA) der ehemaligen DDR. Erkennbar ist dies an der Lackierung im matten Grünton, ähnlich RAL 6003.
Es ist voll funktionsfähig und mit dem kompletten originalem Zubehör sowie der Transportbox aus Metall vollständig erhalten. Sogar die originale Bedienungsanleitung, bestehend aus Text- und Bildteil ist noch vorhanden. Außerdem gehört das ebenfalls originale Holzstativ mit dazu, auch im NVA-grün lackiert und sehr gut erhalten.





Nach dem Einspielen der Dosenlibelle ist das Instrument horizontiert. Die Feinhorizontierung übernimmt der im Innern befindliche Kompensator. Dadurch war ein sehr schnelles Arbeiten möglich.

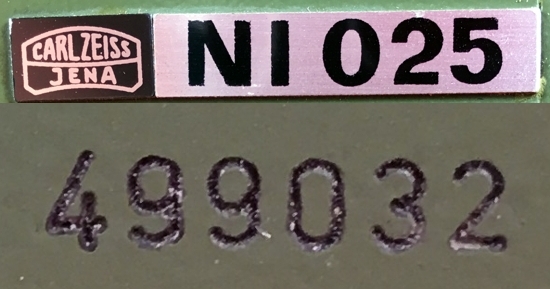

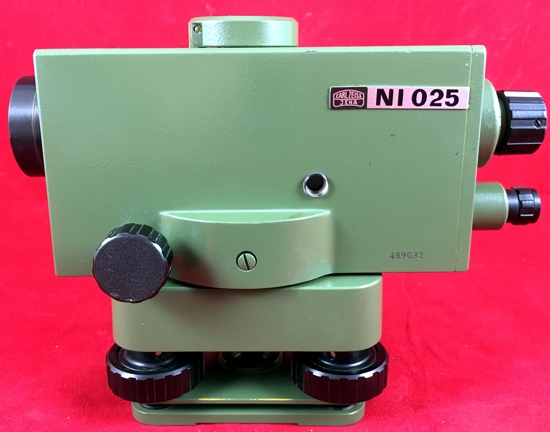

links oben die Herstellerbezeichnung, daneben die Modellbezeichnung und unten die Herstellungsnummer

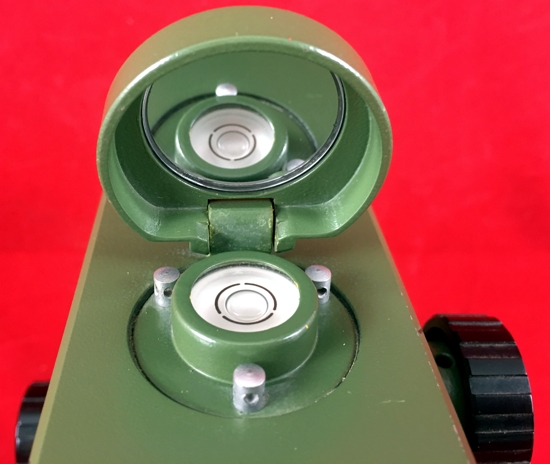

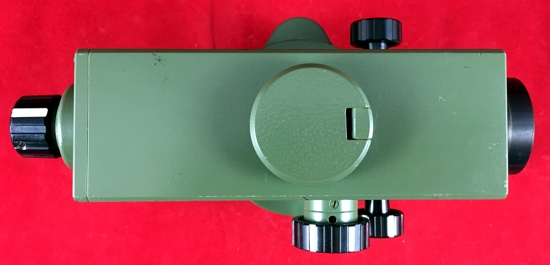

Ansicht von oben, links das Okular, mittig die abgedeckte Dosenlibelle und rechts das Objektiv

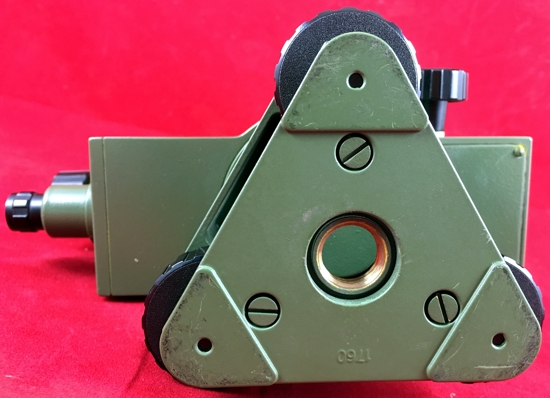

Ansicht von unten

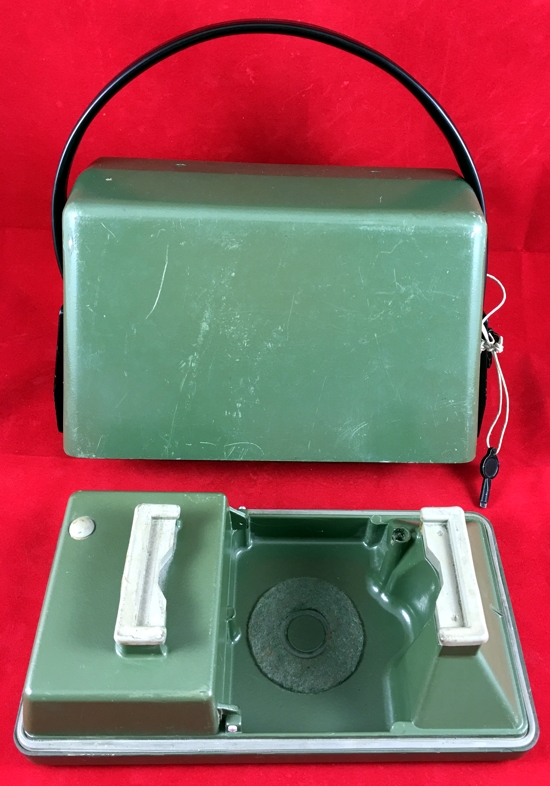

geöffnete Transportbox aus Metall

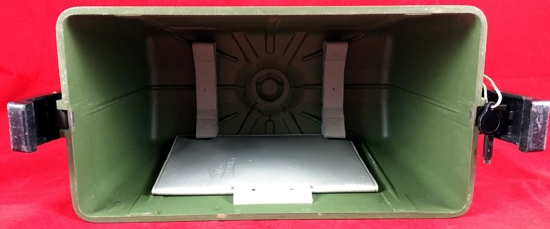

im Deckel wurde die Bedienungsanleitung aufbewahrt

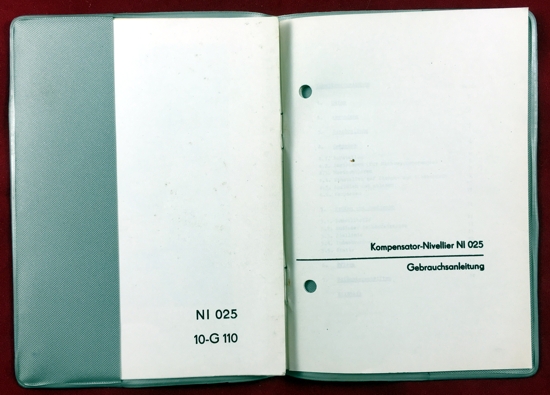

links der Bildteil im Schutzumschlag der Bedienungsanleitung, rechts der Textteil

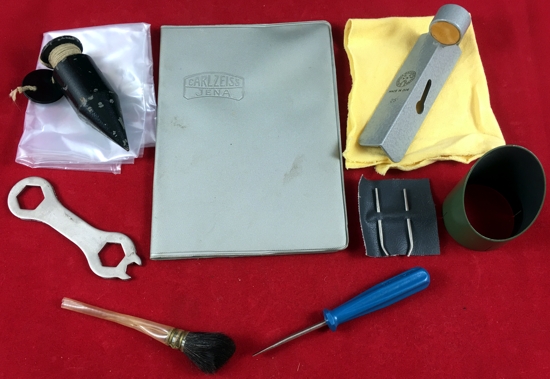

Zubehör: Schnurlot auf Wetterschutzhaube, Bedienungsanleitung, Lattenrichter auf Putztuch, Sechskantringschlüssel, 2 Justierstifte, Sonnenblende, Staubpinsel und Schraubendreher (der Lattenrichter - hier von Freiberger Präzisionsmechanik - gehört nicht zum originalen Zubehör)
