Libellennivellier Ni 030 mit Teilkreis

Beschreibung

Libellennivellier Ni 030 mit Teilkreis - Herstellungsnummer 84803

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 25-fach
Freier Objektivdurchmesser: 35 mm
Mittl. Fehler für 1 km Doppelnivellement: +/-2,5 mm
kürzeste Zielweite: 1,8 m

Das Libellennivellier Ni 030 ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2,5 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Festpunktnivellements
alle Nivellements im Ingenieurbau
Flächennivellements sowie Längs- und Querprofilaufnahmen
als Grundlage für Massenberechnungen
Nivellements unter Tage
tachymetrische Geländeaufnahmen und Absteckungsarbeiten im Flachland
Einwägungen im Großmaschinenbau

Das Besondere an diesem Ni 030 ist die Farbe der Lackierung. Anhand der Seriennummer lässt sich darauf schließen, dass es sich um eines der ersten nach dem 2. Weltkrieg in Jena produzierten Nivelliergeräte handelt. Die Farbe ist die selbe wie die der bis 1945 produzierten Geräte. Die Teile dürften eventuell noch aus Vorkriegsproduktion stammen.

Das Instrument ist technisch in Ordnung, nur die Ziffern der Teilkreisanzeige sind nicht erkennbar.

Mit originaler Holztransportbox, Sonnenblende und Sechskantringschlüssel.

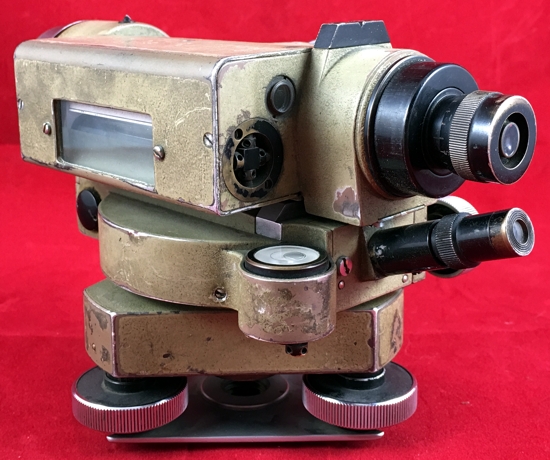

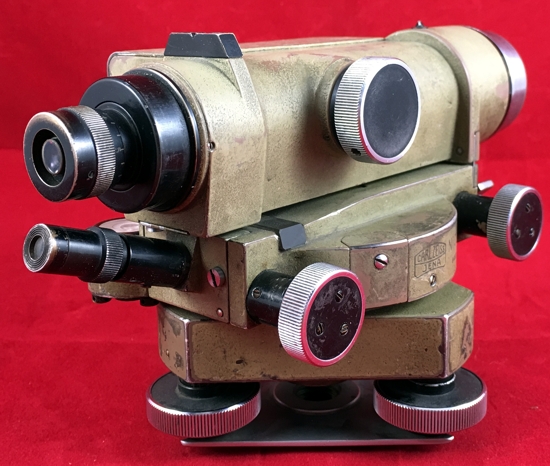

Links oben das Fernrohrokular, darunter das Ablesemikroskop für den Teilkreis

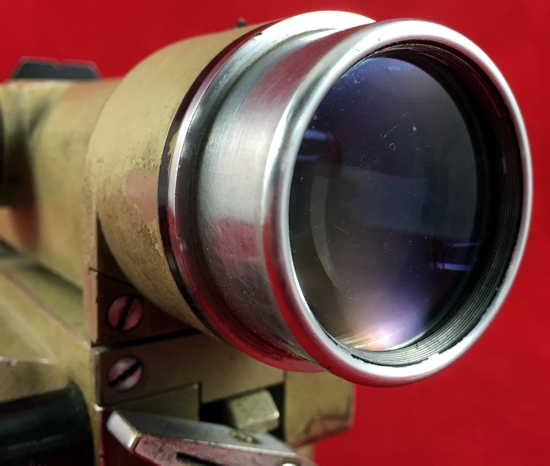

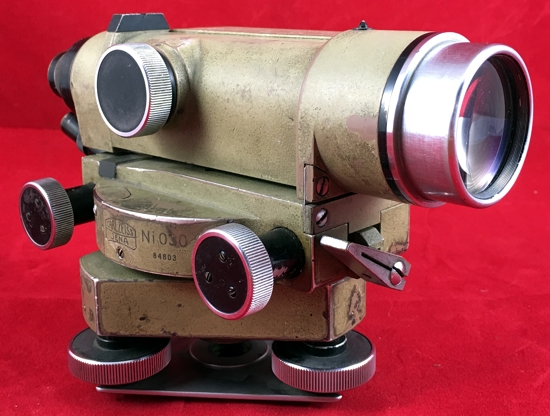

Das Fernrohrobjektiv

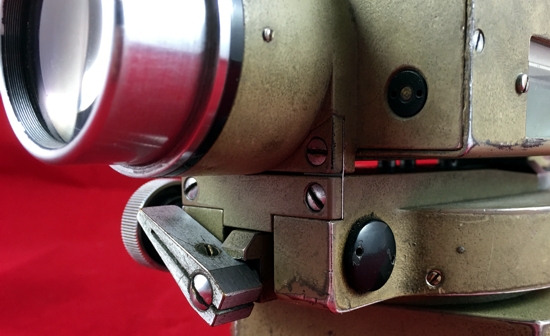

Der Klemmhebel für die Seitenbewegung

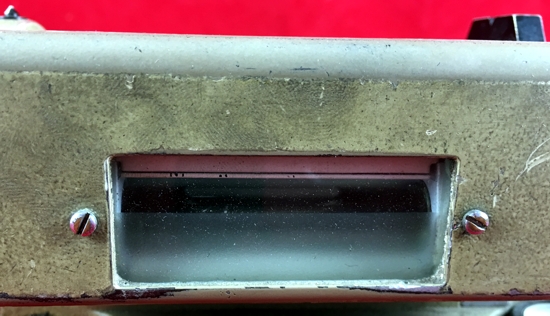

Einspielende Röhrenlibelle

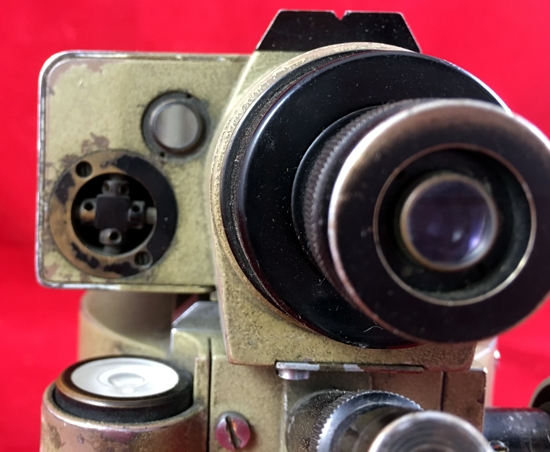

Links oben die Lupe zur Libellenbeobachtung, darunter die Justierschrauben für die Röhrenlibelle

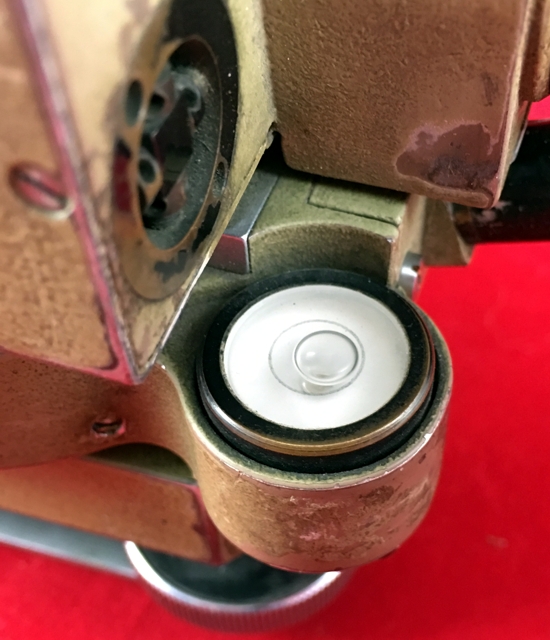

Die einspielende Dosenlibelle

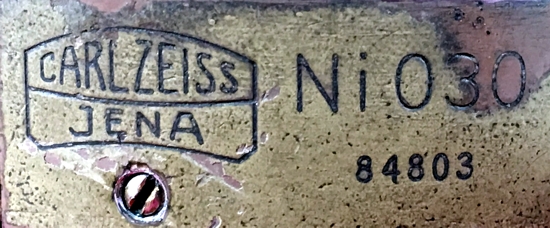

Links der Hersteller, rechts die Modellbezeichnung, darunter die Herstellungsnummer

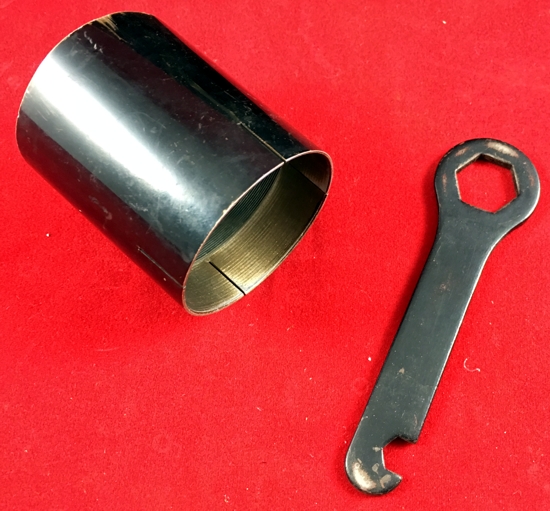

Das Zubehör

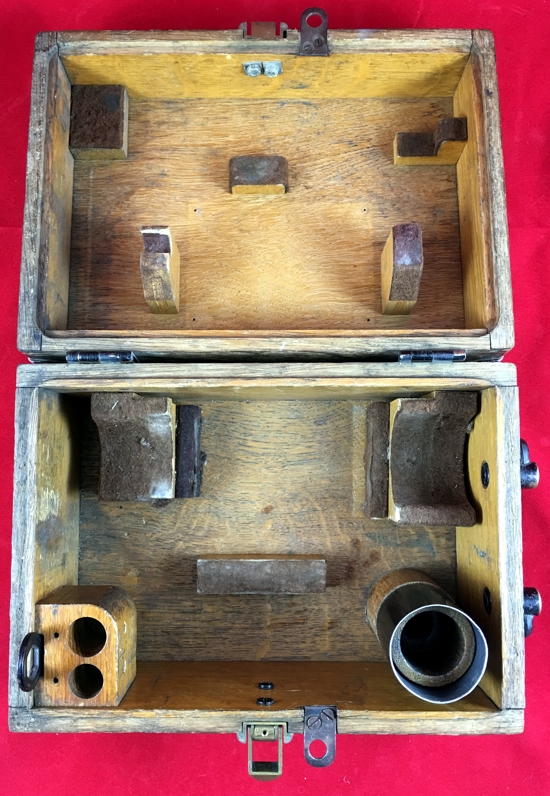

Die geöffnete Transportkiste mit dem Zubehör

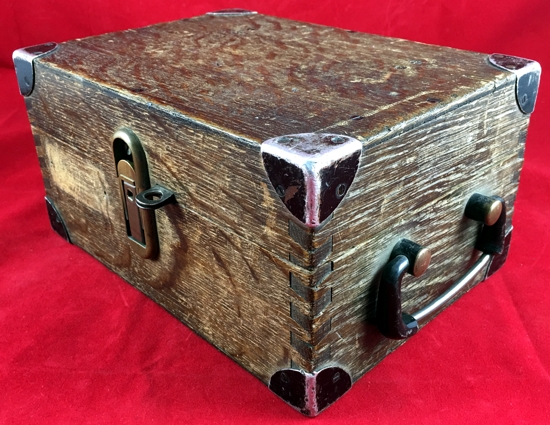

Die geschlossene Transportkiste
