Libellennivellier Ni 030

Beschreibung

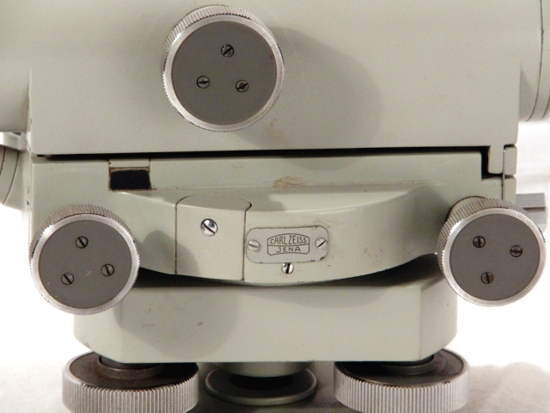

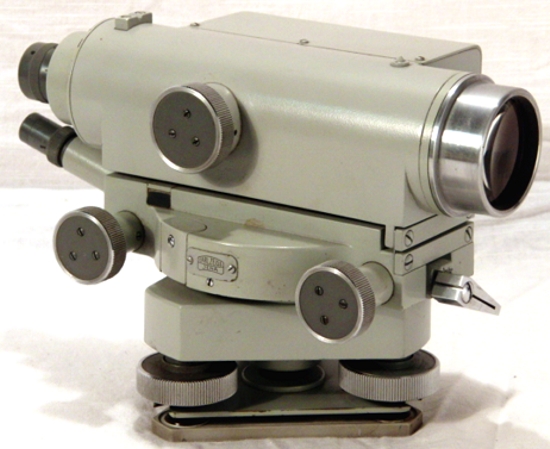

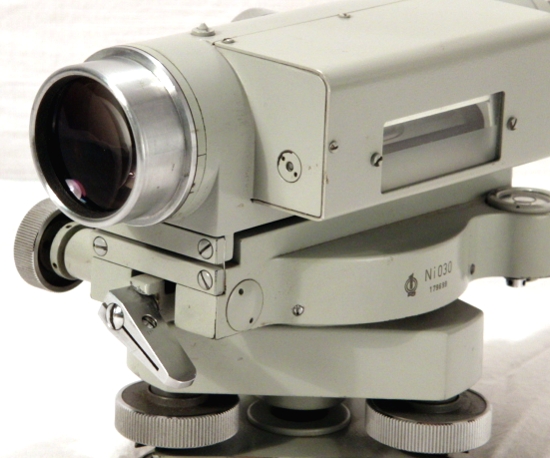

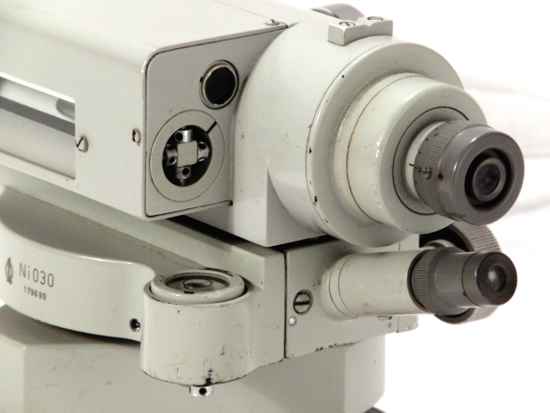

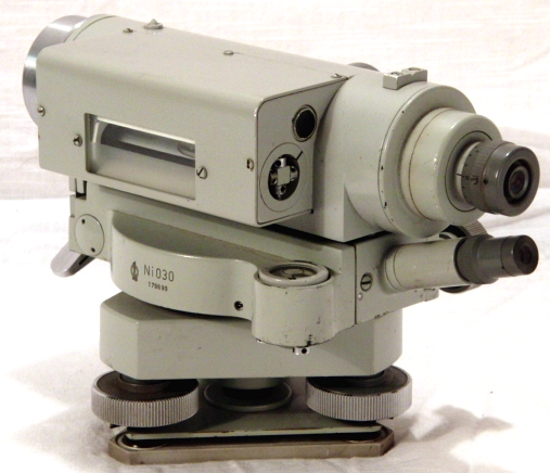

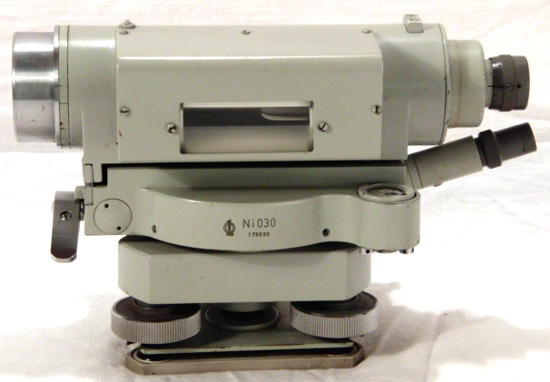

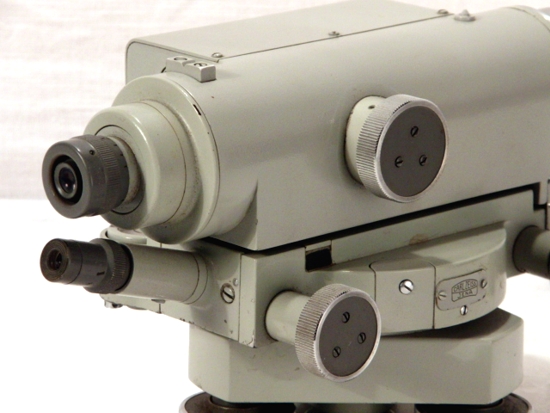

Libellennivellier Ni 030 mit Teilkreis

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 25-fach
Freier Objektivdurchmesser: 35 mm
Mittl. Fehler für 1 km Doppelnivellement: +/-2,5 mm
kürzeste Zielweite: 1,8 m

Das Libellennivellier Ni 030 ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2,5 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Festpunktnivellements
alle Nivellements im Ingenieurbau
Flächennivellements sowie Längs- und Querprofilaufnahmen
als Grundlage für Massenberechnungen
Nivellements unter Tage
tachymetrische Geländeaufnahmen und Absteckungsarbeiten im Flachland
Einwägungen im Großmaschinenbau

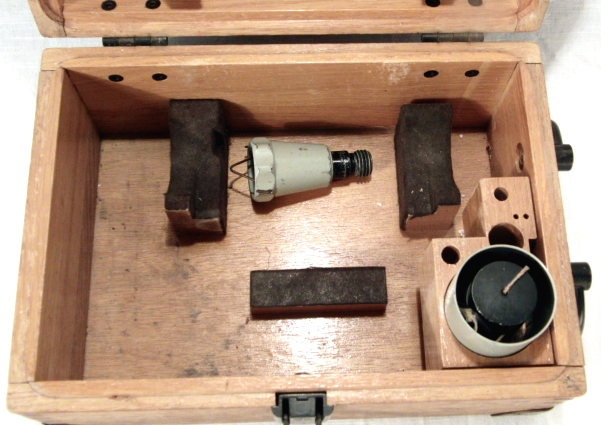

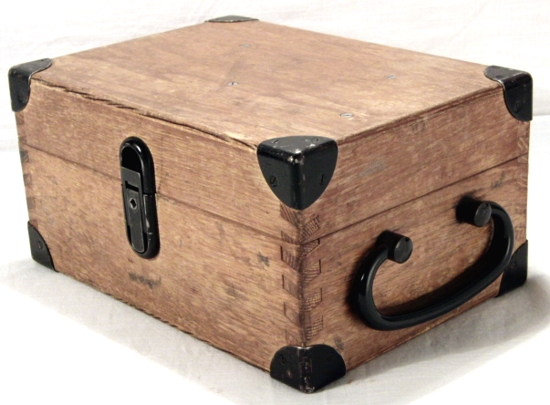

Mit originaler Holztransportbox, Sonnenblende, Schnurlot und Stativ-Anzugschraube.
Der Zustand ist als gut und funktionsbereit zu bezeichnen, allerdings unjustiert.
Ich habe 1986 als Berufsanfänger mit diesem Ni 030 komplette, einfache Lagepläne aufgemessen.
Durch den Horizontalteilkreis und die Reichenbachschen Distanzstriche konnte ich von einem Standpunkt aus im Idealfall die Höhe, den Winkel und den Abstand aller erforderlichen Punkte messen. Auf der Grundlage dieser Daten habe ich dann im Büro am Reissbrett den Lage- und Höhenplan gezeichnet.
