Libellennivellier 030 mit Planplattenmikrometer 008

Beschreibung

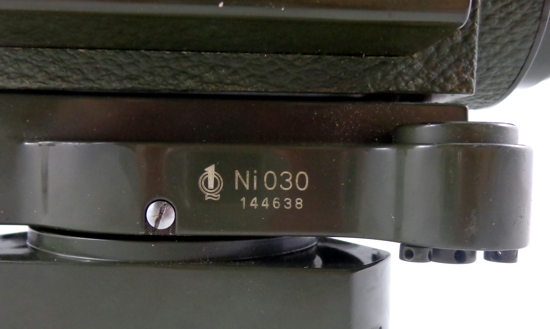

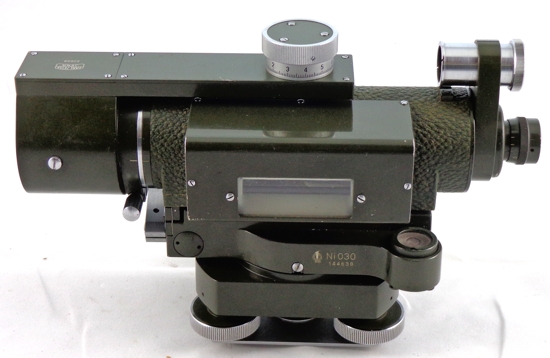

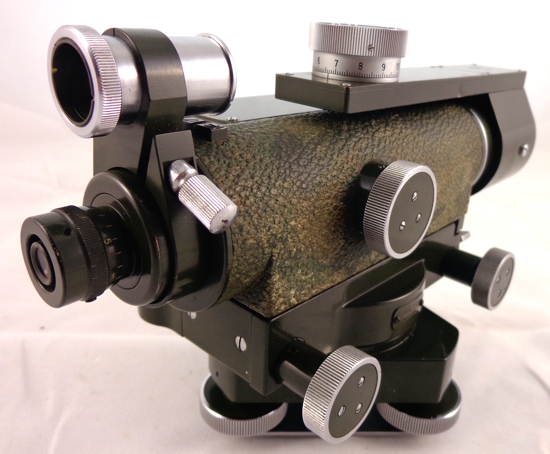

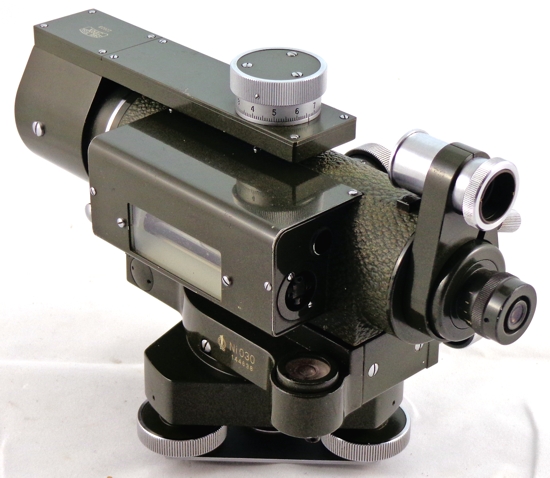

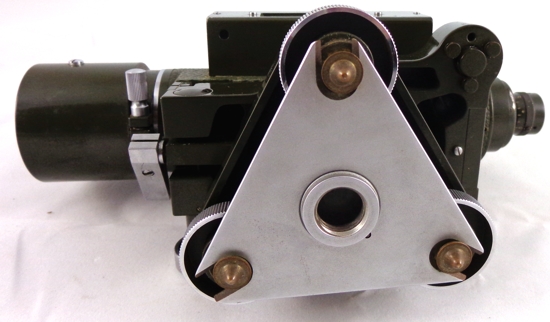

Libellennivellier Ni 030 ohne Teilkreis, mit Planplattenmikrometer 008

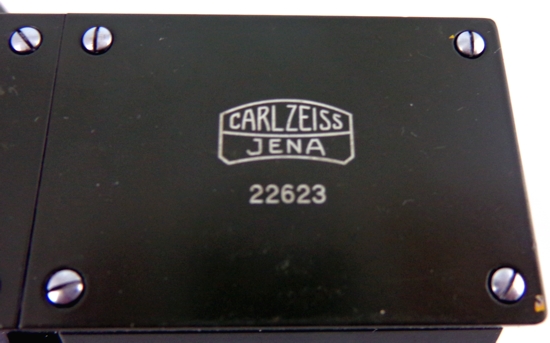

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 25-fach
Freier Objektivdurchmesser: 35 mm
Mittl. Fehler für 1 km Doppelnivellement: +/-2,5 mm
kürzeste Zielweite: 1,8 m

Das Libellennivellier Ni 030 ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2,5 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Festpunktnivellements
alle Nivellements im Ingenieurbau
Flächennivellements sowie Längs- und Querprofilaufnahmen
als Grundlage für Massenberechnungen
Nivellements unter Tage
tachymetrische Geländeaufnahmen und Absteckungsarbeiten im Flachland
Einwägungen im Großmaschinenbau

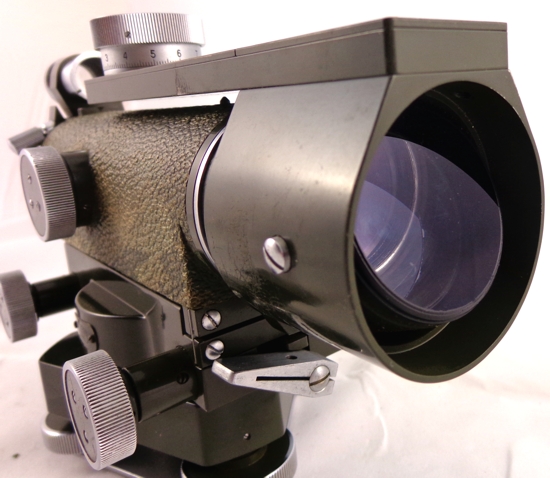

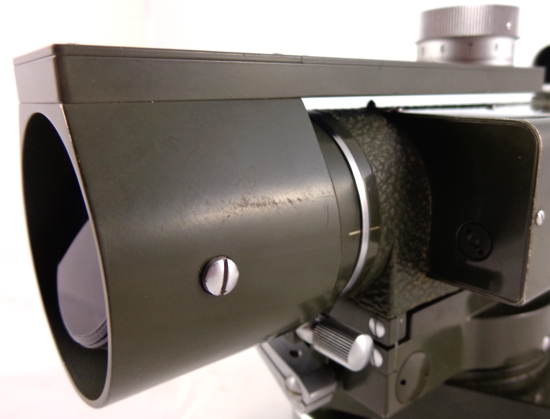

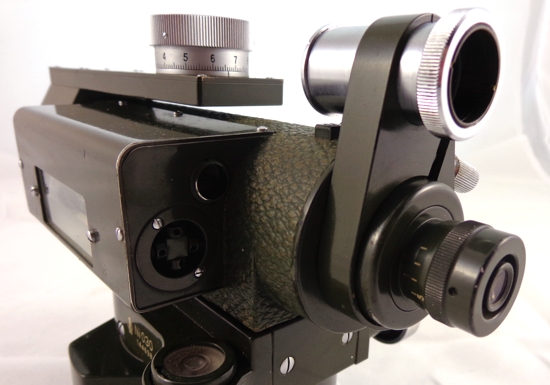

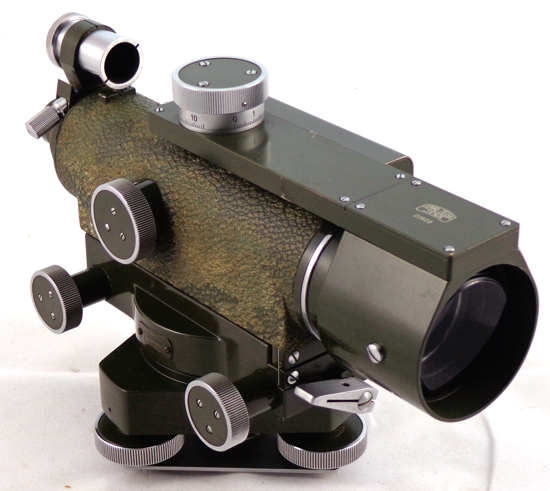

Das Besondere an diesem Ni 030 ist das zugehörige Planplattenmikrometer 008. Diese Kombination kannte ich bisher nur aus der Fachliteratur. Endlich habe ich auch das Original bekommen! Und alles in einem sehr guten, funktionsfähigen Zustand. Sogar mit werksmäßiger Keilstrichplatte im Fernrohr.

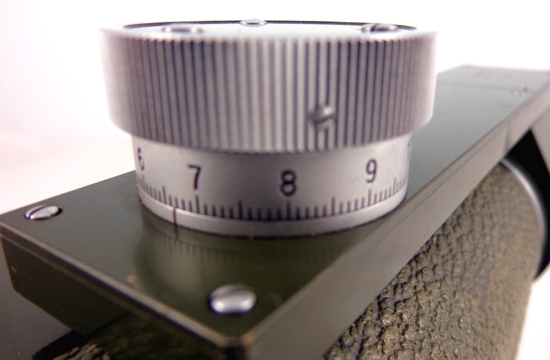

Hier ein Auszug aus der Bedienungsanleitung zum Planplattenmikrometer 008:

" Bei Benutzung des Planplattenmikrometers 008 und der Präzisions-Nivellierlatten mit 0,5-cm-Teilung auf Invarband wird der mittlere Fehler je 1 km Doppelnivellement auf ± 0,8 mm bis ± 1,2 mm herabgesetzt. Es ist erforderlich, daß das Instrument mit einer Keilstrichplatte ausgestattet ist."

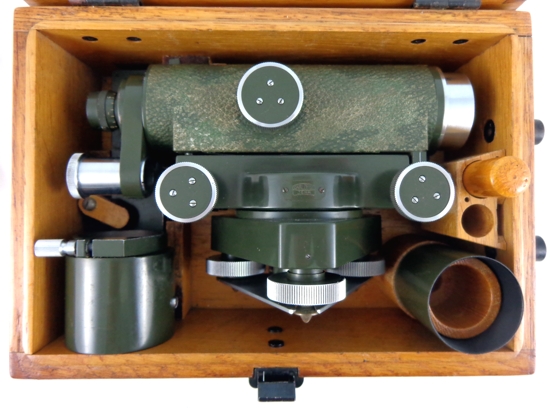

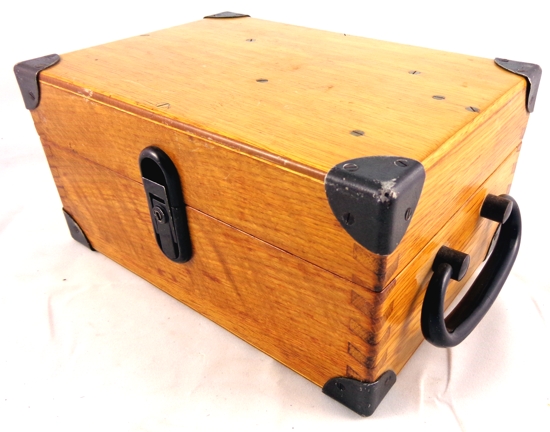

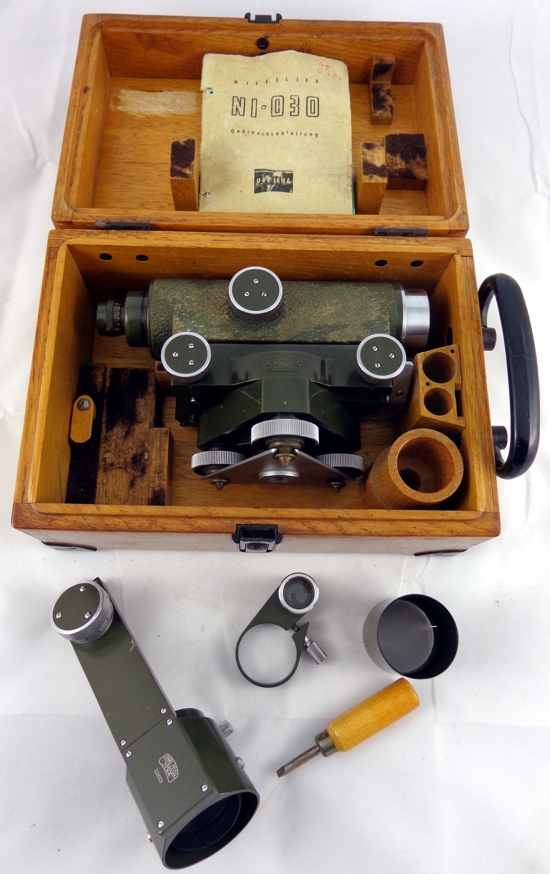

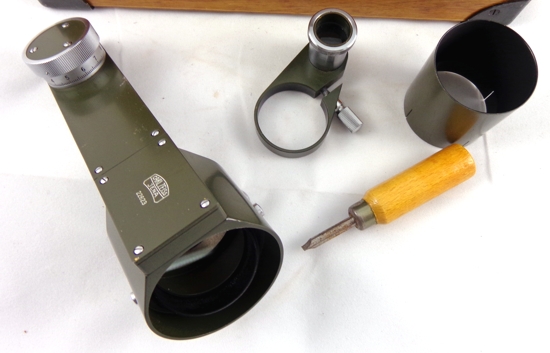

Mit originaler Holztransportbox, Sonnenblende, Schraubendreher, Bedienungsanleitung und kompletter Planplatten-Ausrüstung.
Der Zustand ist als sehr gut und funktionsbereit zu bezeichnen, allerdings unjustiert.
Durch die Reichenbachschen Distanzstriche kann man von einem Standpunkt aus die Höhe und den Abstand aller erforderlichen Punkte messen.

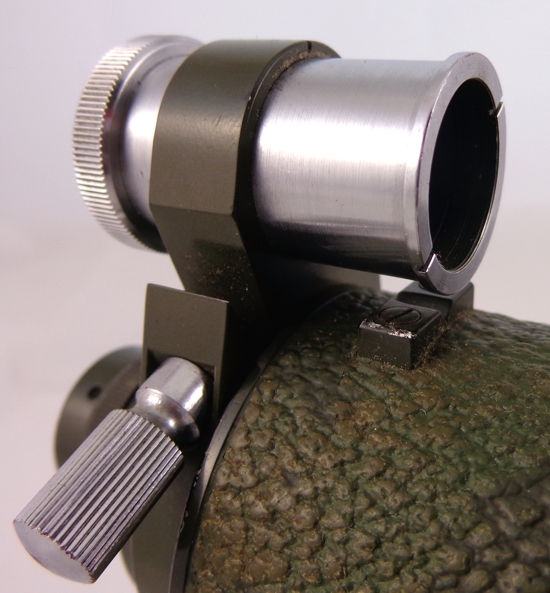

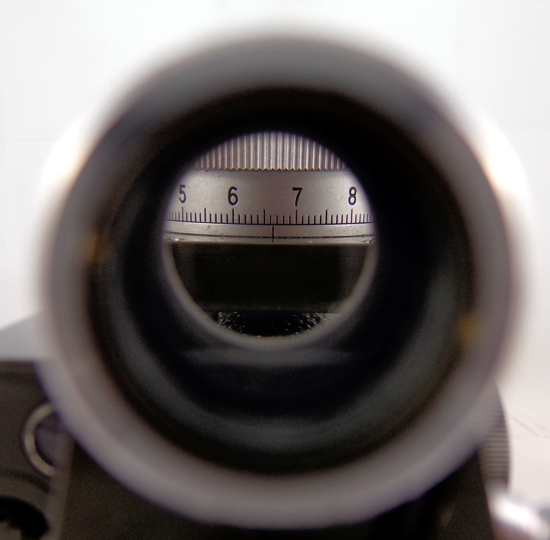

Blick durch die Lupe auf die Mikrometertrommel
Blick durch das Fernrohr: die Keilstrichplatte ist zu erkennen
