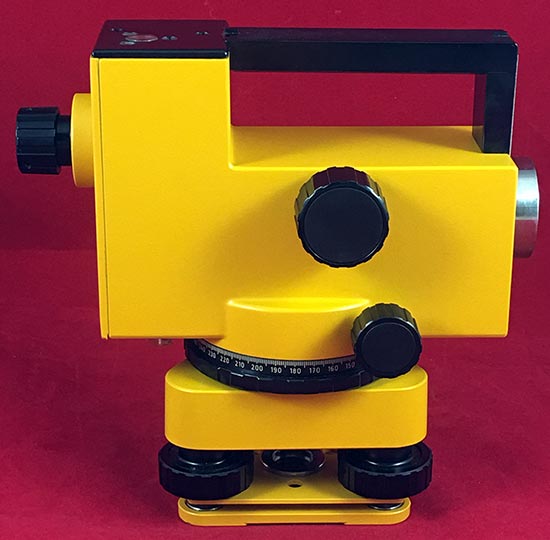

Kompensatornivellier Ni 040 A mit Teilkreis und mit Dreifuss - Nummer 224475

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 20-fach
Freier Objektivdurchmesser: 32 mm

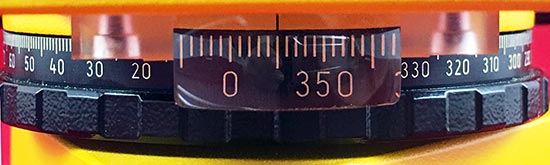

Horizontalkreis: 360 °
Mittl. Fehler für 1 km Doppelnivellement: +/-4 mm
kürzeste Zielweite: 0,5 m
Herstellungsjahr: nach 1990, geschätzt 1992 wegen der matten gelben Lackierung - ältere Instrumente hatten eine glänzende gelbe Lackierung.

Das Kompensatornivellier Ni 040 A ist für alle Nivellementarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 4 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

- Höhenaufnahmen, Höhenübertragungen und Absteckungsarbeiten auf Baustellen

- Flächennivellements sowie Längs- und Querprofilaufnahmen

- einfache Tachymeteraufnahmenund Absteckungen im ebenen Gelände

- Nivellements untertage

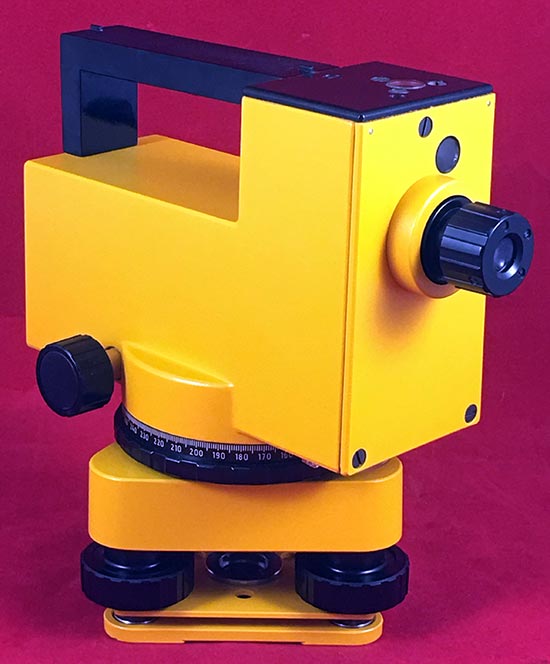

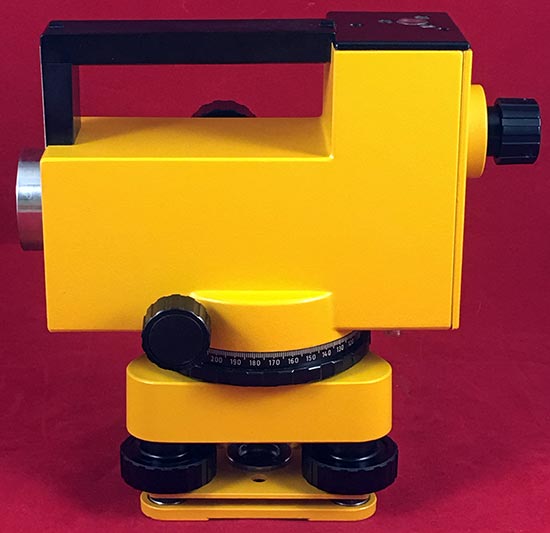

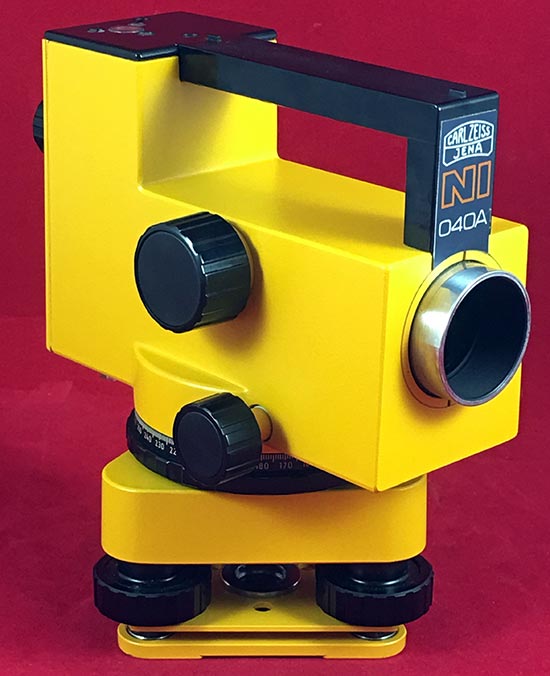

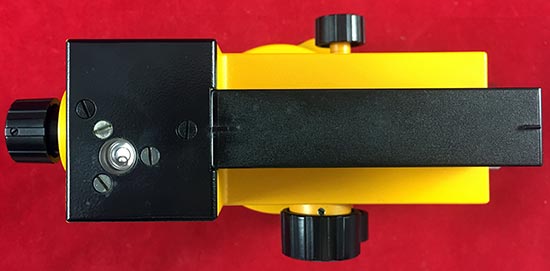

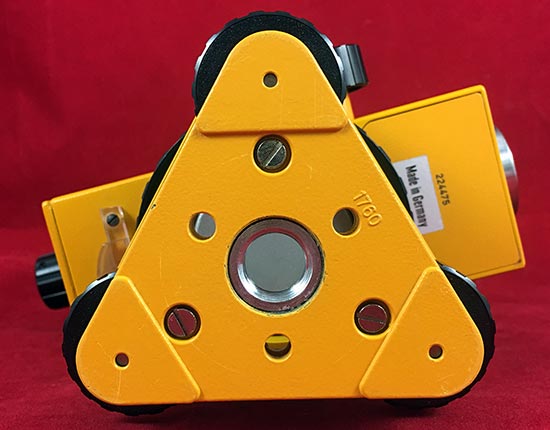

Das Ni 040 A besitzt einen Dreifuss zur Horizontierung. Die schwarze Abdeckplatte über dem Kompensatorbereich überdeckt die Seitenwände des Gehäuses. Diese Version kam später, um ein Eindringen von Niederschlagswasser zu verhindern. Bei früheren Versionen lag der Deckel zwischen den Seitenwänden, so dass eine Fuge vorhanden war.

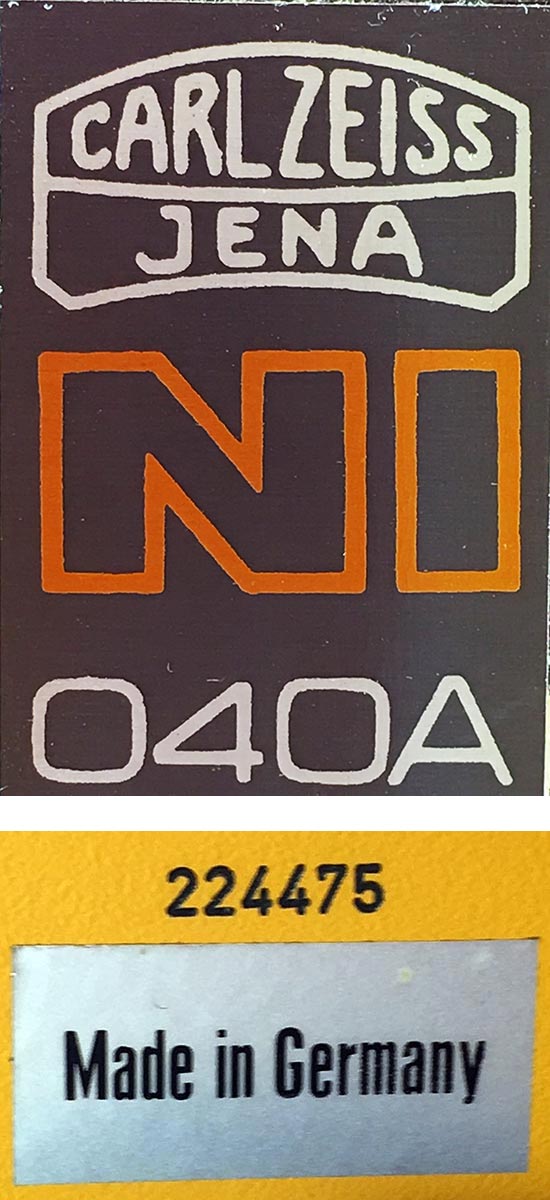

Leider kann ich keine Aussage zum Herstellungsjahr anhand der Seriennummer machen. Mir ist die Systematik der Nummernvergabe für die Instrumente, die nach 1945 hergestellt wurden, leider nicht bekannt. Für entsprechende Hinweise zu dieser Thematik wäre ich sehr, sehr dankbar!

Das Gerät ist in einem neuwertigen Zustand, es wurde offensichtlich nie benutzt. Es hat keinerlei  Gebrauchsspuren und funktioniert tadellos. Ich habe es mit einem zum Kollimator umgebauten Ni 005 A  justiert und anschließend die Justierung traditionell (Justieren aus der Mitte) überprüft. Die Abweichung lag bei unter einem Millimeter auf 30 m Distanz.

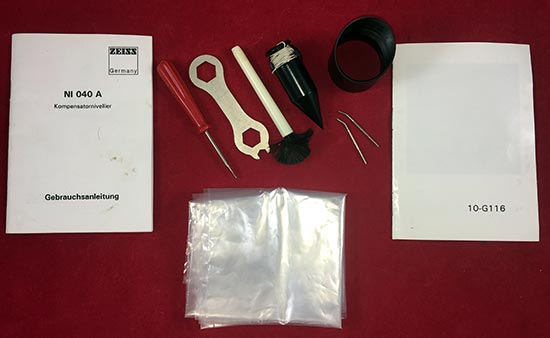

Mit originaler Kunststofftransportbox, Sonnenblende, Schnurlot, Staubpinsel, Ringschlüssel, Schraubendreher, 2 Justierstiften, Regenabdeckhaube sowie der originalen Gebrauchsanleitung aus dem Jahr 1992.
