Nivellier Ni 060 - 94552

Beschreibung

Nivellier Ni 060 Nr. 94552

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 19-fach
Freier Objektivdurchmesser: 25 mm
Mittl. Fehler für 1 km Doppelnivellement: +/- 5...6 mm
kürzeste Zielweite: 1,5 m

"Das Baunivellier Ni 060 eignet sich besonders für
   Übertragungen von Festpunkthöhen auf der Baustelle
   Aufnahmen von einfachen Längen- und Querprofilen
   Angaben von Bauhöhen bei Hoch- und Tiefbauten aller Art
   kleinere Flächennivellements als Grundlage für Massenberechnungen
   größere Streckennivellements mit überschläglicher Genauigkeit, z. B. auf Forschungsreisen
   markscheiderische Nivellements unter Tage, die mittels Teufenmessungen an das übertägige Nivellementsnetz angeschlossen werden können."

Quelle: Gebrauchsanleitung Baunivellier Ni 060, Carl Zeiss Jena, Seite 1, Druckschriften-Nr. 10-G 102-1

Es handelt sich hier um ein Exportinstrument, ausgeliefert in die damalige BRD. Erkennbar ist dies an der Prägung auf dem Instrument: "JENA". Während des Namensstreites bzw. im Ergebnis Desselben zwischen Carl Zeiss in Jena und Carl Zeiss in Oberkochen durfte Jena nicht den Namen "CARL ZEISS JENA" auf den Instrumenten verwenden. Belegt wird diese Annahme auch deshalb, weil auf der Holztransportkiste ein kleines Metallschild des damaligen Händlers aus Karlsruhe vorhanden ist.

Mit originaler Holztransportbox, Schraubendreher, Sechskantringschlüssel, Justierstift und Doppelwinkelprisma. Sogar das originale ausziehbare Holzststiv ist mit dabei.
Der Zustand ist als gut und funktionsbereit zu bezeichnen, allerdings unjustiert.

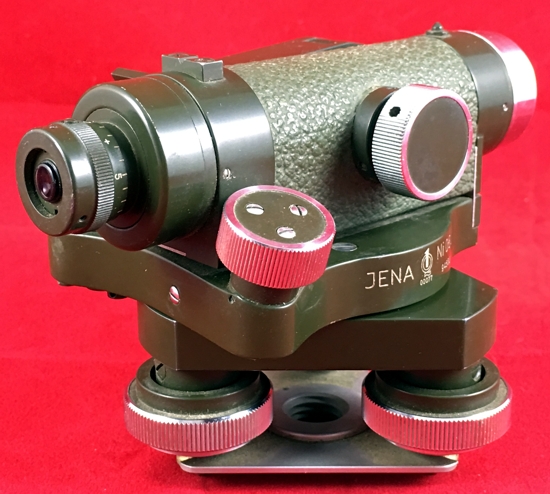

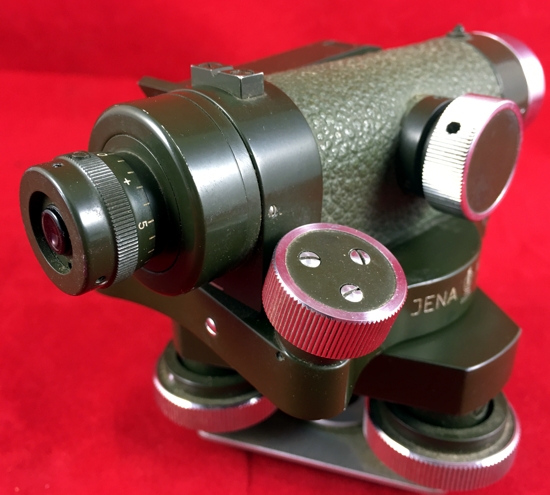

Okular mit Dioptrieneinstellrad, rechts das Fokussierrad, unten die Feinkippschraube

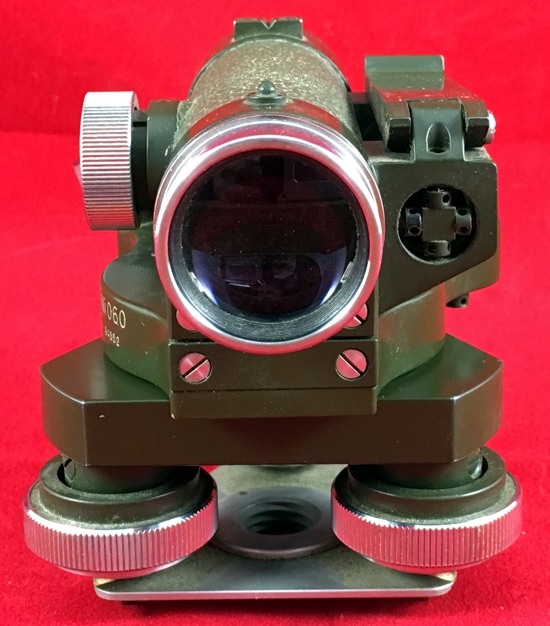

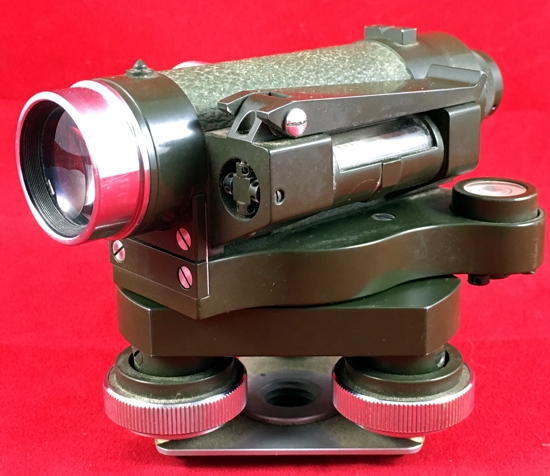

Objektiv, rechts die Justierschrauben für die Röhrenlibelle

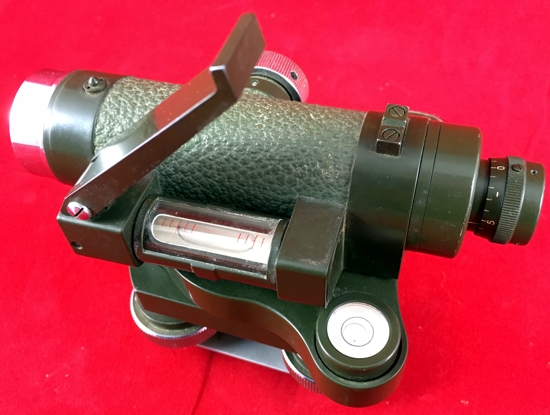

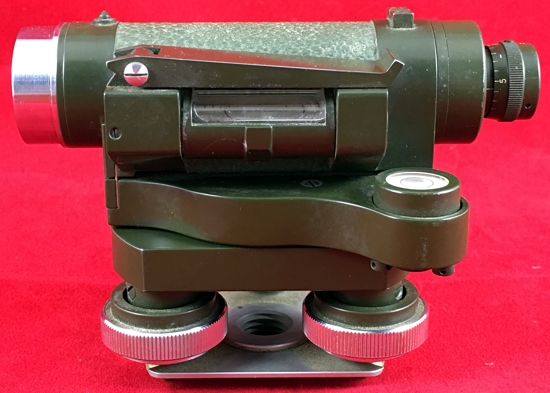

Links die Röhrenlibelle, rechts die Dosenlibelle

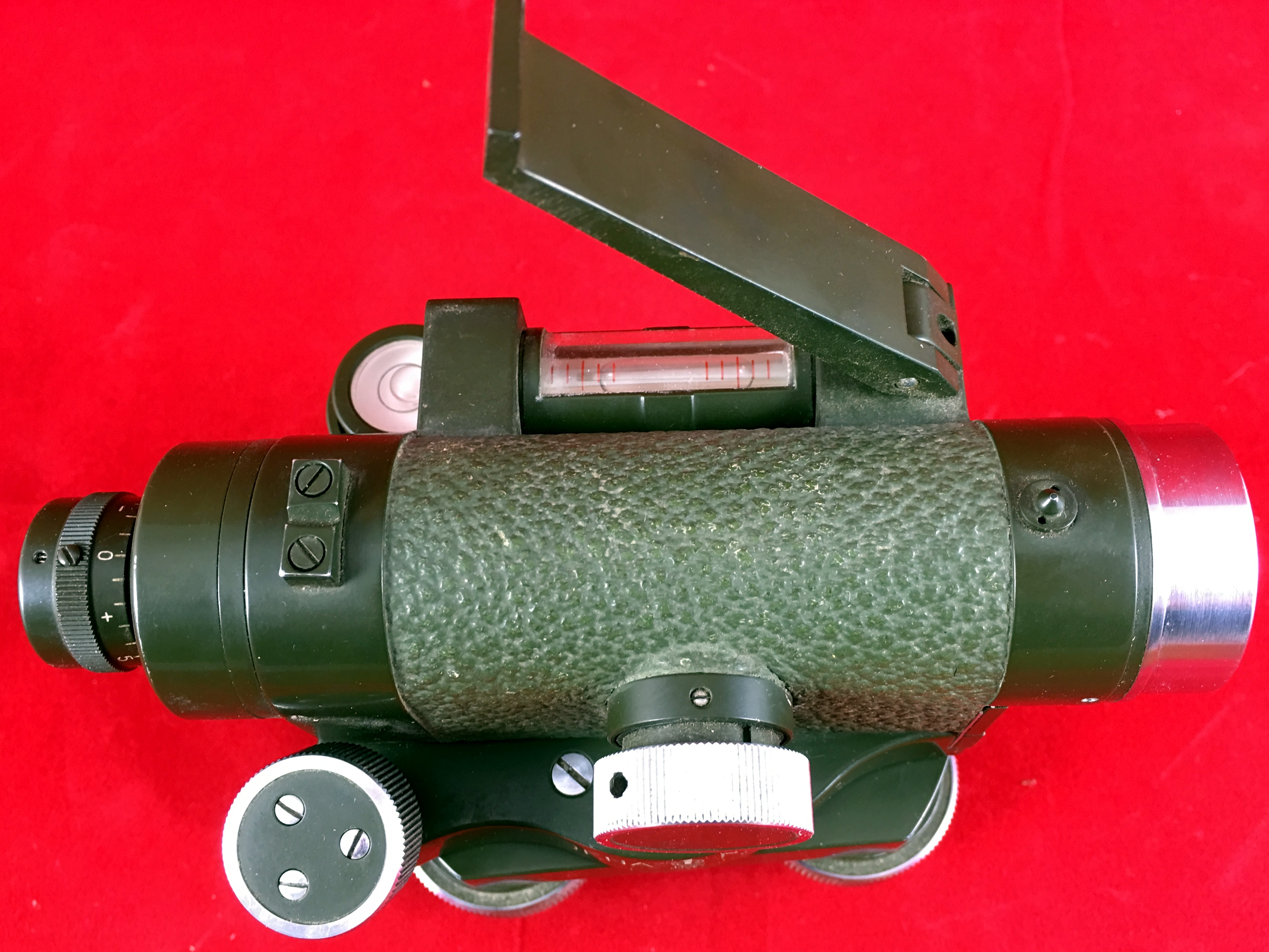

Draufsicht

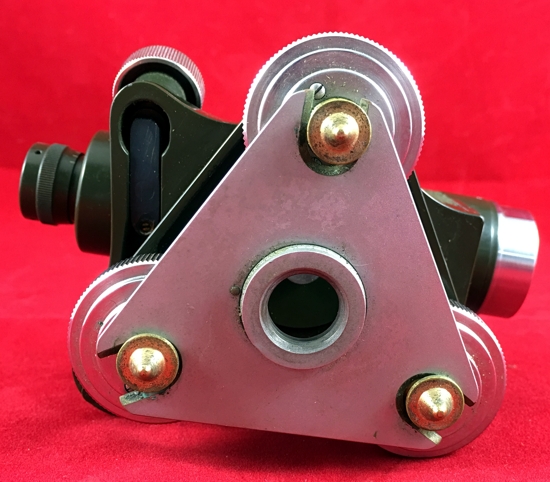

Ansicht von unten auf den Dreifuß

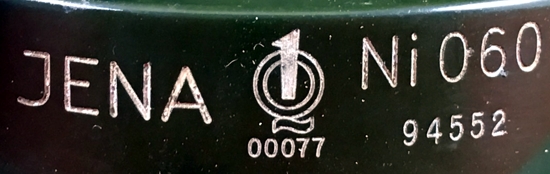

Hersteller, Qualitätsstufe, die Modellbezeichnung und darunter die Herstellungsnummer

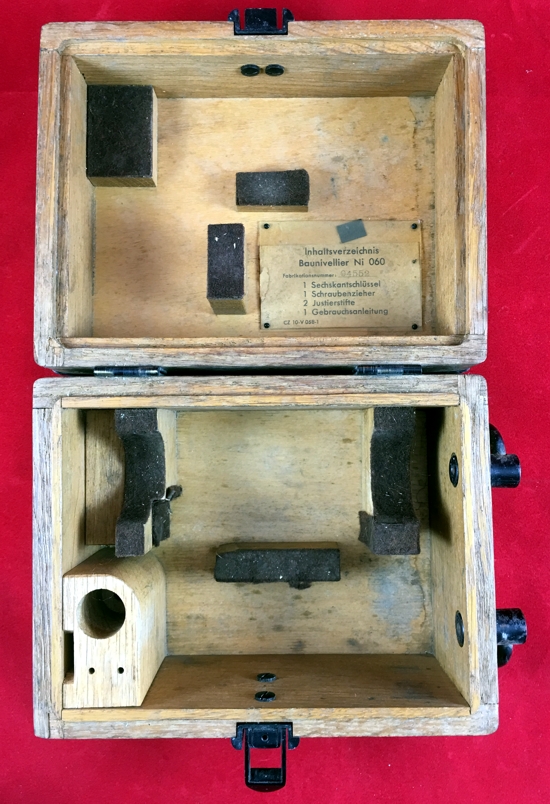

Blick in den leeren Transportbehälter

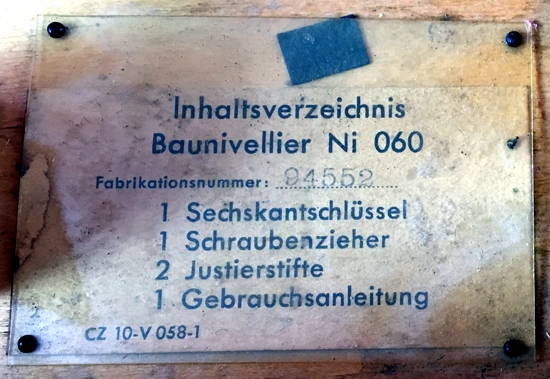

Inhaltsverzeichnis im Deckel: Der Transportbehälter gehört original zum Instrument, erkennbar an der Herstellungsnummer.

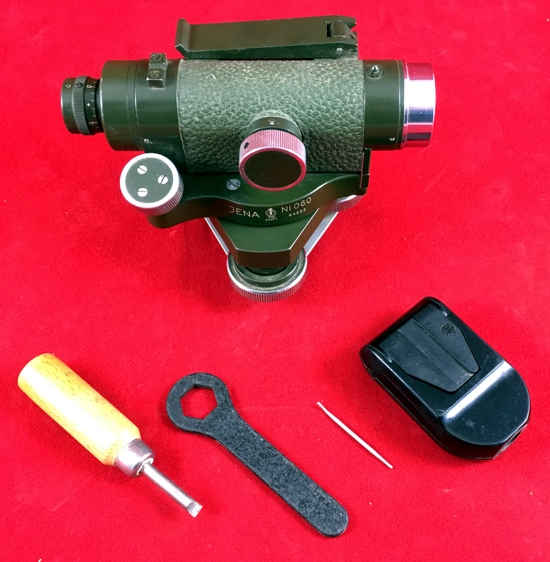

Ni 060 mit Zubehör

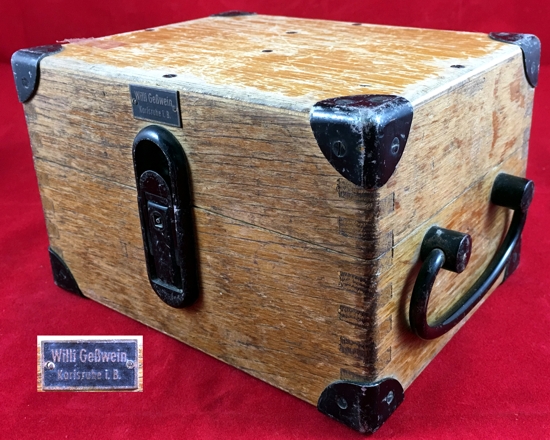

Transportbehälter mit Metallschild des Händlers: Willi Geßwein, Karlsruhe i.B.

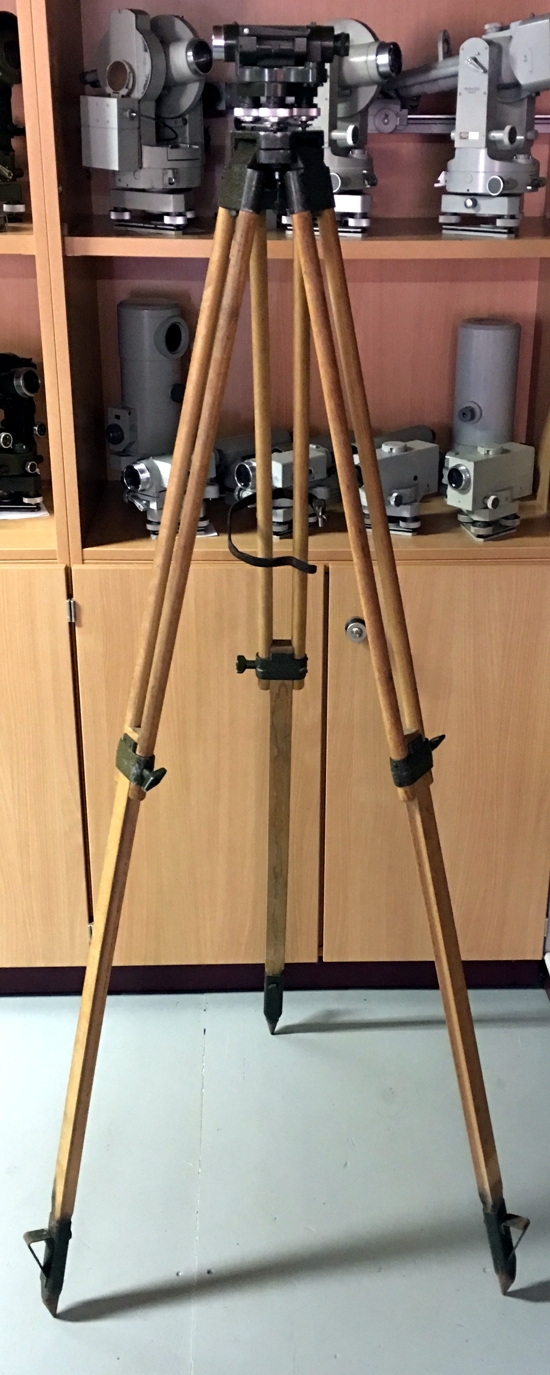

Das Ni 060 auf dem originalen Holzststiv
