Präzisionsnivellier Ni A Nachbau SU

Beschreibung

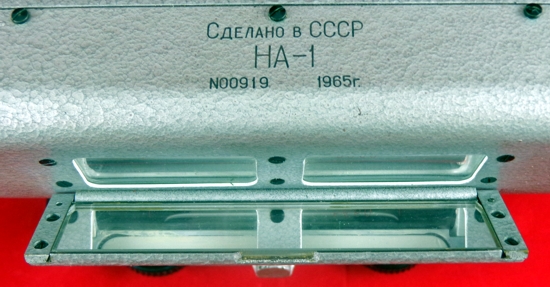

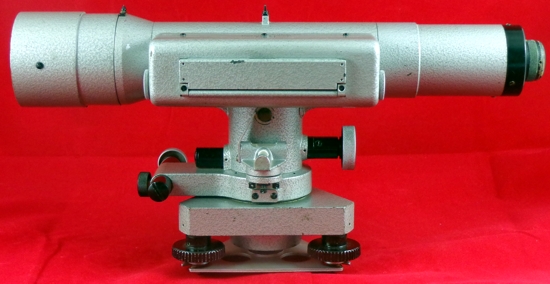

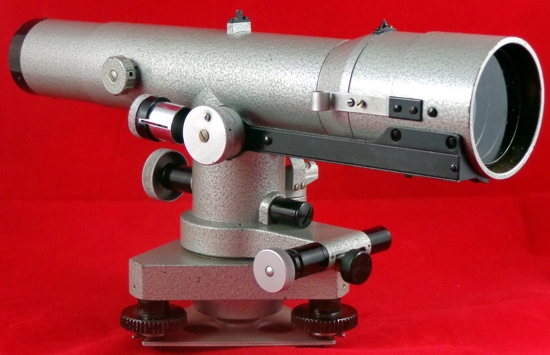

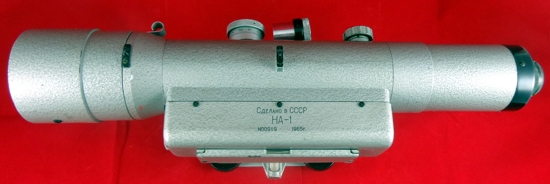

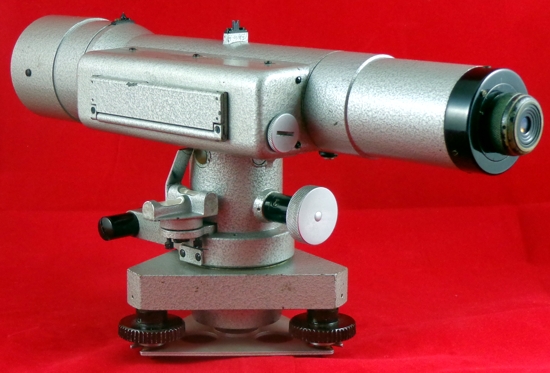

Präzisions-Nivellierinstrument Ni A - Nachbau als NA 1 aus der UdSSR von 1965

Hersteller: UdSSR
" Vergrößerung: 44-fach
Freier Objektivdurchmesser: 55 mm
Gesamtbrennweite: 410 mm
Kürzeste Zielweite: 3,6 m
Gesichtsfeld vertikal: 60 '
Gesichtsfeld horizontal: 40 '
Fernrohrlänge mit Planplatte: 40 cm
Mittlerer Höhenfehler pro 1 km Doppelnivellement: +/- 0,3 mm"

Quelle der Daten: Geo 185, Gebrauchs- und Justieranweisung zum ZEISS Präzisions-Nivellier A, Seite 2

Ich habe die Daten zwischen der original zum Gerät gehörenden russischen Bedienungsanleitung mit den Daten der Gebrauchs- und Justieranweisung zum ZEISS Präzisions-Nivellier A vergleichen - sie sind absolut identisch.
Meines Wissens nach wurden nach 1945 im Rahmen der Reparationsleistungen ca. 96 % der Fabrikationsanlagen von Zeiss Jena abgebaut und in die damalige Sowjetunion verbracht. Neben Maschinen, Ersatzteilen, Patenten usw. sollen auch Ingenieure und Facharbeiter dorthin verbracht worden sein. In der Sowjetunion wurden die Fabrikationsstrecken wieder aufgebaut, um dort zu produzieren. Das hier beschriebene Gerät ist bis ins kleinste Detail baugleich zum Ni A, bis hin zur Transportkiste aus Holz.

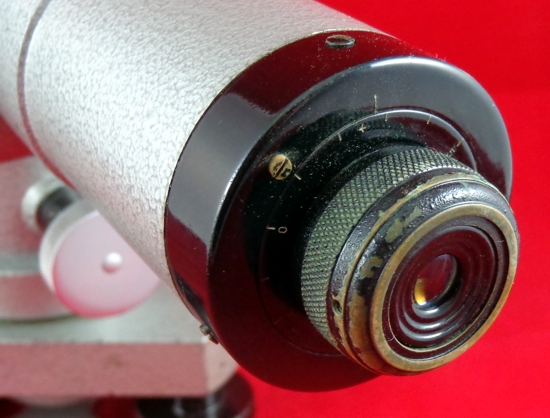

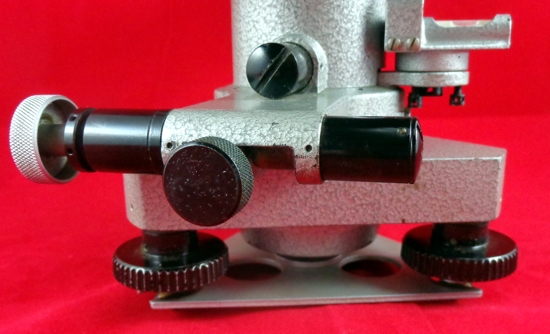

Dieses Instrument ist nun bereits das zweite dieser Art nach dem olivgrünen Instrument aus dem Jahr 1952 mit der Seriennummer 00052. Es sit erstaunlich, wie lange in der UdSSR noch das Ni A nachgebaut worden ist. Das deutet darauf hin, dass 1945 und 1946 sehr viele Teile mit genommen worden sind. Es gibt kleine Veränderungen, wie zum Beispiel die Fußschrauben, welche aus Kunststoff gefertigt worden sind. Das Fokussierrad sieht ebenfalls anders aus und natürlich der Lack. An diesem Instrument wurde ein grauer Hammerschlag-Lack aufgebracht, typisch für diese Zeit.

Der Zustand des Instrumentes ist optisch und technisch sehr gut, die Optik klar und ohne Kratzer. Offensichtlich wurde es sehr selten benutzt. Ich habe es von einem Vermesser aus Rumänien gekauft, bei dem ich mich auf diesem Wege für die korrekte Abwicklung bedanken möchte - many thanks Dorian!

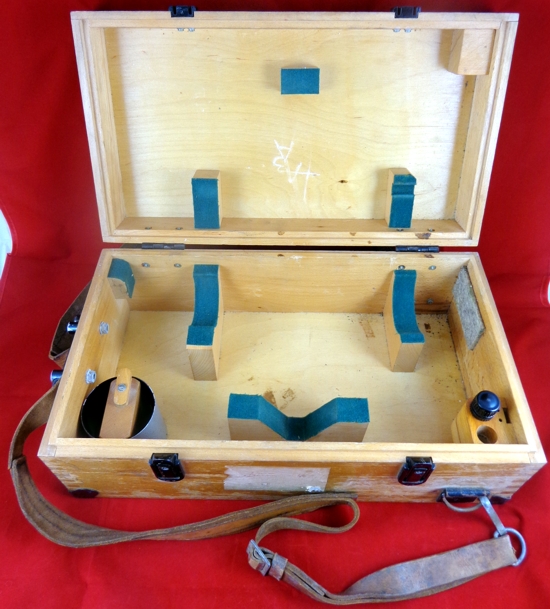

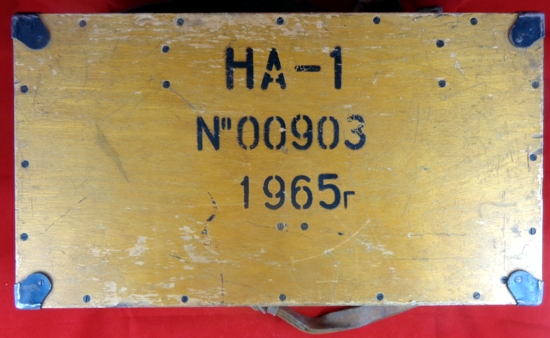

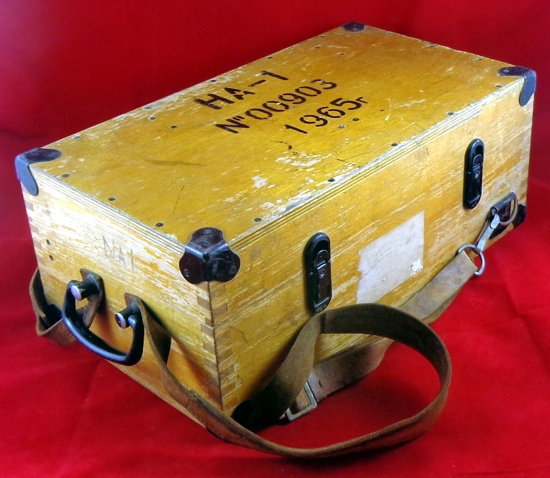

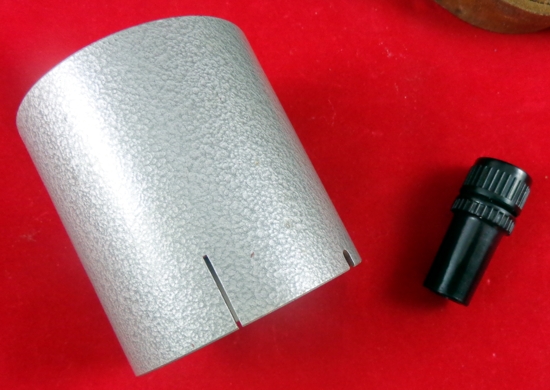

Mit originaler Holztransportbox, Ölfläschchen und Sonnenblende.
