Nivellierinstrument Ni D
| Beschreibung |
|

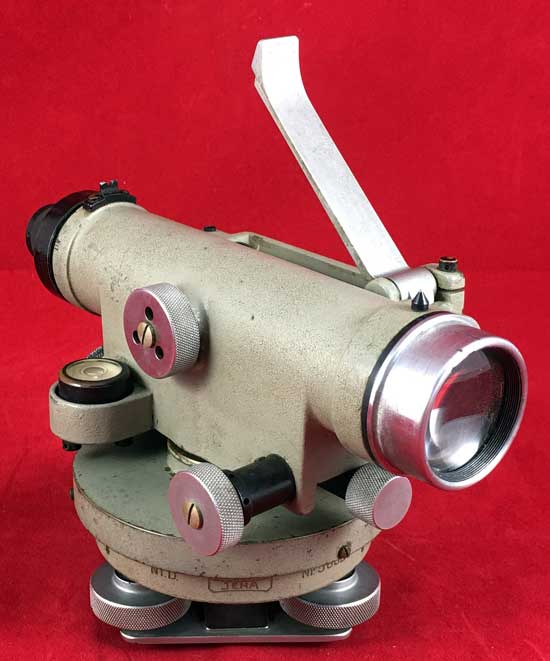

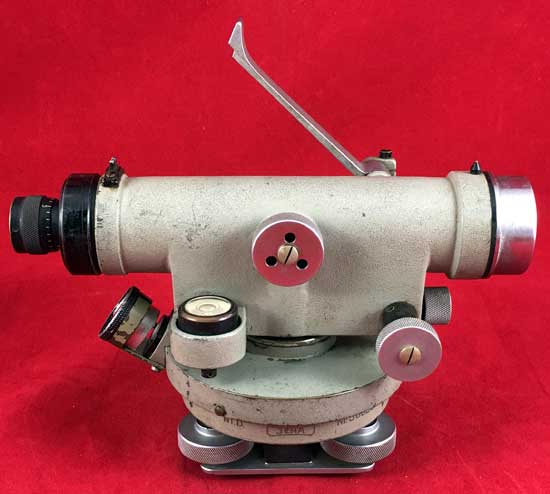

Nivellierinstrument Ni D mit Teilkreis - Nummer 56625
Hersteller: Carl Zeiss Jena
Vergrößerung: 25-fach Freier Objektivdurchmesser: 30 mm Fernrohrlänge: 19 cm
Horizontalkreis: 400 gon
Mittl. Fehler für 1 km Doppelnivellement: 8 mm kürzeste Zielweite: 2,0 m Empfindlichkeit der Röhrenlibelle: 30'' pro 2 mm
Einspielgenauigkeit: 5''
Höhe des Instrumentes: 12 cm
Gewicht ... mit Kreis: 2,2 kg
Gewicht des Holzbehälters: 2,0 kg
Außenmaße des Behälters: 12x15x25 cm
Quelle:Gebrauchs- und Justieranweisung für ZEISS Nivelliere D und E, Seite 12, Druckschriften-Nummer: Geo G 42-035-1, von 1941
"Nivellier D. für einfache technische Nivellements auf der Baustelle und für tachymetrische Geländeaufnahmen im Flachland. Mit und ohne Horizontalkreis"
Quelle: Geo 199, ZEISS Nivelliere, Seite 16, von 1937 Funktionsfähiger Zustand, jedoch unjustiert.
Mit originaler Eichenholztransportbox, Staubpinsel, einer Stehachse aus Messing und Sonnenblende.
|
 |
|
 |
|
 |
|
 |
|
 Modellbezeichnung, Hersteller, Herstellungsnummer (v.l.) |
|

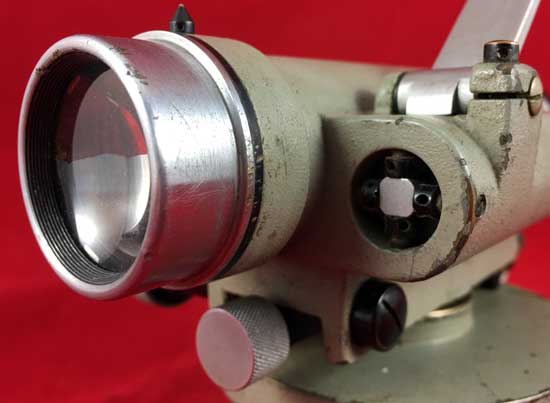

 Objektiv (l.), Justierschrauben für die Röhrenlibelle (r.), Klemmschraube Seitenbewegung (u.) |
|
 Fernrohrokular (l.), Fokussierrad (r.), Lupe für die Teilkreisablesung (u.l.), Dosenloibelle (u.r.) |
|
 Röhrenlibelle (l.), Dosenlibelle (r.) |
|

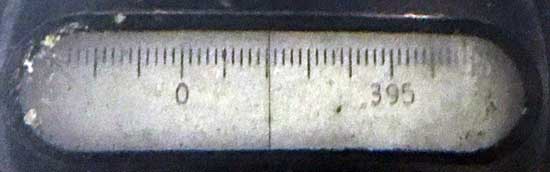

 Horizontalkreisanzeige: 397,95 gon |
|
 Ansicht von oben |
|
 Ansicht von Unten
|
|

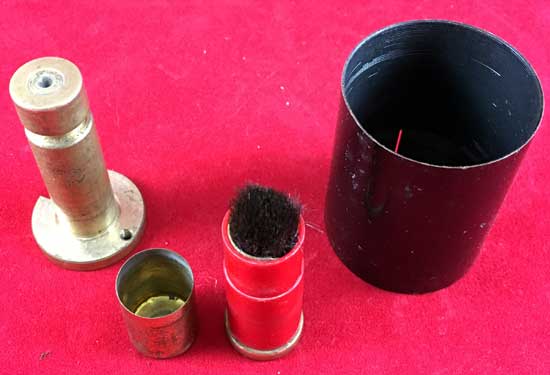

 Das Zubehör
|
|
 Die Holztransportkiste
|
|
