Nivellierinstrument D

Beschreibung

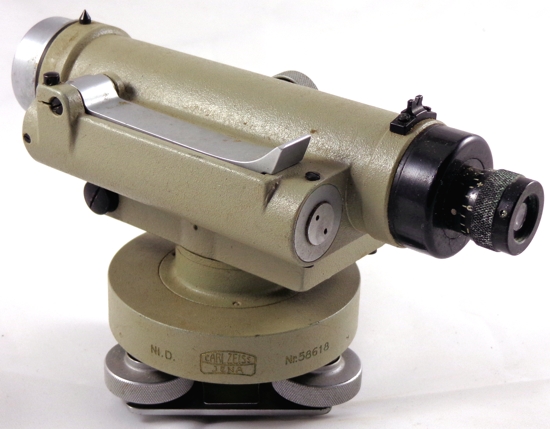

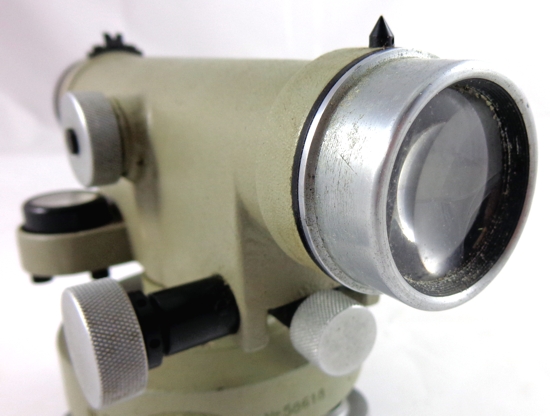

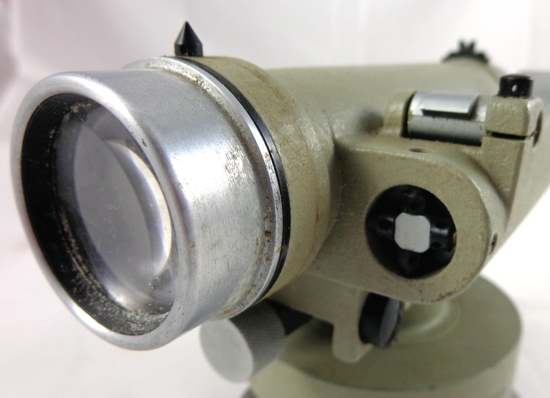

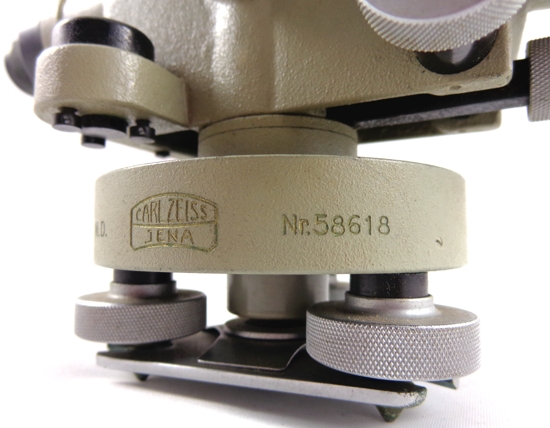

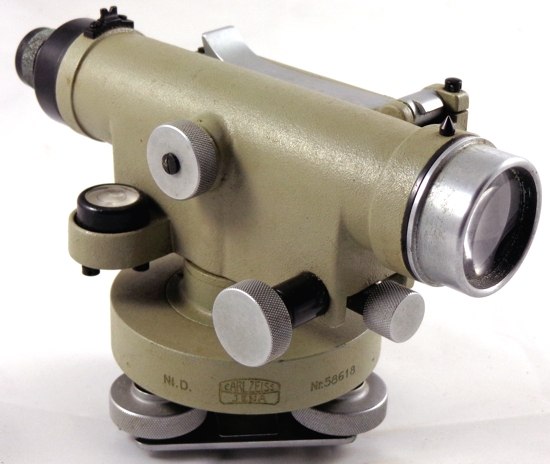

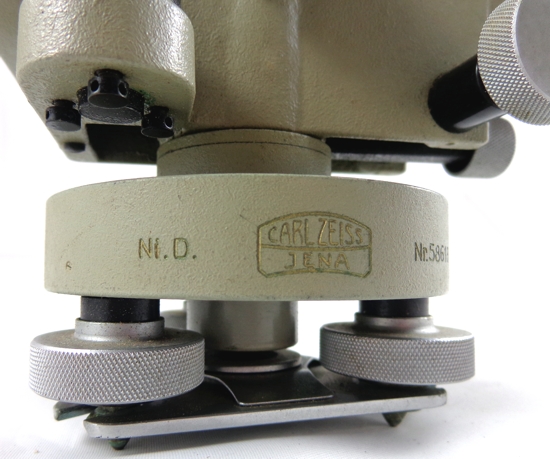

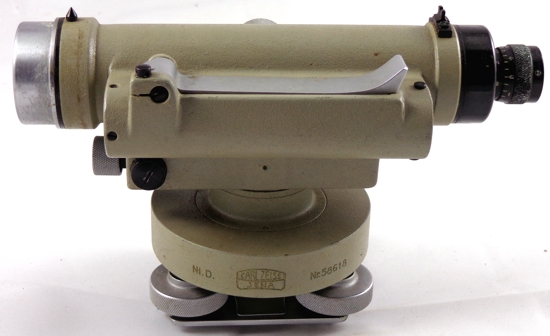

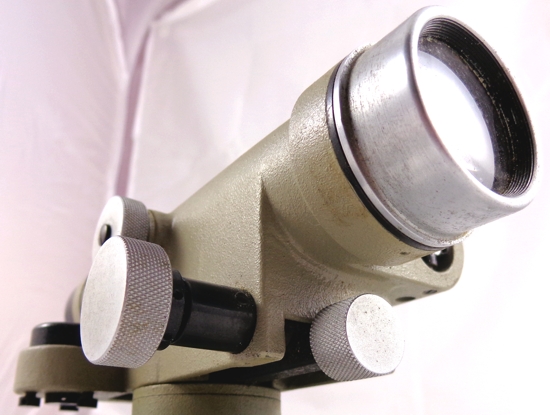

Nivellierinstrument Ni D ohne Horizontalkreis - Nummer 58618

Hersteller: Carl Zeiss Jena
Vergrößerung: 25-fach
Freier Objektivdurchmesser: 30 mm
Fernrohrlänge: 190 mm
Kürzeste Zielweite: 2,0 m
Mittlerer Höhenfehler pro 1 km Doppelnivellement: 8 mm

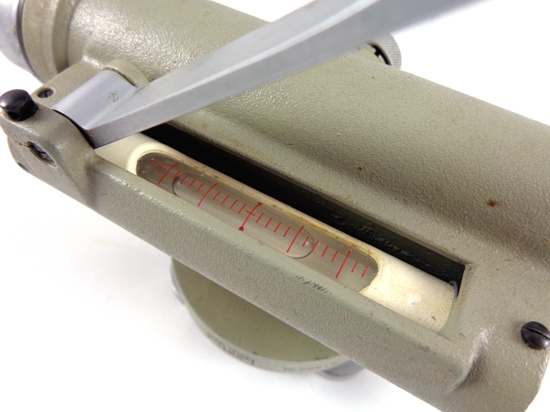

"Nivellier D. für einfache technische Nivellements auf der Baustelle und für tachymetrische Geländeaufnahmen im Flachland. Mit und ohne Horizontalkreis. Fernrohr und Libellengehäuse sind aus einem einzigen Metallstück. Schraube und Gegenschraube zur Justierung der Libelle sind geschützt gelagert. Das Instrument hat Klemm- und Feinzielschrauben. Es kann auch mit Horizontalkreis zum Messen von Horizontalwinkeln geliefert werden. Die Ablesung des Horizontalkreises ist unmittelbar nach dem Fernrohreinblick nur durch Senken der Blickrichtung mit Hilfe einer Lupe (mit 10facher Vergrößerung) möglich."

Quelle: Geo 199, Ausgabe 1939, ZEISS NIVELLIERE, Seite 16

Funktionsfähiger Zustand, jedoch unjustiert.

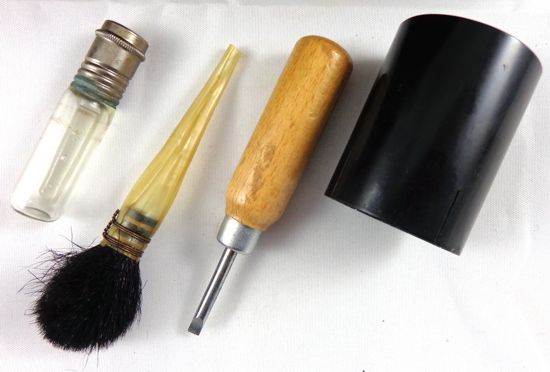

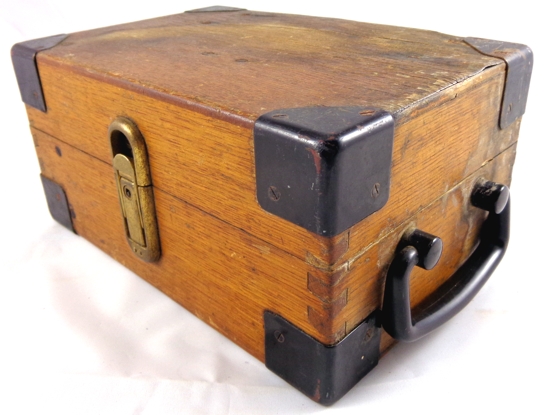

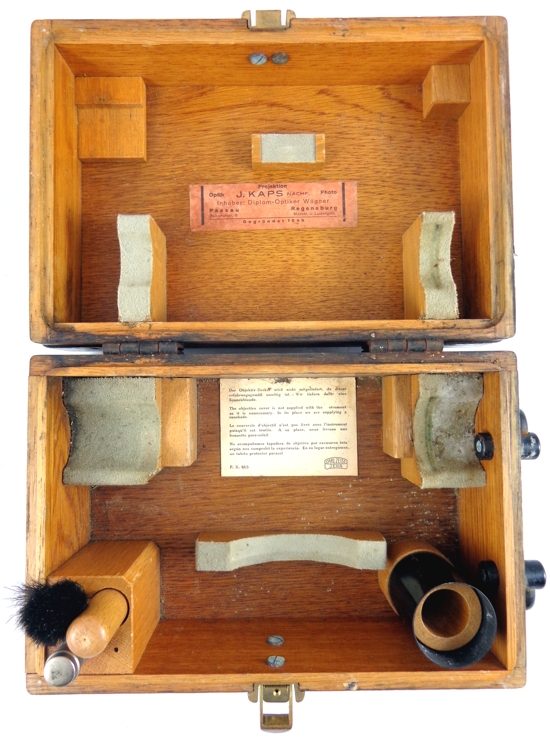

Mit originaler Eichenholztransportbox, Ölfläschchen, Staubpinsel, Schraubendreher und Sonnenblende.
