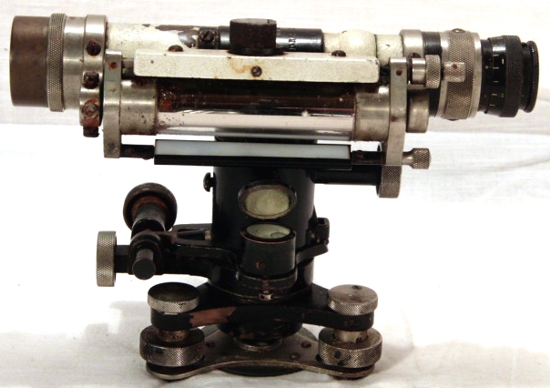

Nivellierinstrument Ni I
| Beschreibung |
|

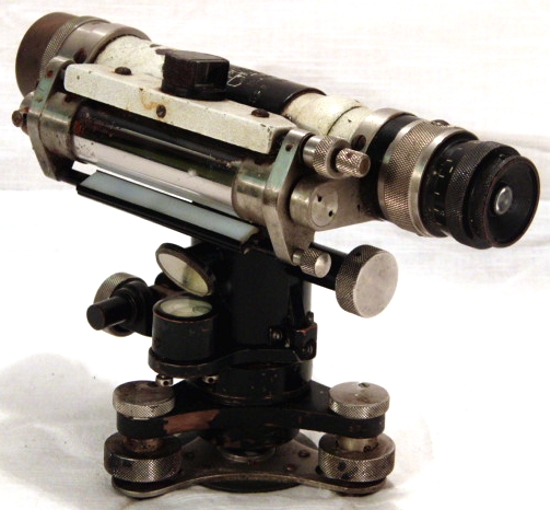

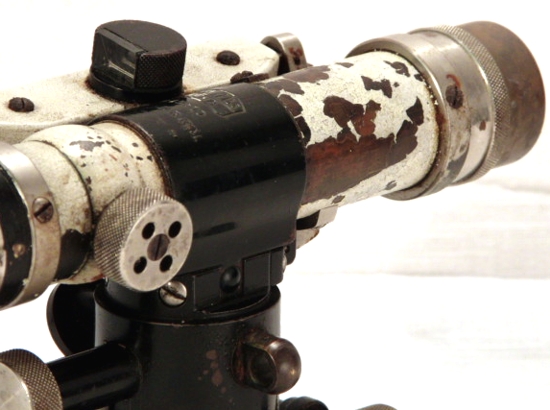

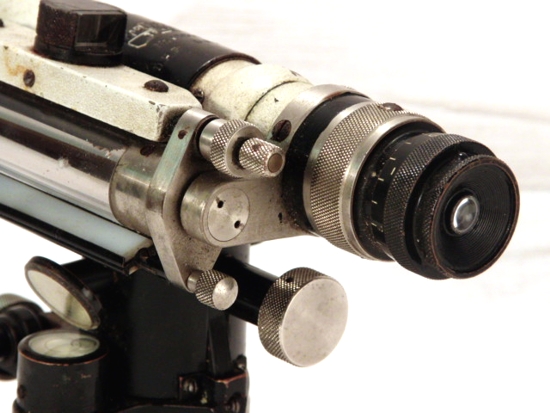

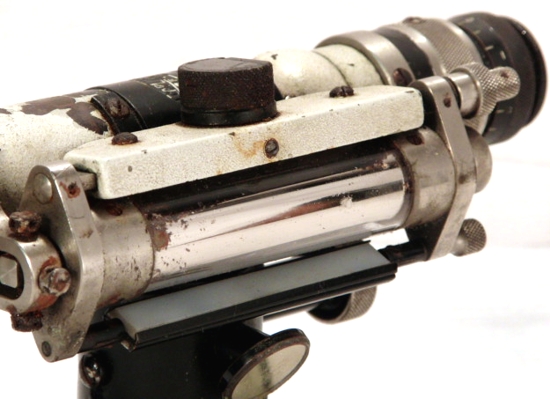

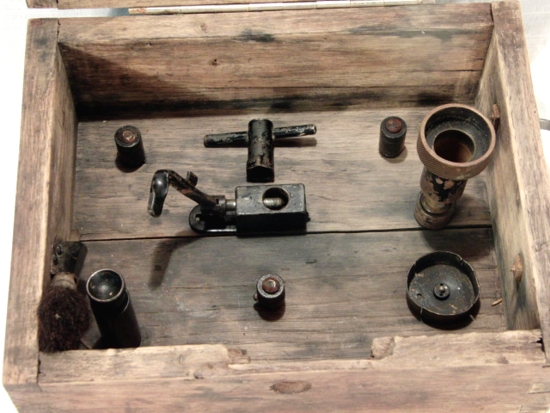

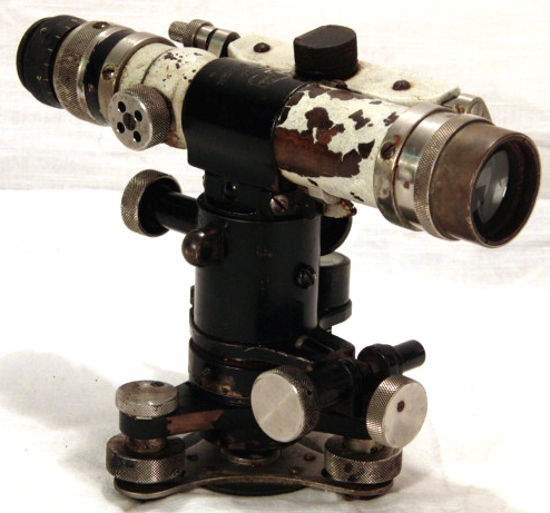

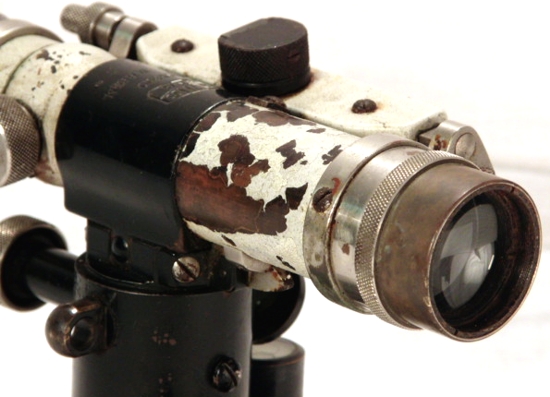

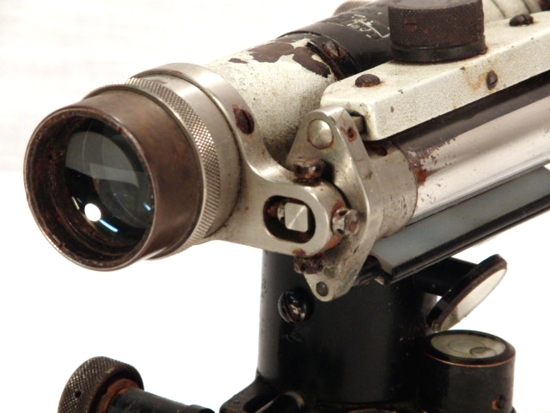

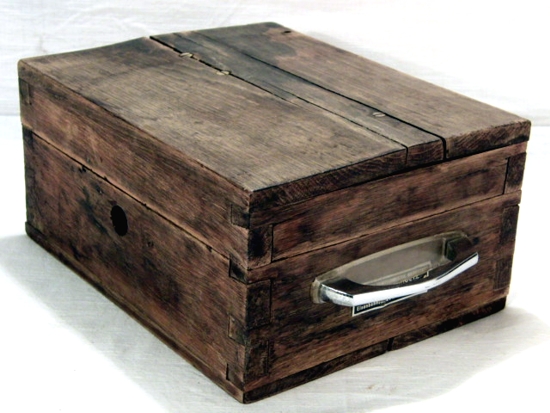

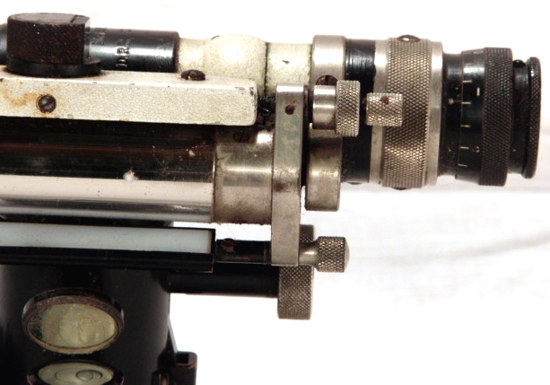

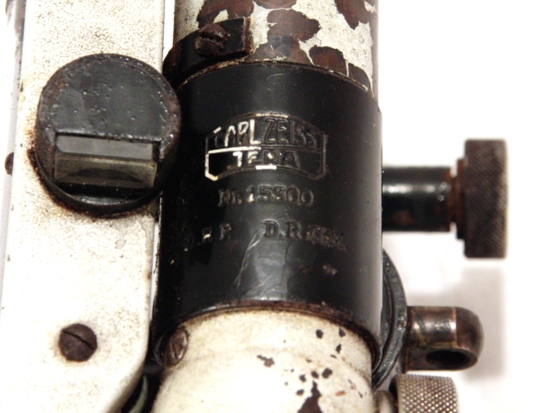

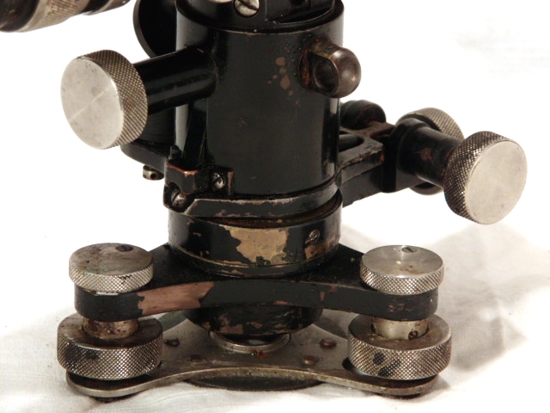

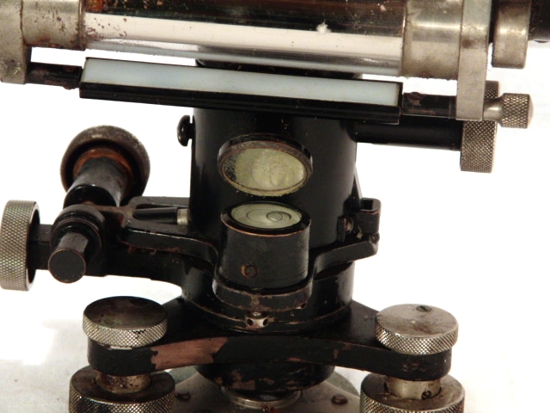

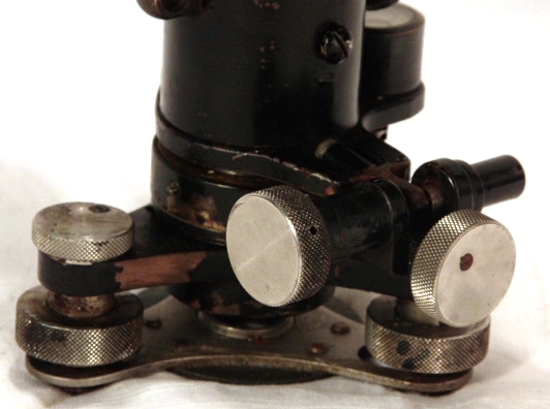

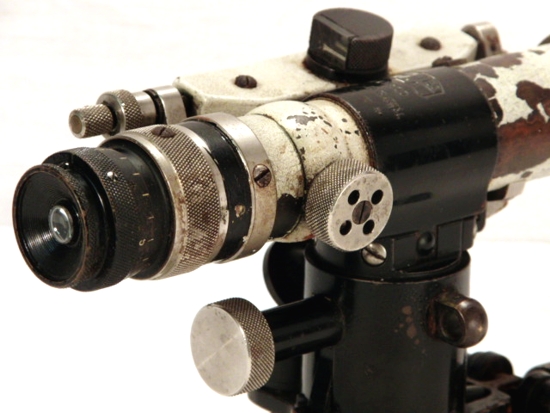

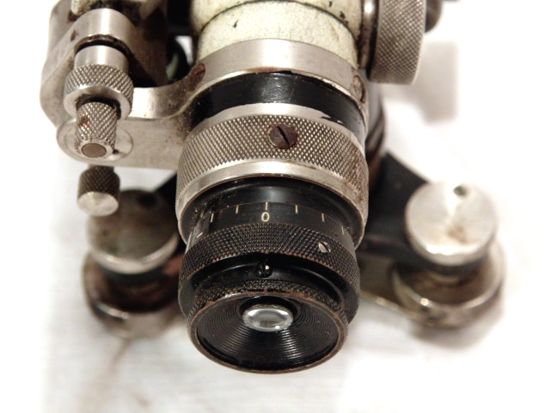

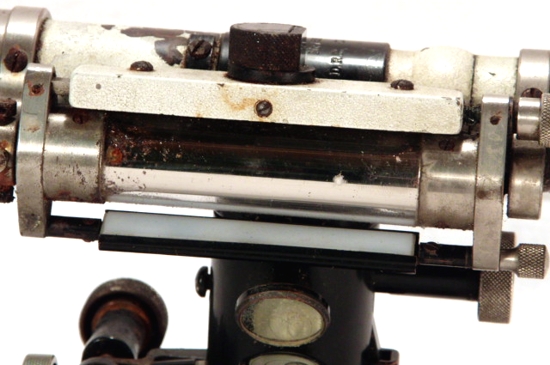

Nivellierinstrument Ni I Hersteller: Carl Zeiss Jena "Kleines Nivellierinstrument, dessen Genauigkeit trotzdem für die meisten technischen Einwägungen im Straßen-, Wasser- und Eisenbahnbau ausreicht. Das Fernrohr mit innerer Linse zum Scharfstellen für die verschiedenen Entfernungen besitzt zwie entgegengesetzte Visierlinien, wodurch eine vollkommene Justierung von einem Standpunkte aus in sehr kurzer Zeit ermöglicht wird. Die Wendelibelle kann durch ein neues Prismensystem sowohl vom Okular- wie vom Objektivende aus und infolge der Einstellung der Blasenenden aufeinander ohne Teilung mit doppelter Genauigkeit abgelesen werden. Zur bequemen Einstellung der Libelle dient eine Kippschraube. Das Fernrohr ist mit Entfernungsmeßfäden in solchem Abstand ausgerüstet, daß sich die Entfernungen aus der Lattenablesung L nach der Formel E = 0,10 m + 100 l genau ergeben. Das Fernrohr hat die 20-fache Vergrößerung. Die Zentimeterfeldteilung kann bis auf 250 m Lattenentfernung abgelesen werden." Quelle: Geo 37, ZEISS Geodätische Instrumente, Carl Zeiss Jena Voll funktionsfähiger Zustand, jedoch unjustiert. Mit originaler Eichenholztransportbox, Staubpinsel, Sechskant-Ringschlüssel, Ölfläschchen und Stativanzugschraube. |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
