Nivellierinstrument Ni II
| Beschreibung |
|
Nivellierinstrument Ni II ohne Horizontalkreis - Nummer 23934 Hersteller: Carl Zeiss Jena "Nivellier II für genaue technische Nivellements, ausgedehnte Längennivellements, Bestimmung von Höhenfestpunkten in Ortslagen, für Kanal-, Eisenbahn-, Straßen- und Tunnelbau und für tachymetrische Geländeaufnahmen im Flachland. Mit und ohne Horizontalkreis. Mit und ohne Aufsatzbussole. Bequemes Einspielen mit Feinkippschraube. Beim Nivellier II mit Horizontalkreis geschieht die Kreisablesung in derselben Weise wie beim Nivellier IV am Indexstrich durch Lupe." Quelle: Geo 150, 25 Jahre ZEISS Nivelliere, Seite 24 Voll funktionsfähiger Zustand, jedoch unjustiert. Mit originaler Holztransportkiste, Sonnenblende, Maulschlüssel, Ölfläschchen, Staubpinsel, Schraubendreher und Stativanzugschraube. |
 |
|
 |
|
 |
|
 |
|

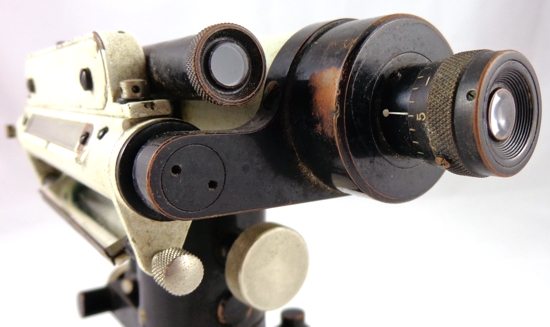

 Ableselupe (links) und Okular (rechts) |
|

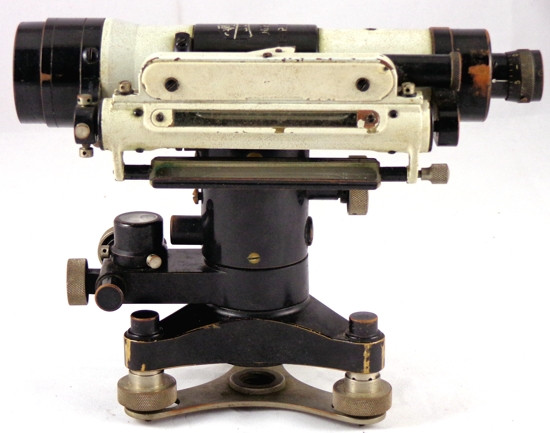

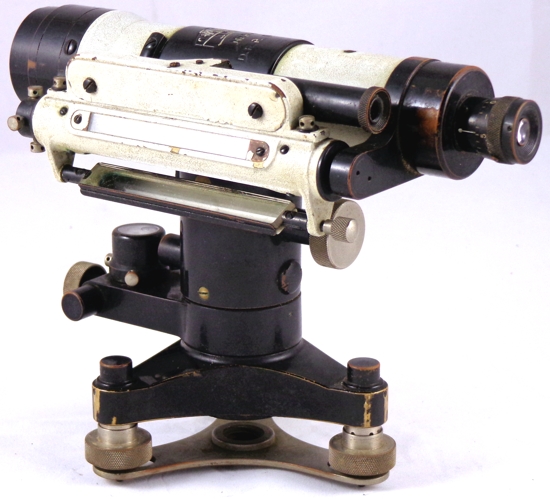

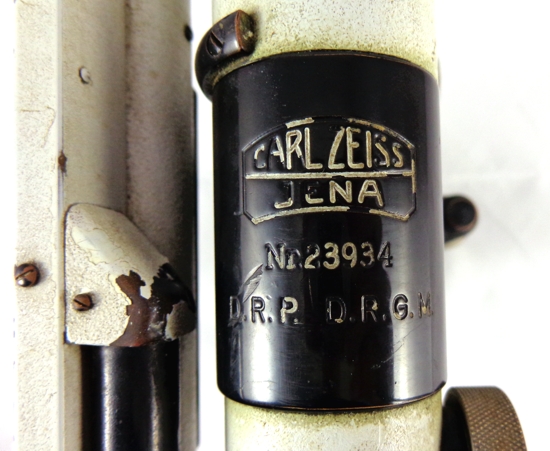

 Fernrohr in Fernrohrlage I (Libelle links vom Okular aus gesehen) |
|

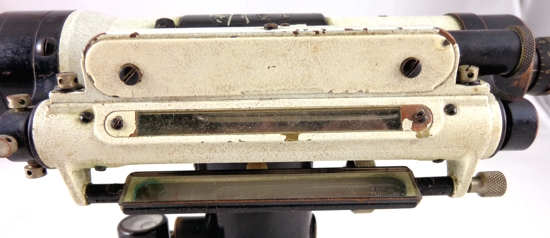

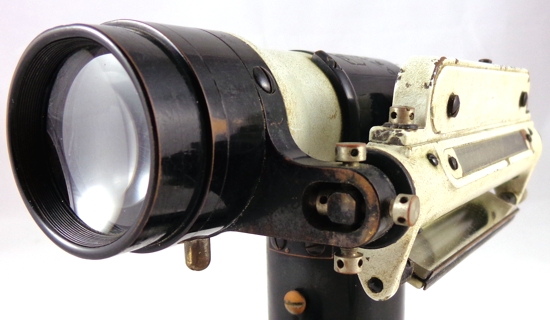

 Reversionslibelle mit darunter liegendem Spiegel / Milchglasscheibe |
|
 |
|

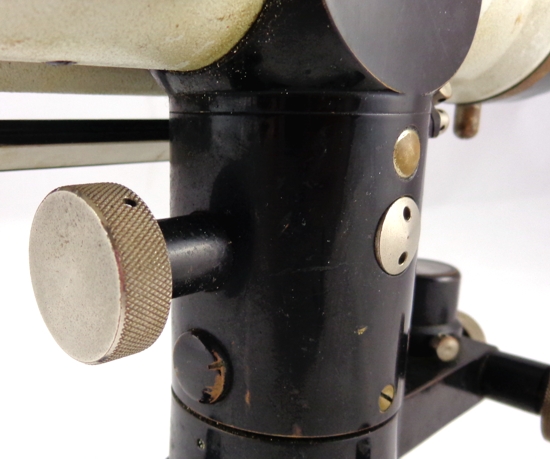

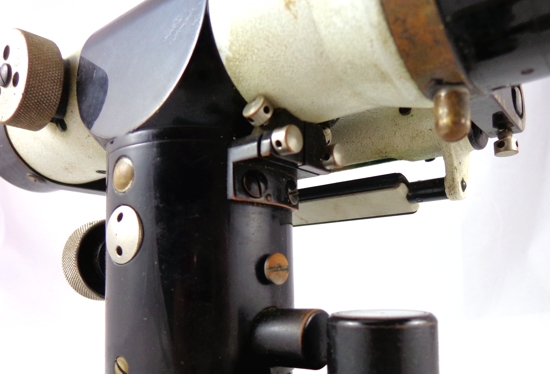

 Kippschraube |
|
 |
|

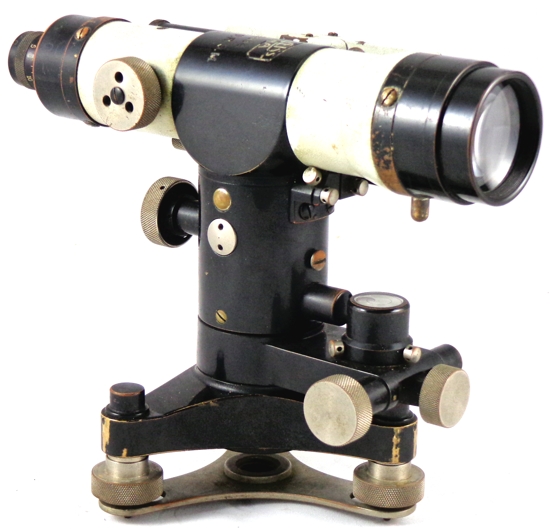

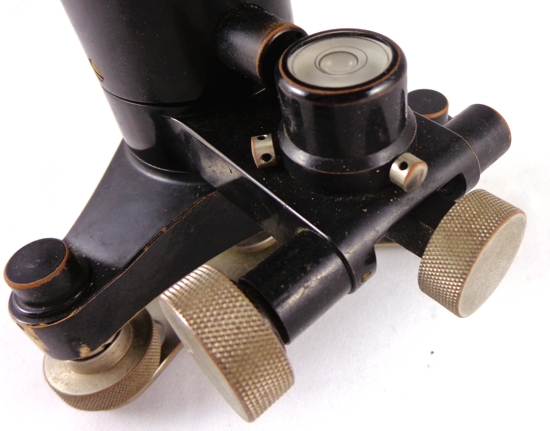

 Dosenlibelle sowie Seitenfeintriebschraube (links) und Klemmschraube (rechts) |
|

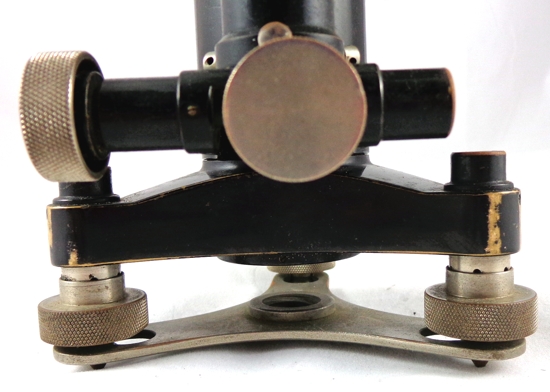

 Seitenfeintriebschraube (links) und Klemmschraube (rechts) |
|

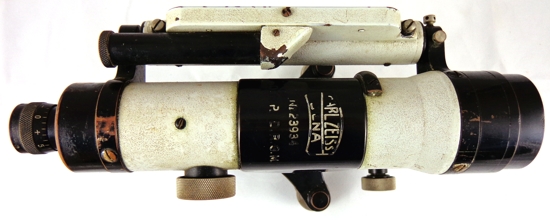

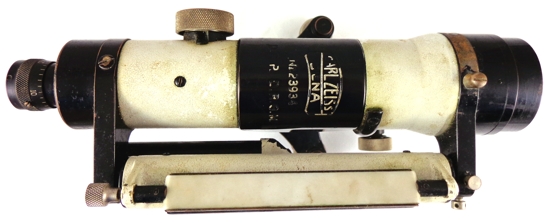

 Draufsicht in Fernrohrlage I (Libelle links vom Okular aus gesehen) |
|
 Draufsicht in Fernrohrlage II (Libelle rechts vom Okular aus gesehen) |
|

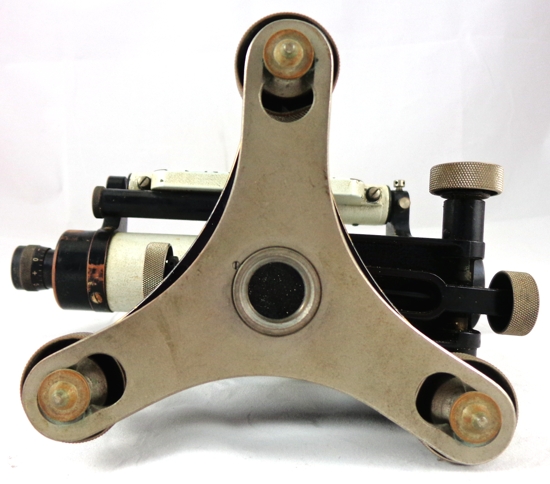

 Ansicht von unten |
|

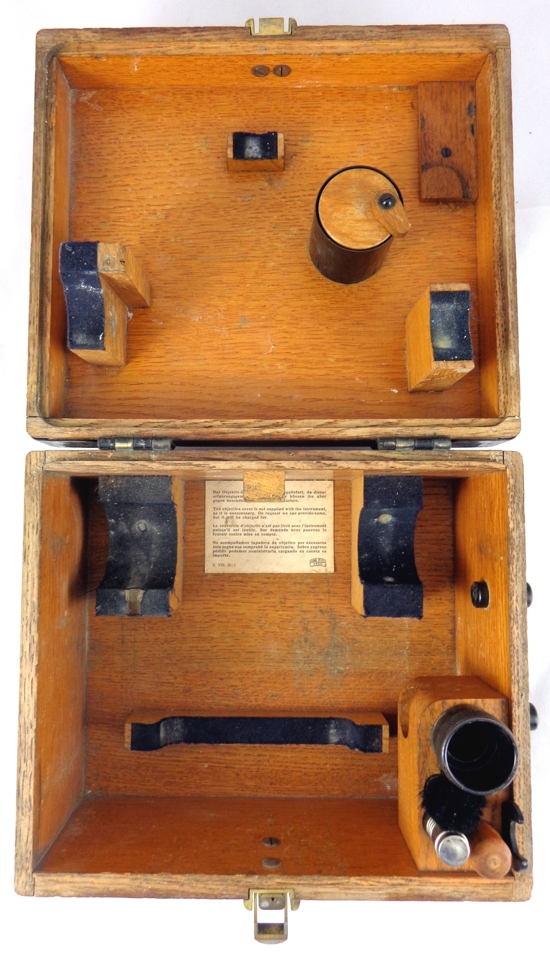

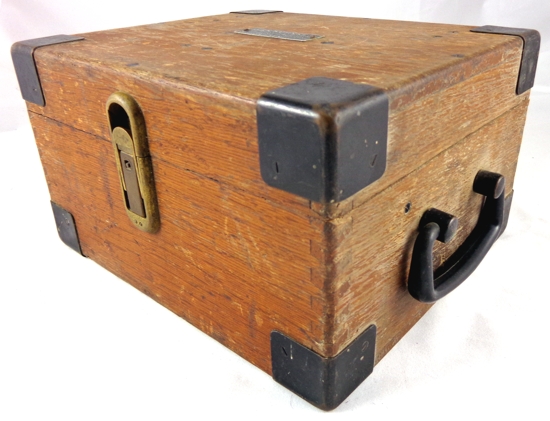

 Transportbehälter mit Zubehör |
|

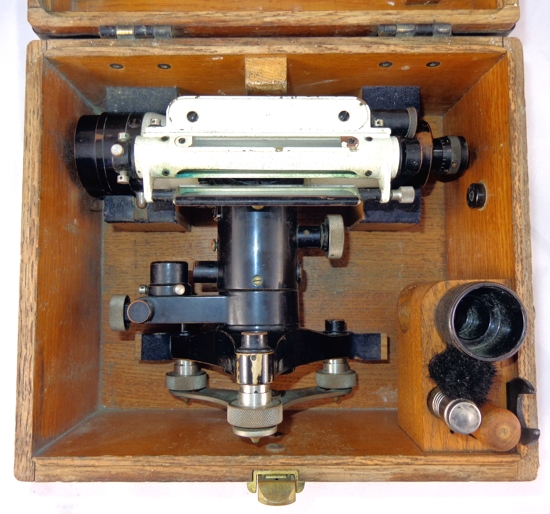

 Nivellierinstrument im Transportbehälter mit Zubehör |
|
 Klebezettel im Kasten / Unten links die Zeichen geben einen Hinweis auf das Jahr: 1935 |
|

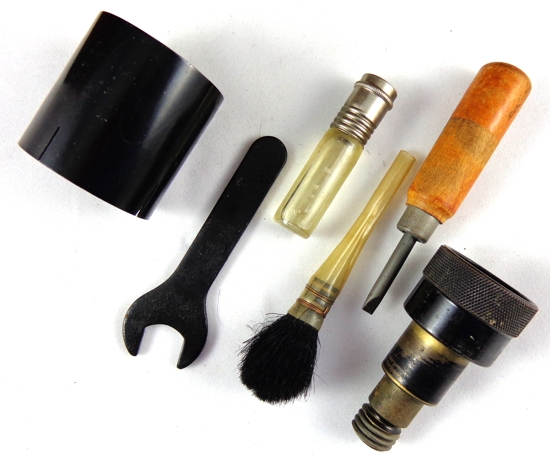

 Zubehör: Sonnenblende, Maulschlüssel, Ölfläschchen, Staubpinsel, Schraubendreher und Stativanzugschraube |
|
 |
|

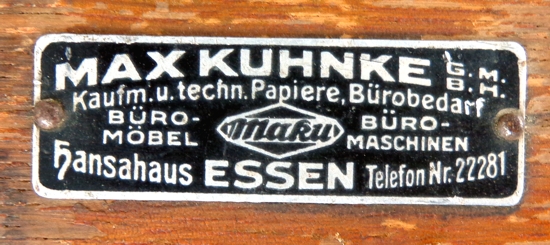

 Metallschild auf dem Deckel der Transportkiste |
|

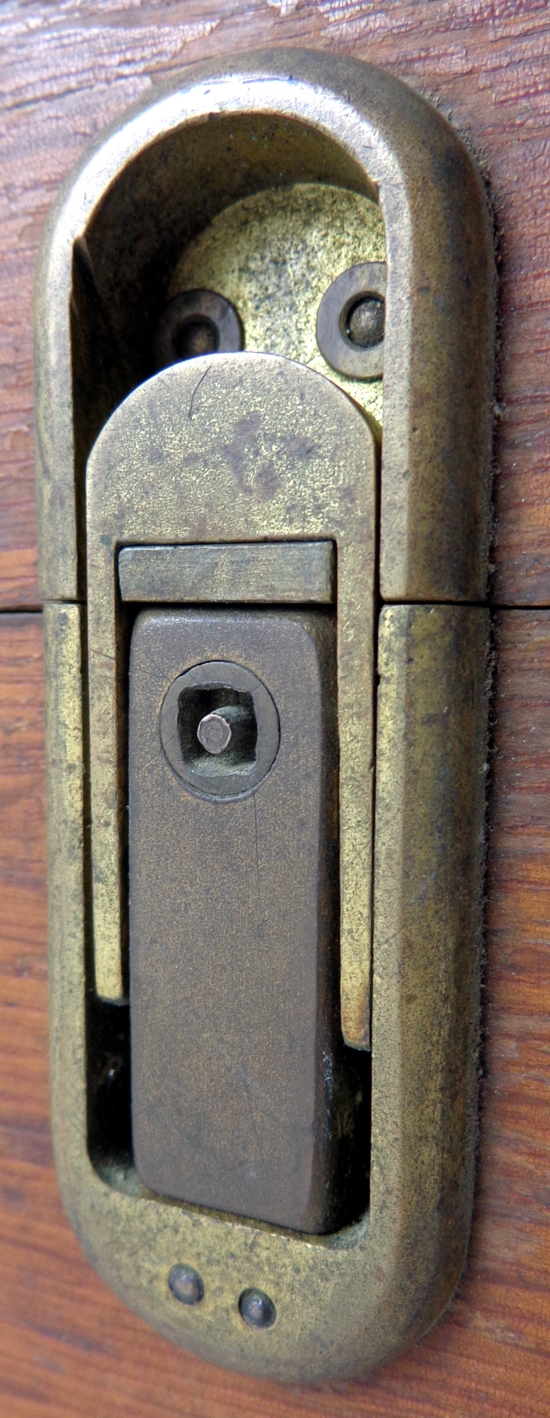

 Schönes Detail: Verschluss der Transportkiste |
|

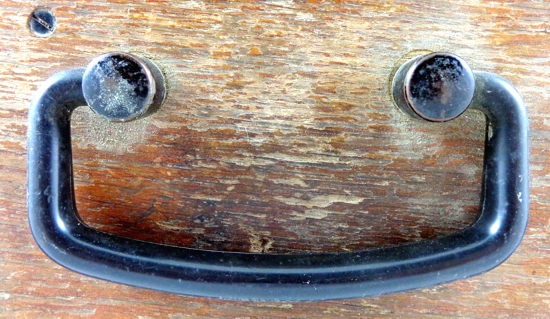

 Schönes Detail: Tragegriff der Transportkiste |
|
