Nivellierinstrument Ni II
| Beschreibung |
|

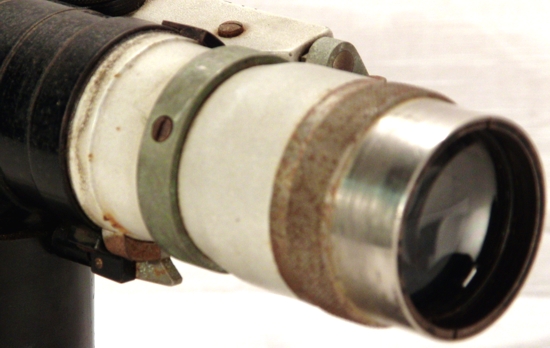

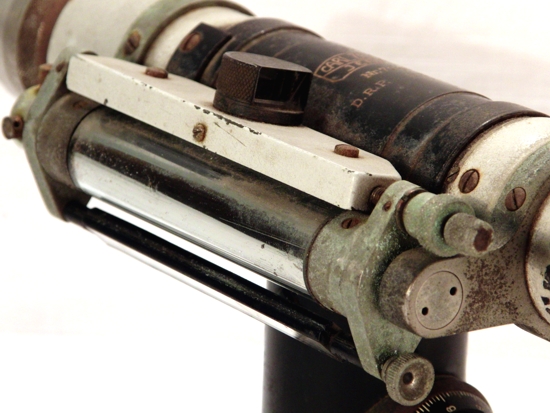

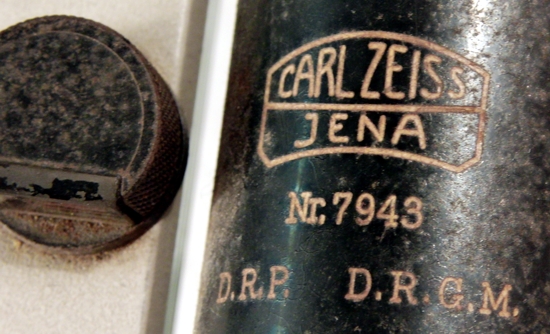

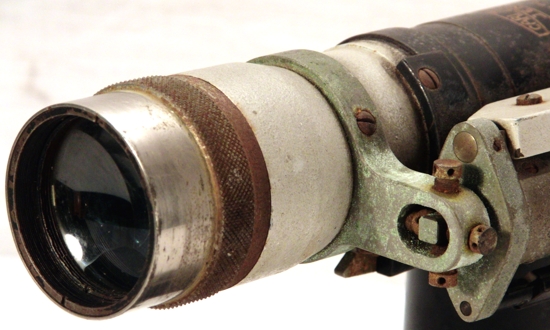

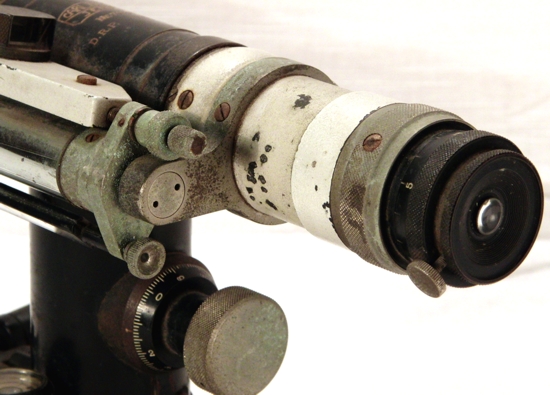

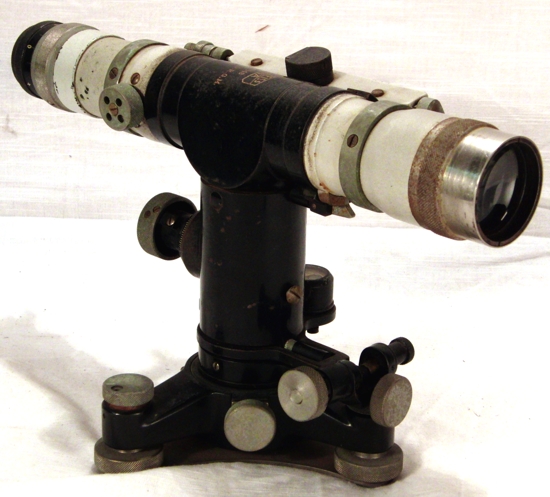

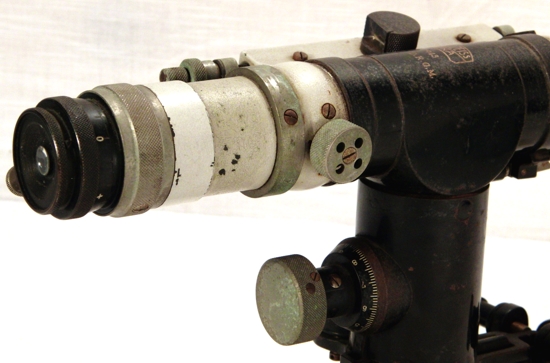

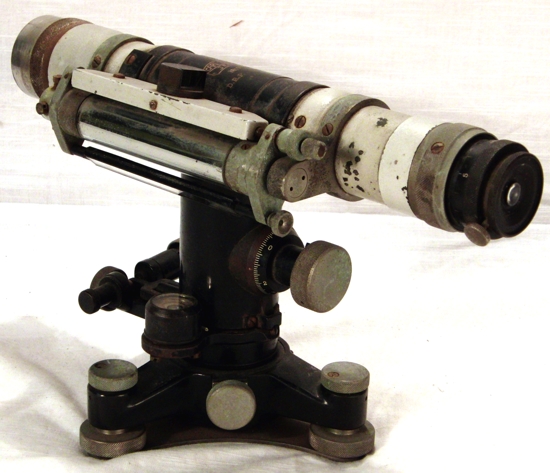

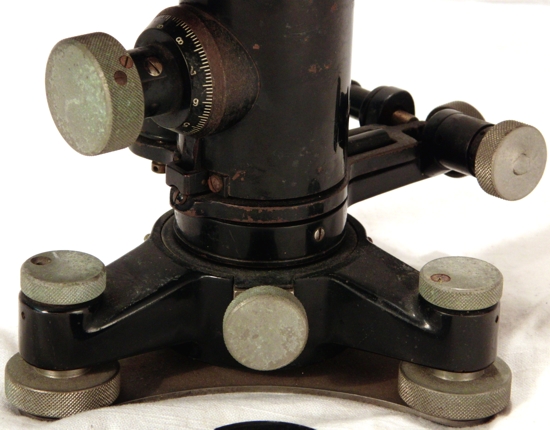

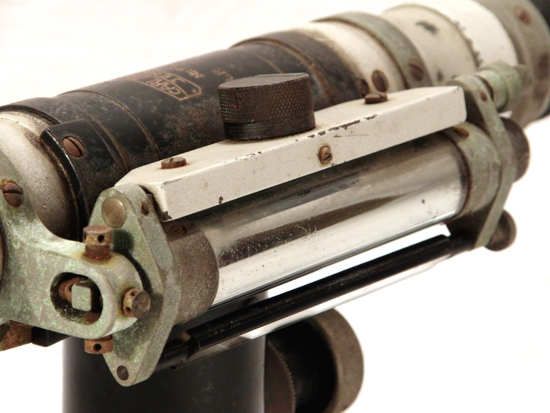

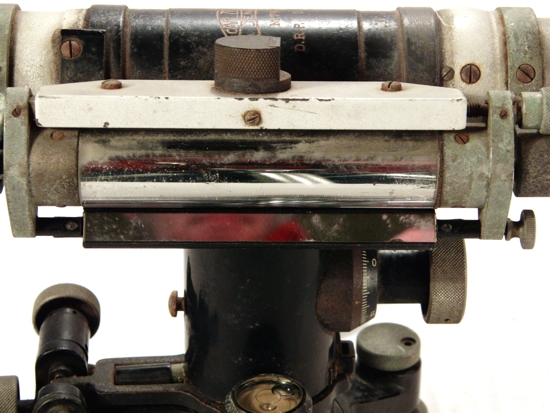

Nivellierinstrument Ni II Hersteller: Carl Zeiss Jena "Mittleres ... Nivellierinstrument für technische Einwägungen von besonders hoher Genauigkeit. Das Fernrohr mit innerer Linse zum Scharfstellen für die verschiedenen Entfernungen besitzt zwei entgegengesetzte Visierlinien, wodurch eine vollkommene Justierung von einem Standpunkt aus in sehr kurzer Zeit ermöglicht wird. Die Wendelibelle kann durch ein neues Prismensystem sowohl vom Okular- wie vom Objektivende aus und infolge der Einstellung der Blasenenden aufeinander ohne Teilung mit doppelter Genauigkeit abgelesen werden. Zur bequemen Einstellung der Libelle dient eine Kippschraube. Das Fernrohr ist mit Entfernungsmeßfäden in solchem Abstande ausgerüstet, daß sich die Entfernungen aus der Lattenablesung l beim Nivellierinstrument II nach der Formel: E = 0,15 m + 100 l ... genau ergeben. Das Fernrohr hat bei Nivellierinstrument II 28-fache ... Vergrößerung. Die Zentimeterfeldereinteilung kann mit Nivellierinstrument II auf ca. 350 m ... abgelesen werden." Quelle: Geo 37, ZEISS Geodätische Instrumente, Seite 7 Voll funktionsfähiger unrestaurierter Zustand, jedoch unjustiert. Ohne Transportkiste und ohne Zubehör. |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
