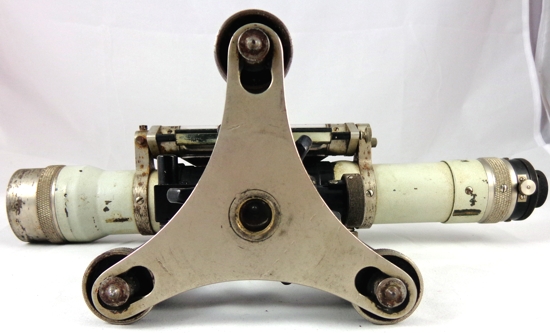

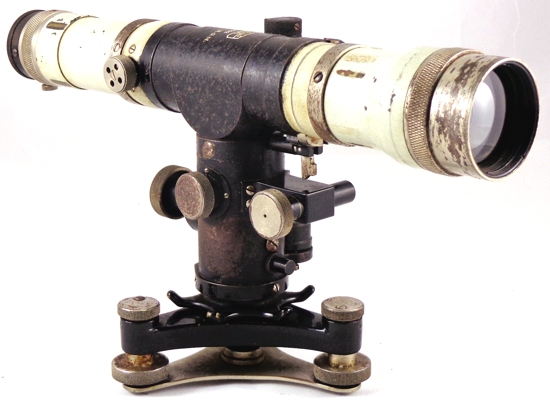

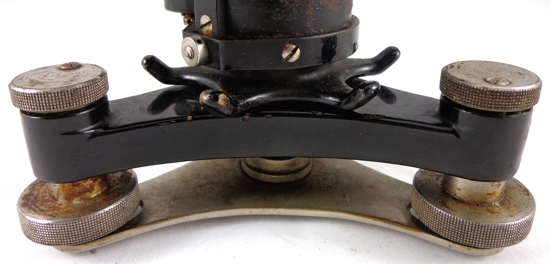

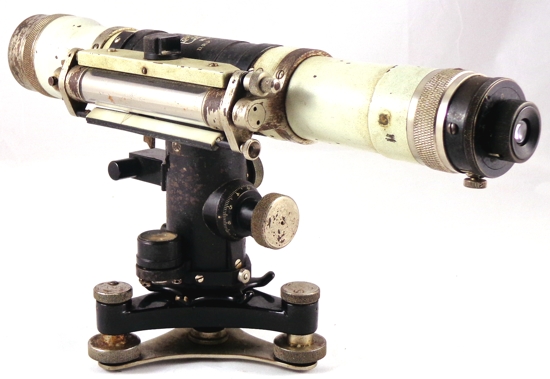

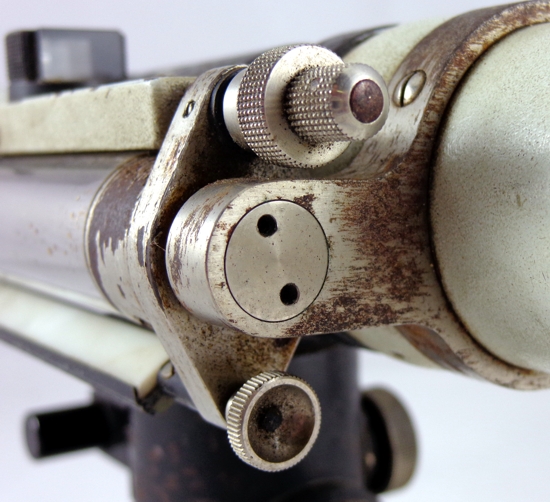

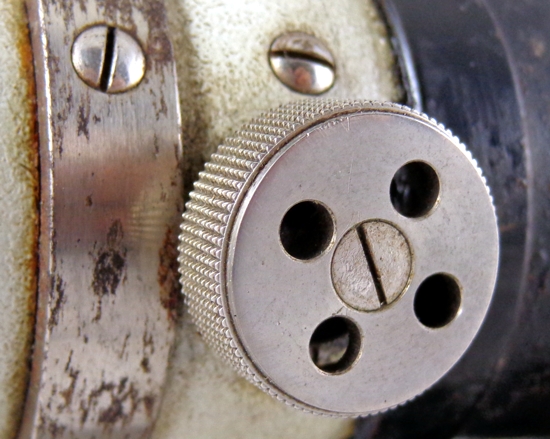

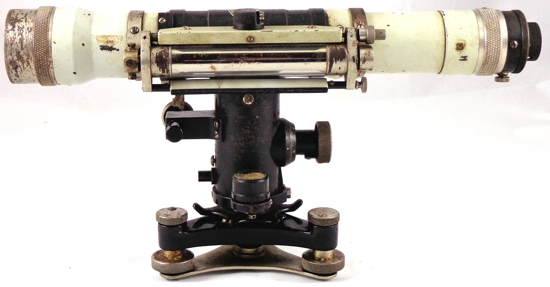

Präzisions-Nivellierinstrument Ni III ohne Keilstricheinstellung

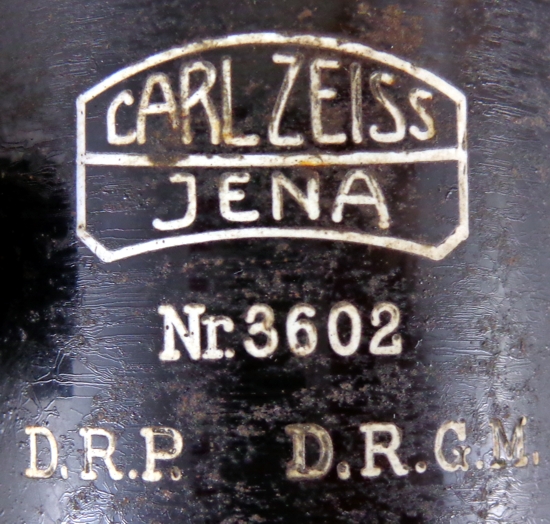

Hersteller: Carl Zeiss Jena
Vergrößerung: 36-fach
Freier Objektivdurchmesser: 45 mm
Fernrohrlänge: 340 mm
Empfindlichkeit der Reversionslibelle: 10 Sek. pro 2 mm
Gewicht des Instrumentes: 4,0 kg
Gewicht des Behälters: 3,2 kg
Gewicht des Statives: 4,5 kg
Maße des Behälters: 40x22x12 cm

Quelle: Quelle: Geo 37, ZEISS Geodätische Instrumente, Seite 8

Baujahr: ca. 1919, recherchiert im Zeiss-Archiv in Jena im April 2014
Preis mit Behälter und Stativ II a: 750,- Reichsmark (Quelle: Geo 54 a RM )

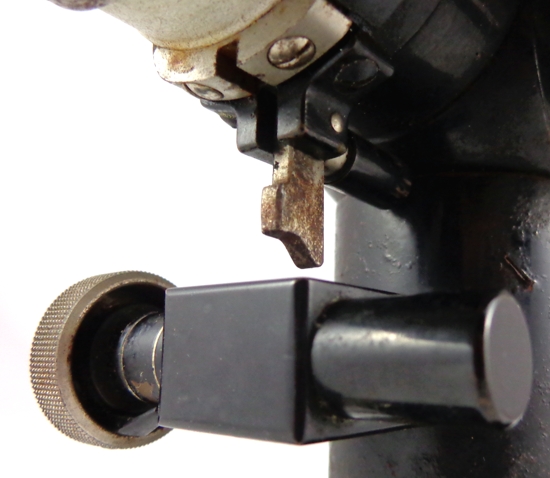

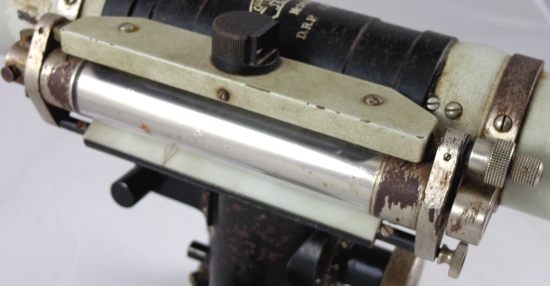

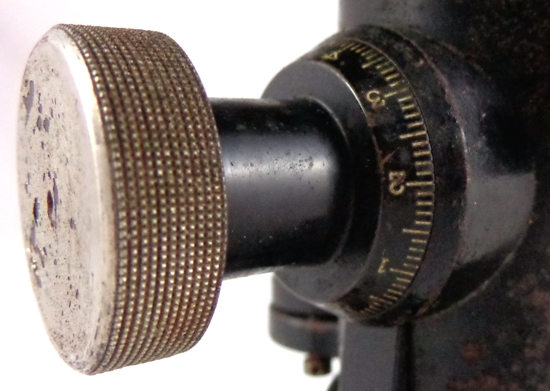

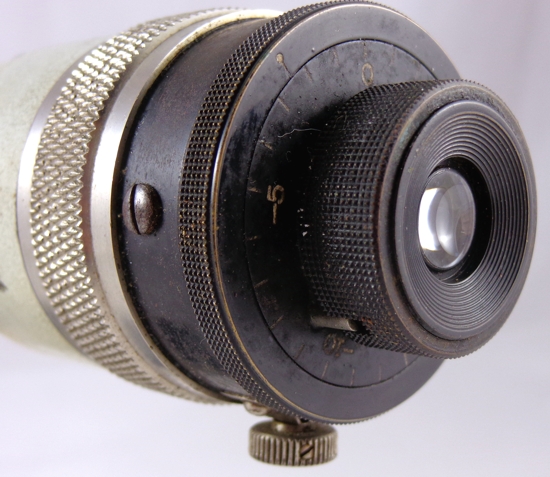

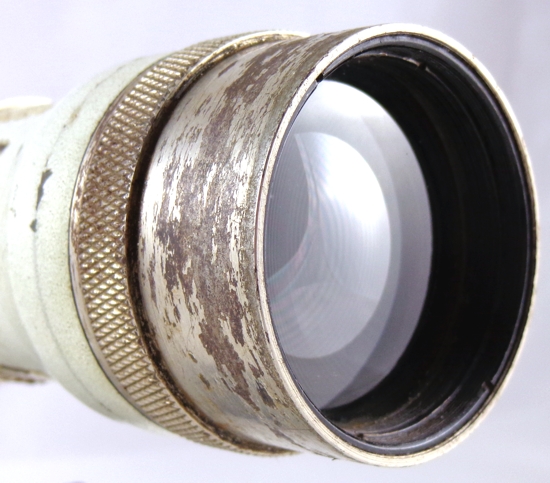

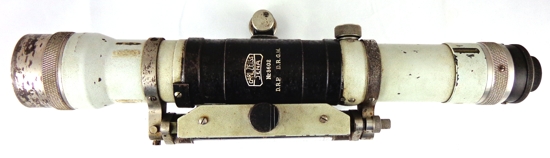

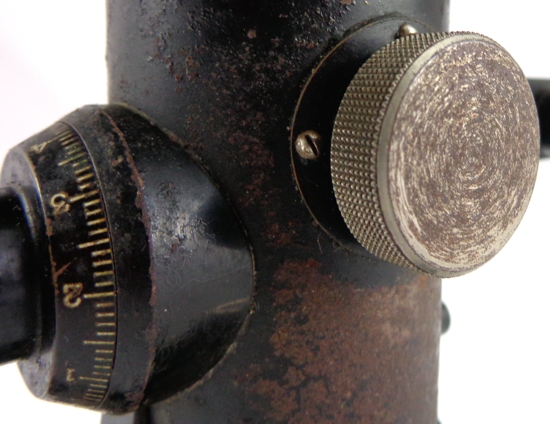

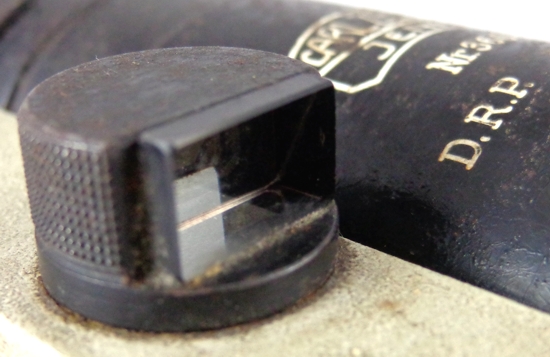

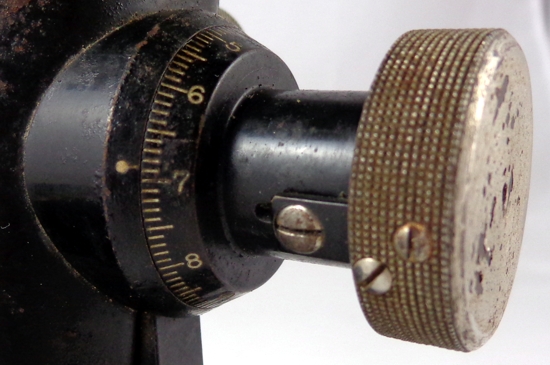

" ... großes Nivellierinstrument für technische Einwägungen von besonders hoher Genauigkeit. Das Fernrohr mit innerer Linse zum Scharfstellen für die verschiedenen Entfernungen besitzt zwei entgegengesetzte Visierlinien, wodurch eine vollkommene Justierung von einem Standpunkt aus in sehr kurzer Zeit ermöglicht wird. Die Wendelibelle kann durch ein neues Prismensystem sowohl vom Okular- wie vom Objektivende aus und infolge der Einstellung der Blasenenden aufeinander ohne Teilung mit doppelter Genauigkeit abgelesen werden. Zur bequemen Einstellung der Libelle dient eine Kippschraube. Das Fernrohr ist mit Entfernungsmeßfäden in solchem Abstande ausgerüstet, daß sich die Entfernungen aus der Lattenablesung l ... beim Nivellierinstrument III nach der Formel: E = 0,20 m + 100 l genau ergeben. Das Fernrohr hat bei Nivellierinstrument ... III 36-fache Vergrößerung. Die Zentimeterfeldereinteilung kann ... mit Nivellierinstrument III auf ca. 450 m Lattenentfernung abgelesen werden."

Quelle: Geo 37, ZEISS Geodätische Instrumente, Seite 7

Voll funktionsfähiger Zustand, jedoch unjustiert. Nur der Beleuchtungsspiegel unter der Röhrenlibelle ist gebrochen, aber er funktioniert trotzdem.

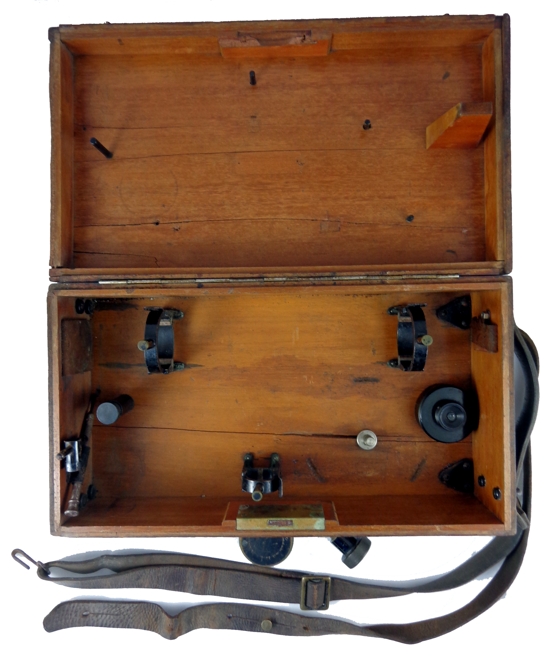

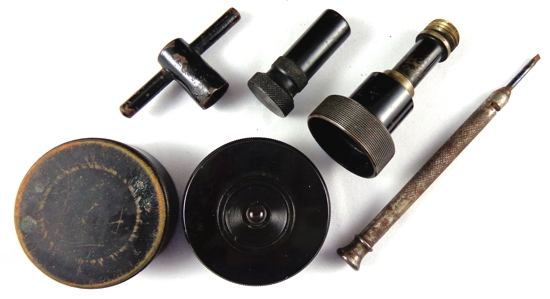

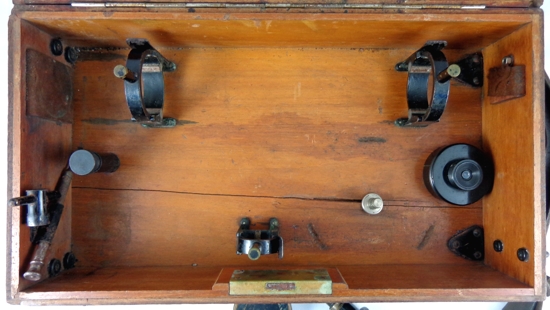

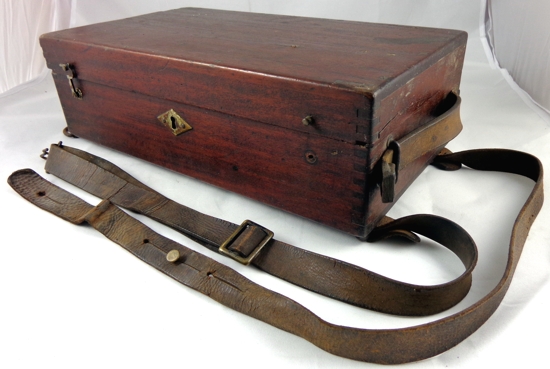

Komplett mit Holztransportkiste samt Trageriemen aus Leder, original Zeiss-Stativ (starr), Sechskantringschlüssel, 2. Okular (für die Justierung), Schutzkappe für das Fernrohr, Ölfläschchen, Schraubendreher und Stativanzugschraube.
