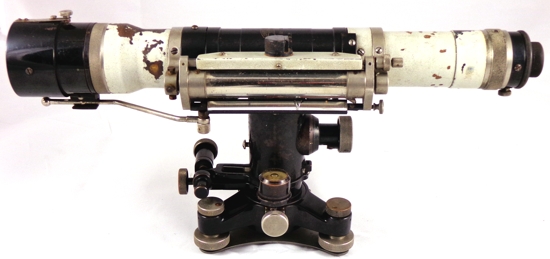

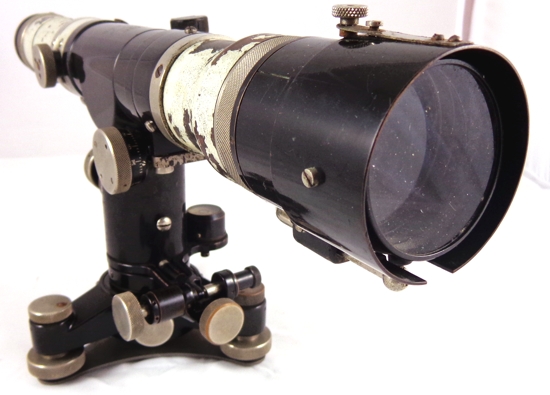

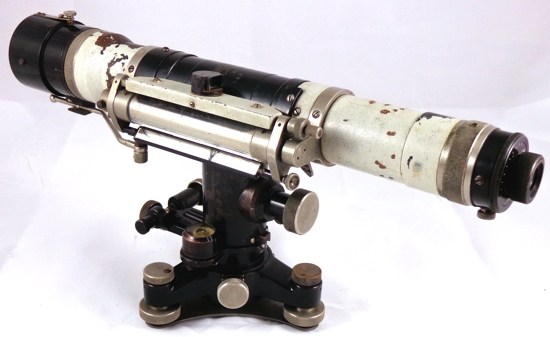

Präzisionsnivellierinstrument Ni III
| Beschreibung |
|

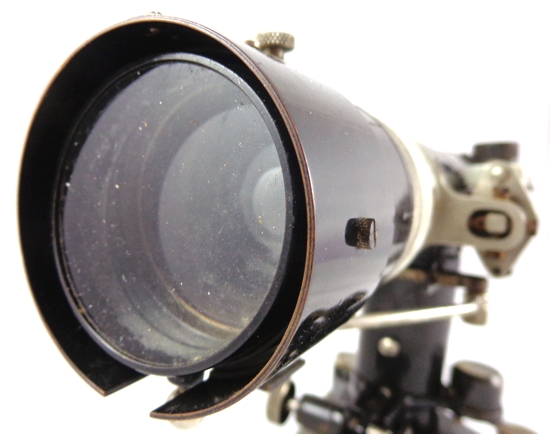

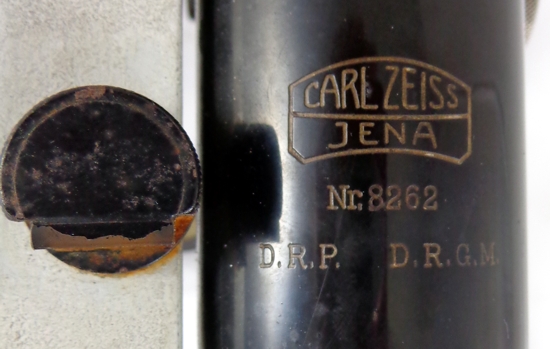

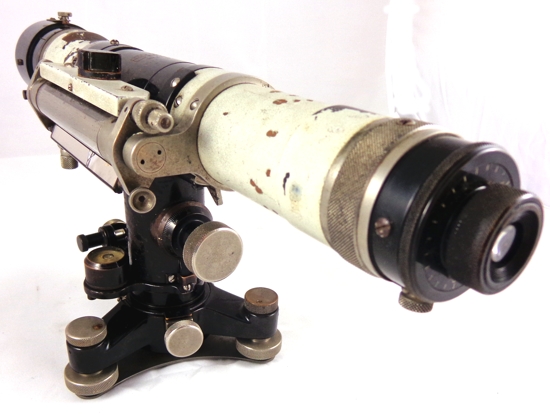

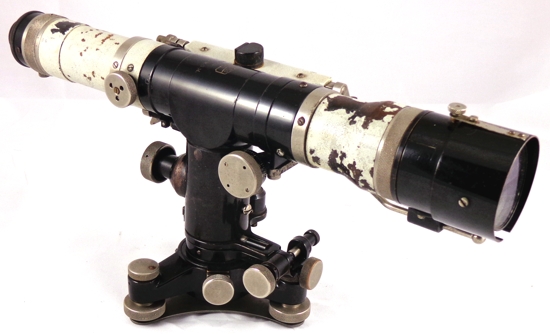

Präzisions-Nivellierinstrument Ni III mit Planplatte und Horizontal-Feintrieb Hersteller: Carl Zeiss Jena " ... großes Nivellierinstrument für technische Einwägungen von besonders hoher Genauigkeit. Das Fernrohr mit innerer Linse zum Scharfstellen für die verschiedenen Entfernungen besitzt zwei entgegengesetzte Visierlinien, wodurch eine vollkommene Justierung von einem Standpunkt aus in sehr kurzer Zeit ermöglicht wird. Die Wendelibelle kann durch ein neues Prismensystem sowohl vom Okular- wie vom Objektivende aus und infolge der Einstellung der Blasenenden aufeinander ohne Teilung mit doppelter Genauigkeit abgelesen werden. Zur bequemen Einstellung der Libelle dient eine Kippschraube. Das Fernrohr ist mit Entfernungsmeßfäden in solchem Abstande ausgerüstet, daß sich die Entfernungen aus der Lattenablesung l ... beim Nivellierinstrument III nach der Formel: E = 0,20 m + 100 l genau ergeben. Das Fernrohr hat bei Nivellierinstrument ... III 36-fache Vergrößerung. Die Zentimeterfeldereinteilung kann ... mit Nivellierinstrument III auf ca. 450 m Lattenentfernung abgelesen werden." "Um bei Feineinwägungen die höchste Genauigkeit zu erzielen, liefern wir zum Nivellierinstrument III eine abnehmbare Einrichtung mit optischer Parallelverschiebung der Ziellienie, bei der das Schätzen an der Latte durch die viel genauere Einstellung auf den nächstliegenden Strich oder die nächstliegende Feldmitte ersetzt wird." Quelle: Geo 37, ZEISS Geodätische Instrumente, Seite 7 und Seite 9 Voll funktionsfähiger Zustand, jedoch unjustiert. Nur der Beleuchtungsspiegel unter der Röhrenlibelle ist gebrochen, aber er funktioniert trotzdem. Komplett mit Holztransportkiste samt Trageriemen aus Leder, Sechskantringschlüssel, 2. Okular (für die Justierung) und Stativanzugschraube. |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
