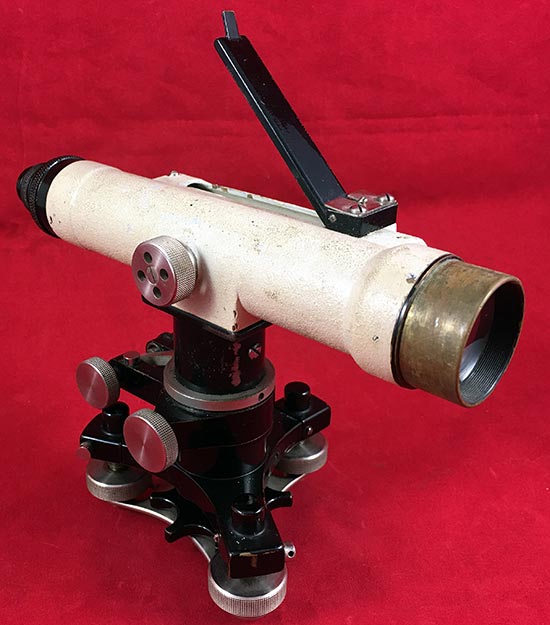

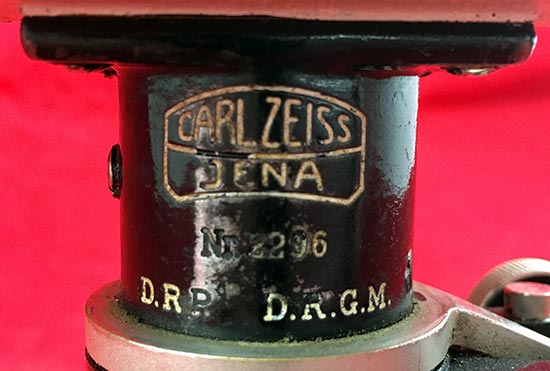

Nivellierinstrument Ni IV - ohne Teilkreis - Nr. 2296

Hersteller: Carl Zeiss Jena
Vergrößerung: 20-fach

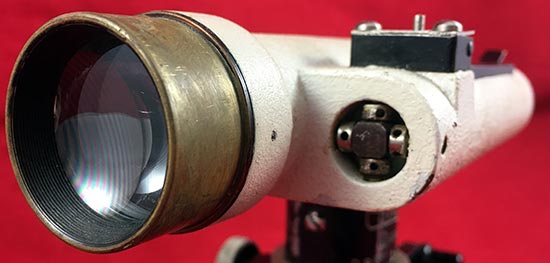

Freier Objektivdurchmesser: 27 mm
Länge des Fernrohres: 200 mm
Baujahr: 1914 (Quelle: Zeiss-Archiv in Jena)

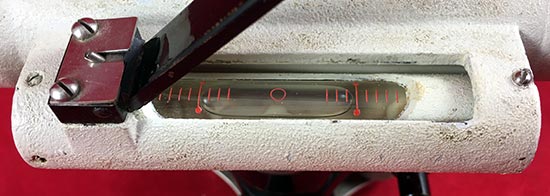

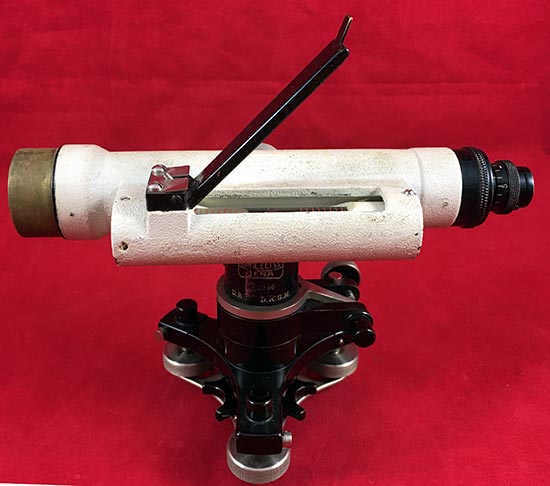

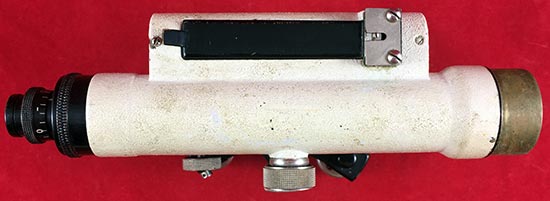

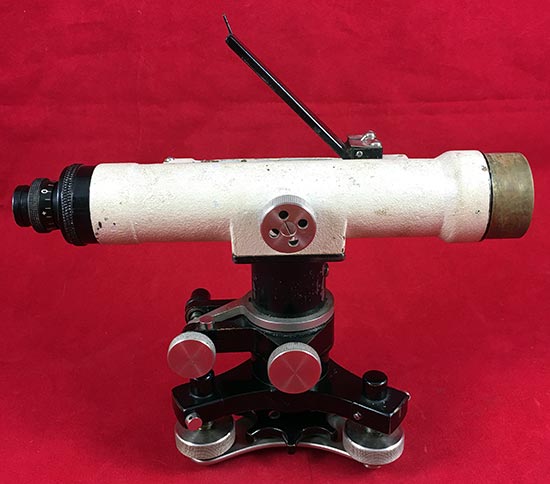

Das hier im Folgenden beschriebene Nivellierinstrument ist eine Rarität! Erstens ist es ein sehr frühes Exemplar. Und zweitens besitzt es noch keine Dosenlibelle. Die Horizontierung erfolgte ausschließlich mit der Röhrenlibelle.

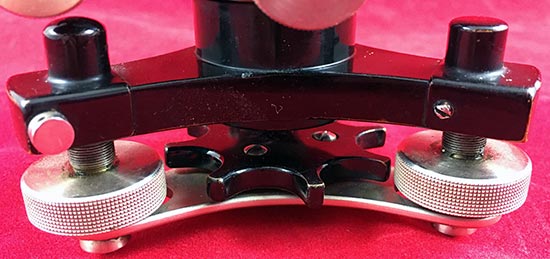

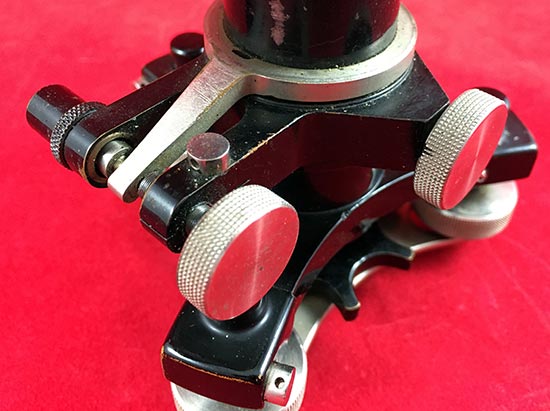

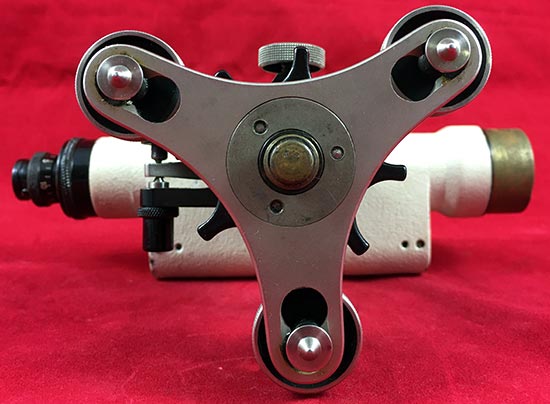

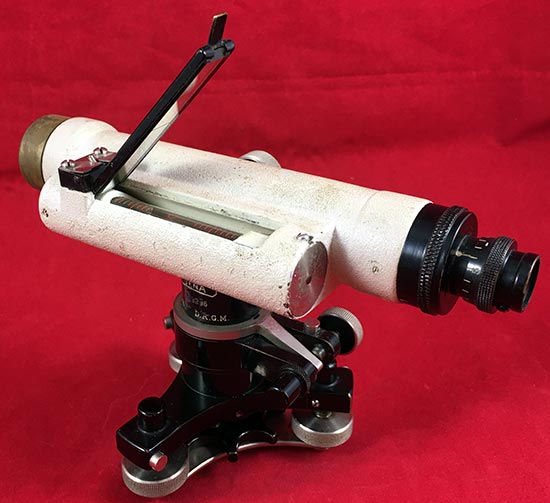

"Kleine Nivellierinstrumente für technische Zwecke, die infolge ihrer unverwüstlichen Konstruktion (Libellengehäuse und Fernrohr aus einem Stück) besonders für die Baustelle geeignet sind. Die Instrumente besitzen nur für die Seitenrichtung Feineinstellung; die Einstellung der Libelle mit besonderer Spiegelablesung geschieht durch die Dreifußschrauben.

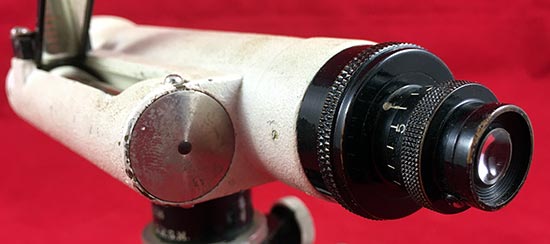

Das Fernrohr wird durch die innere Linse für die verschiedenen Entfernungen scharfgestellt; es vergrößert 20x bei Nivellierinstrument IV, 30x bei Nivellierinstrument V. Die Zentimeterfelderteilung kann mit Nivellierinstrument IV bis auf 250 m und mit Nivellierinstrument V bis auf etwa 350 m abgelesen werden. Das Fernrohr hat Entfernungsmeßfäden in solchem Abstand, daß sich die Entfernungen aus der Lattenablesung l bei Nivellierinstrument IV nach der Formel: E = 0,10 m + 100 l, bei Nivellierinstrument V nach der Formel: E = 0,15 m + 100 l genau ergeben."

"Das Nivellierinstrument IV ist auch mit Horizontalkreis lieferbar, dessen Teilung in 1/2 Grad erfolgt, Nonien-Ablesung mittels 3-facher Lupe bei 360°-Teilung 1 Sexages.-Min., bei 400°-Teilung 2 Zentes.-Min."

Quelle: Geo 37 von 1926, ZEISS Geodätische Instrumente, Carl Zeiss Jena, Seite 11 und 12

Auch nach 105 Jahren (!) noch voll funktionsfähiger Zustand, lediglich die Stehachse muss mal geölt werden. Der Durchblick ist klar und das Strichkreuz mit den Reichenbach´schen Distanzstrichen klar erkennbar. Das Bild ist kopfstehend wie damals üblich.

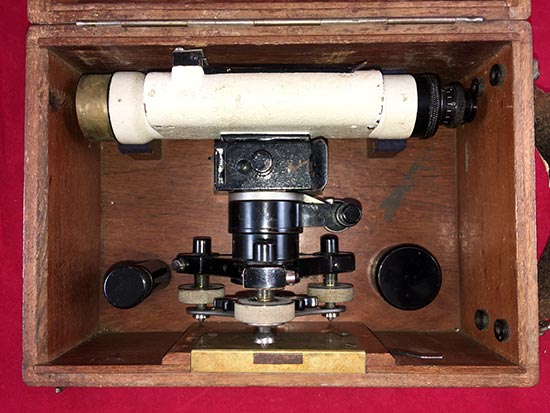

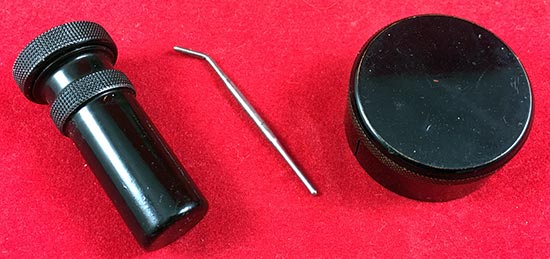

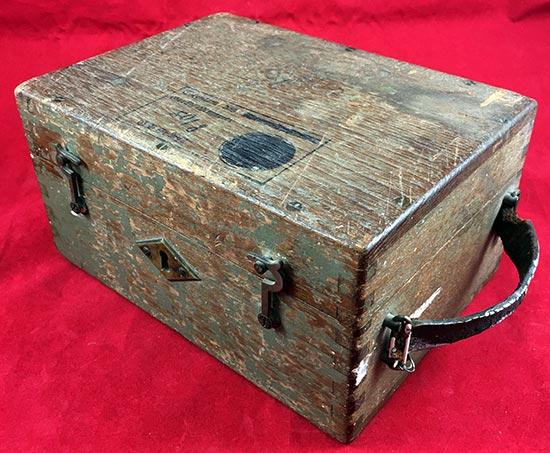

Mit originaler Eichenholztransportbox, Ölbehälter, Justierstift und Objektivdeckel.
