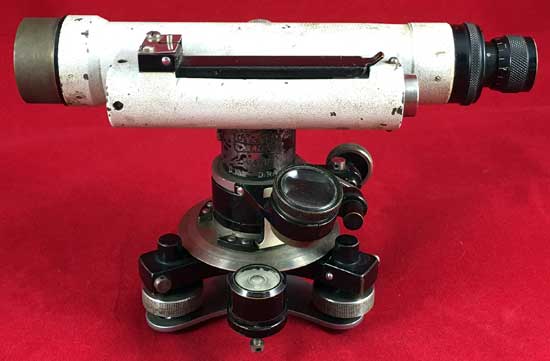

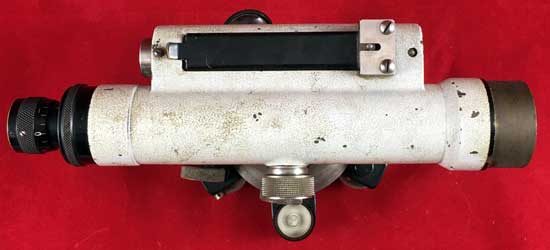

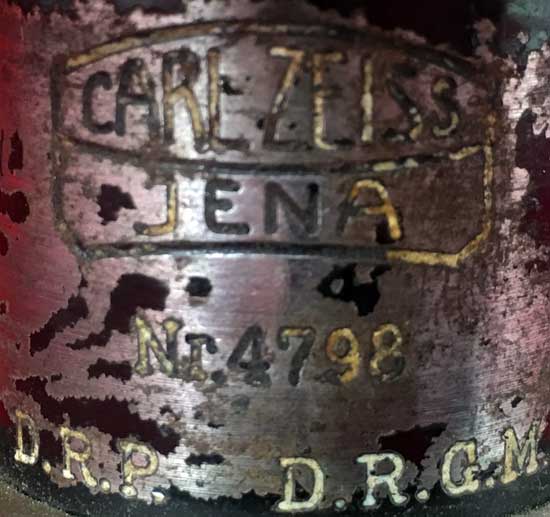

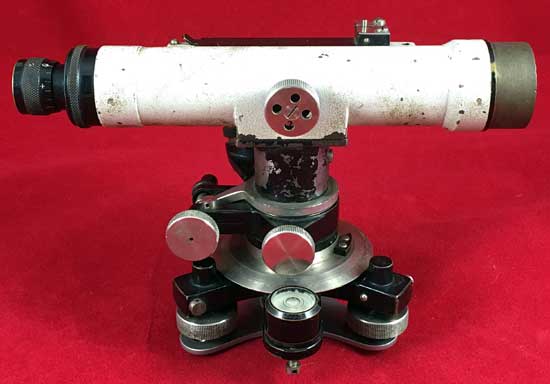

Nivellierinstrument Ni IV - mit Teilkreis - Nr. 4798

Hersteller: Carl Zeiss Jena
Vergrößerung: 20-fach
Freier Objektivdurchmesser: 27 mm
Länge des Fernrohres: 200 mm
Teilkreis: 360 °
Baujahr: 1919 (Quelle: Zeiss-Archiv in Jena)

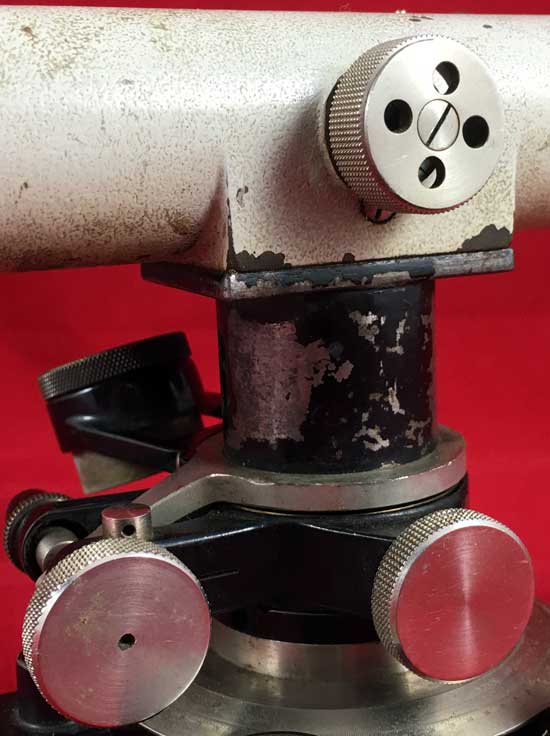

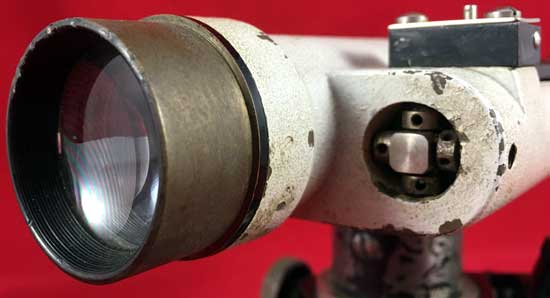

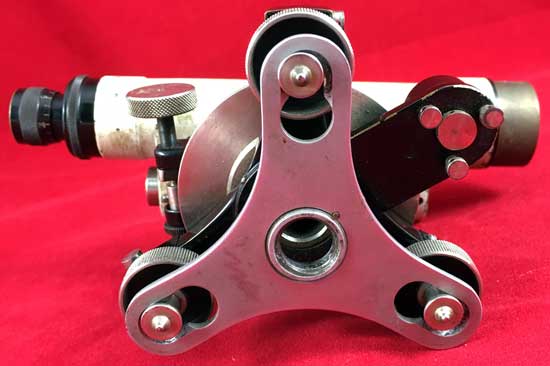

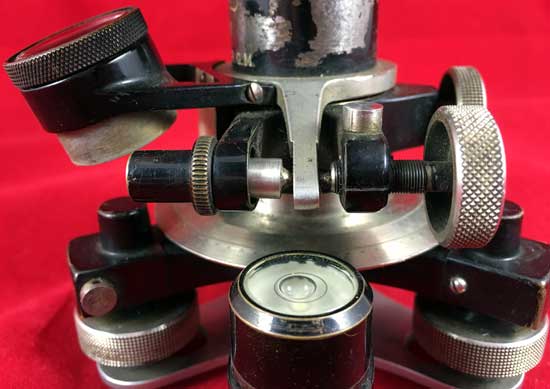

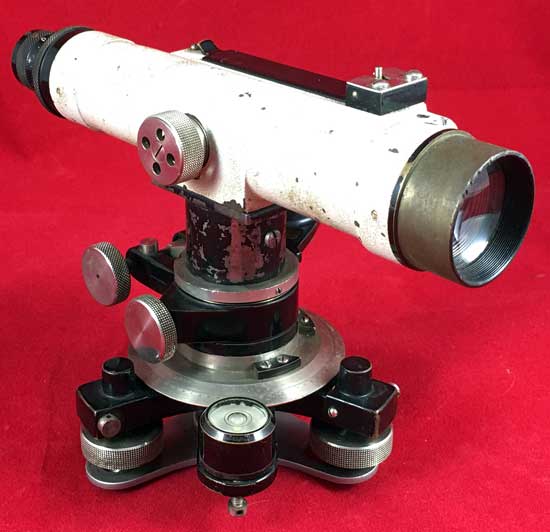

Das hier im Folgenden beschriebene Nivellierinstrument ist eine absolute Rarität! Es verfügt über den sehr selten anzutreffenden Horizontalkreis. Es dürfte sich um eines der ersten mit Horizontalkreis hergestellten Nivellierinstrumente der Baureihe IV handeln, da dieser Kreis noch offen liegt. Die späteren Modelle verfügten über einen geschlossenen Teilkreis. Eine weitere Besonderheit des hier beschriebenen Instrumentes ist das noch vorhandene, originale Zeiss-Stativ. Es verfügt einen genialen Mechanismus zum Feststellen der Fußhöhe. Dies erfolgt über einen exentrisch funktionierenden Klemmhebel - fantastische Konstruktion. Warum dieses Prinzip nicht weiter hergestellt worden ist, entzieht sich leider meiner Kenntnis.

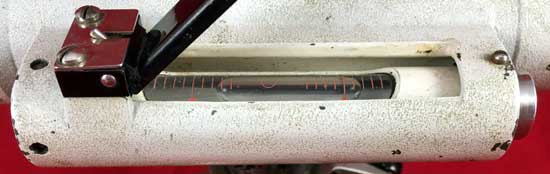

"Kleine Nivellierinstrumente für technische Zwecke, die infolge ihrer unverwüstlichen Konstruktion (Libellengehäuse und Fernrohr aus einem Stück) besonders für die Baustelle geeignet sind. Die Instrumente besitzen nur für die Seitenrichtung Feineinstellung; die Einstellung der Libelle mit besonderer Spiegelablesung geschieht durch die Dreifußschrauben.

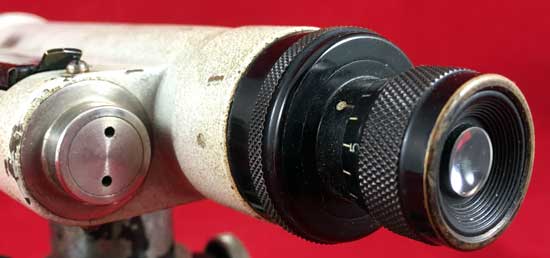

Das Fernrohr wird durch die innere Linse für die verschiedenen Entfernungen scharfgestellt; es vergrößert 20x bei Nivellierinstrument IV, 30x bei Nivellierinstrument V. Die Zentimeterfelderteilung kann mit Nivellierinstrument IV bis auf 250 m und mit Nivellierinstrument V bis auf etwa 350 m abgelesen werden. Das Fernrohr hat Entfernungsmeßfäden in solchem Abstand, daß sich die Entfernungen aus der Lattenablesung l bei Nivellierinstrument IV nach der Formel: E = 0,10 m + 100 l, bei Nivellierinstrument V nach der Formel: E = 0,15 m + 100 l genau ergeben."

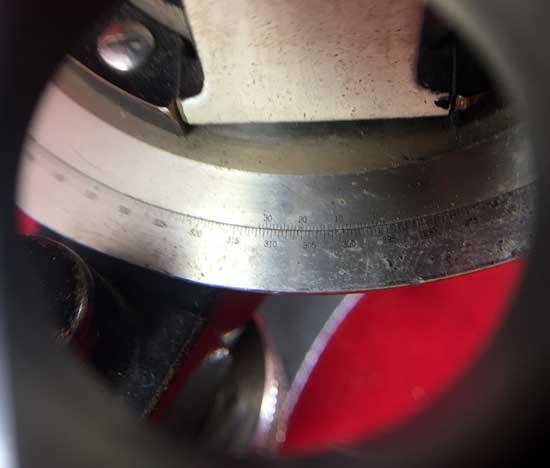

"Das Nivellierinstrument IV ist auch mit Horizontalkreis lieferbar, dessen Teilung in 1/2 Grad erfolgt, Nonien-Ablesung mittels 3-facher Lupe bei 360°-Teilung 1 Sexages.-Min., bei 400°-Teilung 2 Zentes.-Min."

Quelle: Geo 37 von 1926, ZEISS Geodätische Instrumente, Carl Zeiss Jena, Seite 11 und 12

Auch nach 97 Jahren (!) noch voll funktionsfähiger Zustand, jedoch unjustiert.

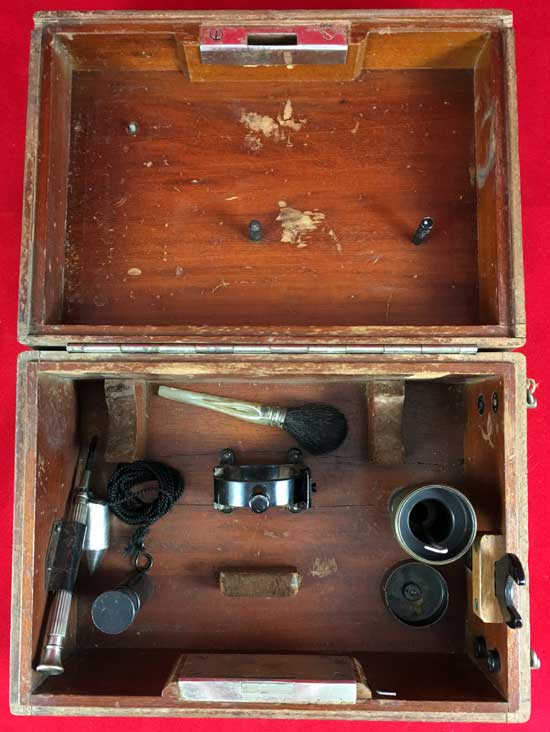

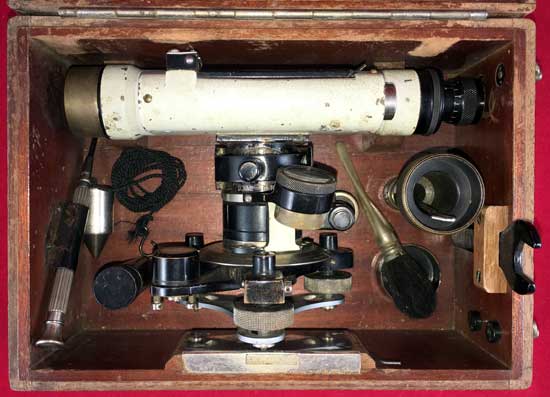

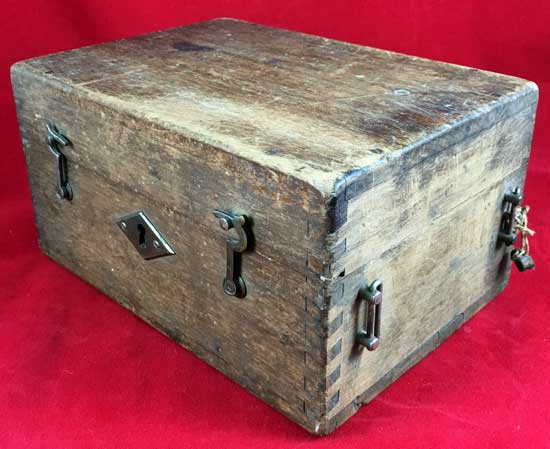

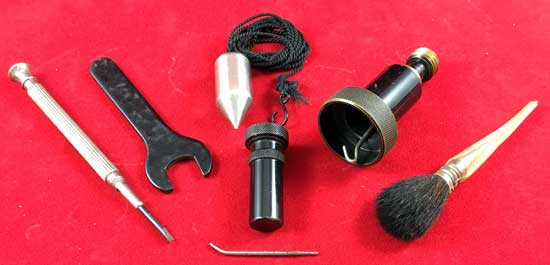

Mit originaler Eichenholztransportbox, Schraubendreher (noch aus Metall), Sechskantringschlüssel, Schnurlot, Ölbehälter, Justierstift, Stativanzugschraube und Staubpinsel.
