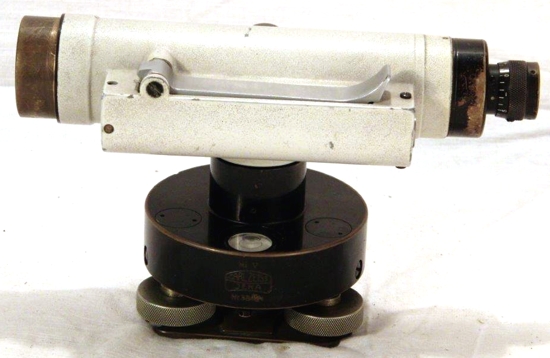

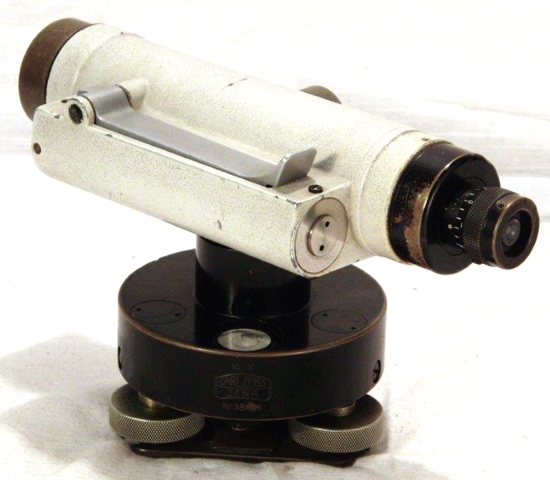

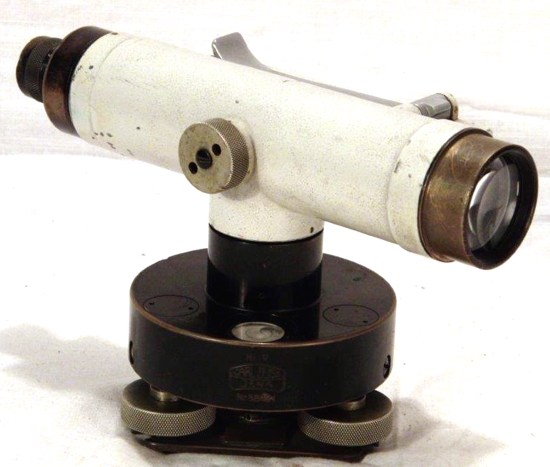

Nivellierinstrument Ni V
Hersteller: Carl Zeiss Jena
Vergrößerung: 25-fach
Freier Objektivdurchmesser: 30 mm
Länge des Fernrohres: 190 mm
Mittlerer Fehler pro km Doppelnivellemet: 8 mm
"Nivellier V. Einfaches Bauplatznivellier für Profilaufnahmen und Angaben von Bauhöhen."
Quelle: Geo 150, 25 Jahre ZEISS NIVELLIERE, Seite 14

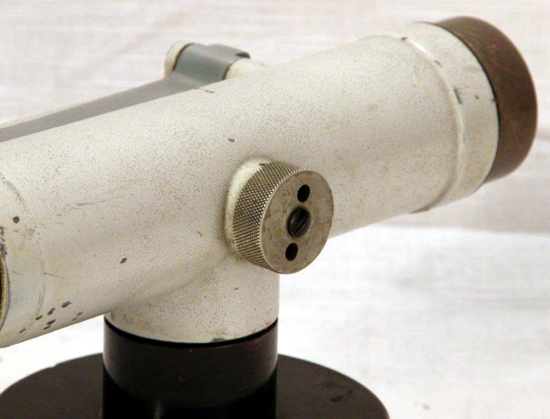

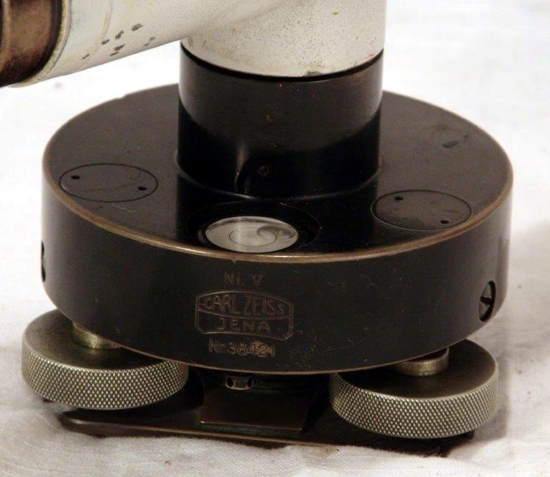

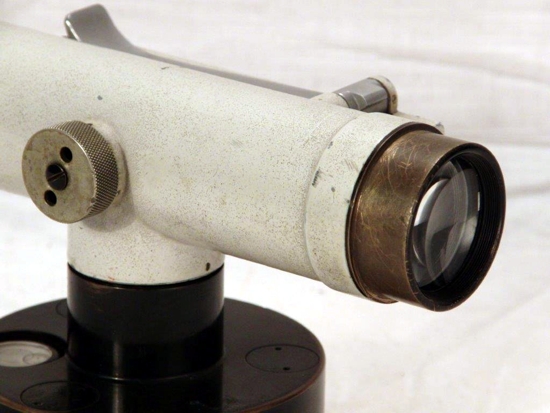

"Der neue Nivellier V ist ein einfacher Bauplatznivellier für Profilaufnahmen und Angaben von Bauhöhen. Die Hauptbauteile, Fernrohr mit Libelle, Stehachse und Dreifuß sind von bester optischer und mechanischer Qualität. Fernrohr und Libellengehäuse sind aus einem einzigen Metallstück. Der verchromte Metallspiegel dient auch als Schutz und Abschlussdeckel der Libelle. Das Baunivellier V unterscheidet sich von den nächsten Modellen lediglich dadurch, dass die für ein einfaches Nivellement nicht unbedingt erforderlichen Klemm- und Feinzielschrauben weggelassen wurden. Das Anzielen der Latte geschieht, sehr rasch und ausreichend genau, durch freihändiges Einstellen. Die einmal ausgeführten Justierungen der Ziellinie senkrecht zur Stehachse und der Spielpunktstangente der Libelle parallel zur Ziellinie sind erfahrungsgemäß beim Nivellier IV und V sehr dauerhaft."
Quelle: Carl Zeiss Archiv, www.archive.zeiss.de/dzeig.FAU?sid=3C1EA09617&dm=3&thes=1&ipos=%2300000287%23
Voll funktionsfähiger Zustand, jedoch unjustiert.

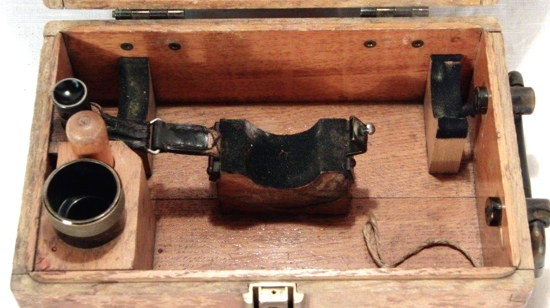

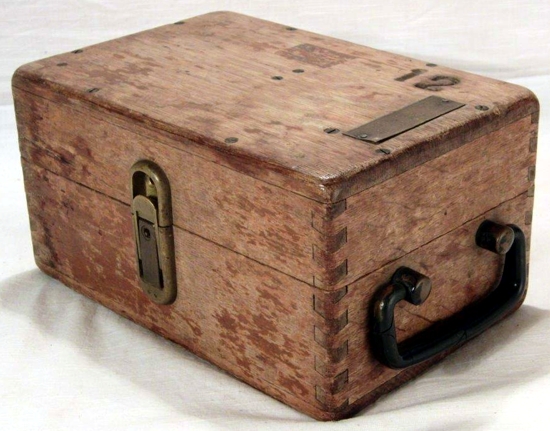

Mit originaler Eichenholztransportbox, Schraubendreher, Ölfläschchen und Stativanzugschraube.
|
