Reduktions-Tachymeter Dahlta - Herstellungsnummer 71830

Hier möchte ich Ihnen ein absolut selteneses Instrument vorstellen. Nach meinen Recherchen müsste es auf Grund der Herstellungsnummer eigentlich nach 1945 hergestellt worden sein. Die Prägung auf dem Instrument lautet jedoch 1944, was m.E. nur das Herstellungsjahr sein könnte.

Zum Gerät gehört die originale Holztransportkiste mit Trageriemen aus Leder sowie der Objektivdeckel und ein Steilsichtprisma für das Fernrohrokular.

Das Instrument selbst befindet sich in einem guten Zustand. Alle Funktionen sind gegeben und der Horizontalkeilkreise lässt sich gut ablesen. Das Bild ist klar und gut erkennbar.

Da es meines Erachtens nach ein sehr seltenes Exemplar ist, habe ich möglichst viele Bilder gemacht. So soll es möglich sein, dem Betrachter einen umfangreichen Gesamteindruck zu vermitteln.

Auf diesem Wege möchte ich mich noch einmal ganz herzlich beim Verkäufer des Dahlta bedanken.

Zuerst möchte ich Ihnen 8 Bilder vom Instrument im Betrachtungswinkel von jeweils 45 ° zeigen:

Das nächste Bild zeigt den Aufbau des Instrumentes:

Die nächsten Fotos zeigen einige Detailaufnahmen des Dahlta:

 Indexlibelle

 Nivellierlibelle

 Querlibelle


Dosenlibelle


Objektiv


Okular


 Beleuchtungsspiegel für Horizontalkreis


 Ableseokular des Horizontalkreises


 Klappspiegel für die Indexlibelle

Fokussierknopf


 Die folgenden Bilder zeigen eine Messung der Entfernung zwischen der Stehachse des Dahlta und dem Zielpunkt, der Dahlta-Latte. Die Kontrollmessung mit einem Stahlbandmaß hat die optisch ermittelte Entfernung von 11,40 m nahezu bestätigt. Der Abstand laut Bandmaß betrug 11,42 m, was einem Fehler von etwa 0,2 % entspricht.

 Im Vordergrund das einsatzbereite Dahlta, im Hintergrund rechts die Dahlta-Latte


 Im Spiegel erkennbar die einspielende Höhenindexlibelle


 Die einspielende Querlibelle


Ablesung an der Dahlta-Latte

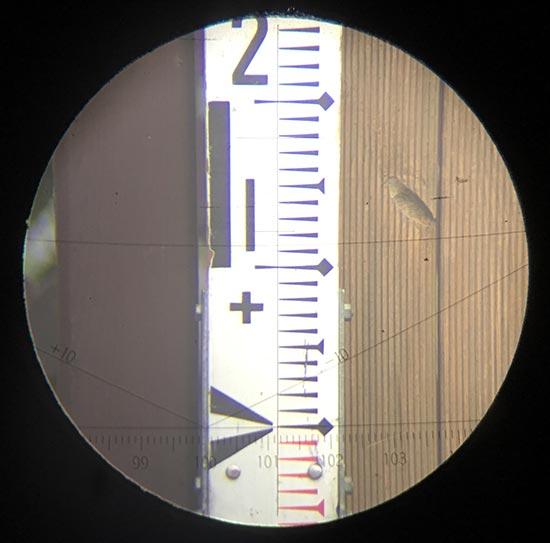

Fernrohrgesichtsfeld
Horizontalentfernung 0,114 x 100 = 11,4 m
Höhenunterschied 0,201 x-10 = -2,01 m
Zenitwinkel 101,14^g

Ausschnitt aus der Gebrauchs- und Justieranweisung


 Hier noch die Ablesung des Horizontalwinkels:


328,725^g

 Zum Messen habe ich eine ältere Dahlta-Latte von NEDO verwendet, welche sich in einem tadellosen Zustand befindet. Hier einige Bilder:

Die Latte im zusammengeklappten Transportzustand


 Die einspielende Dosenlibelle

 Der Hersteller und der Händler





Ansicht von oben



Ansicht von unten



Innenansicht des Deckels der Transportkiste



 Stempel im Deckel innen:

 Innenansicht des Unterteiles der Transportkiste

 Klebezettel auf dem Boden der Transportkiste

 Das Dahlta im Transportzustand in der Kiste

Das Zubehör: der Objektivdeckel und das Steilsichtprisma



 Metallschild des Händlers auf dem Deckel der Transportkiste

 Die geschlossene Transportkiste mit Trageriemen aus Leder
