Theodolit Th 40 cme
| Beschreibung |
|
Theodolit Th 40 - cme - Seriennummer 255590 Hersteller: Carl Zeiss Jena "Der Theodolit 40 dient zum Messen von Richtungen und Winkeln. Seine wichtigsten Teile sind: das Fernrohr mit Höhenkreis, das - in seiner Stütze klappbar gelagert - über dem Seitenkreis geschwenkt wird. Der Seitenkreis selbst ist ist um eine lotrecht stehende Büchse drehbar, die zugleich Lager für die Schwenkachse der Stütze des Fernrohres ist und selbst vom Dreifuß getragen wird." Quelle: Gebrauchs- und Justieranweisung zum THEODOLIT 40, Druckschrift blc G 42-051-1, Seite 1 Voll funktionsfähiger Zustand, nur die beiden Korne auf dem Fernrohr zum Anzielen fehlen. Die Optik ist klar und alles ist deutlich erkenn- und ablesbar. Der Theo verfügt über folgendes Zubehör: Metalltransportkiste, Sonnenblende, Röhrenbussole und die Beleuchtungseinrichtung. |
 |
|
 |
|
 Objektivansicht Fernrohrlage I |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 Theodolit 40, Fertigungskennzeichen cme, Seriennummer |
|
 Links das Ableseokular und rechts das Fernrohrokular |
|
 Links der Einstellknopf L für die Indexlibelle, mittig die Querlibelle, rechts der Einstellknopf H für die Höhenrichtung |
|
 Die Röhrenbussole |
|

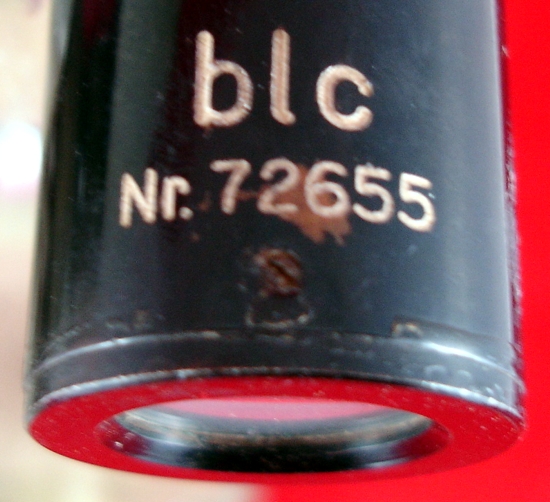

 Oben: blc = Fertigungskennzeichen für Carl Zeiss Jena, Militärabteilung, unten die Seriennummer |
|

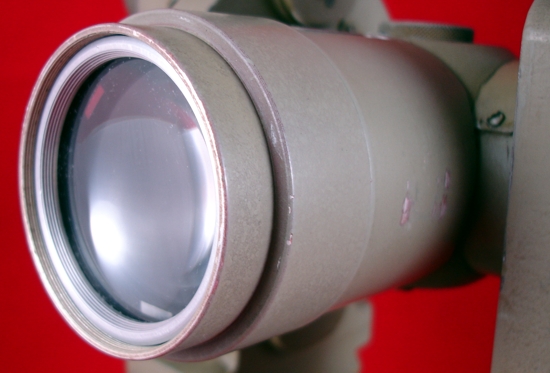

 Das Fernrohrobjektiv |
|

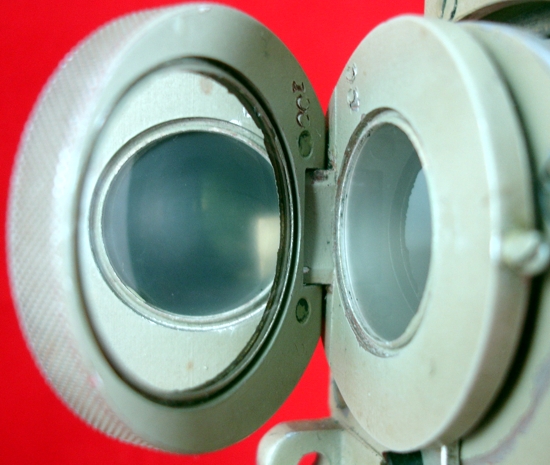

 Der Beleuchtungsspiegel |
|
 Oben der Beleuchtungsspiegel, darunter das Ableseprisma der Indexlibelle, dann die Längslibelle (Indexlibelle) und darunter der Reflektor für die Indexlibelle |
|
 Unter der Röhrenbussole der Klemmknopf für die Höhenbewegung, darunter die Mikrometertrommel |
|
 Die Dosenlibelle |
|
 Unter dem Reflektor für die Indexlibelle die Buchsen für den Beleuchtungskasten |
|
 Das optische Lot |
|
 Draufsicht |
|
 Ansicht von unten auf den Dreifuß und das optische Lot |
|
 Die Sonnenblende |
|
 Metallbehälter mit Haube und Boden |
|
 Der Boden vom Metallbehälter |
|
 Blick in die Haube des Metallbehälters |
|
 Der Beleuchtungskasten in der Haube untergebracht |
|
 Hier war das Begleitbuch und die Gebrauchsanweisung untergebracht. |
|
 Der Metallbehälter im Transportzustand. Die gelbe Farbe ist nicht original, diese war olivgrün. |
|
