Repetitions-Theodolit III
| Beschreibung |
|
Repetitions-Theodolit Th III - 400 gon-Teilkreise - Seriennummer 50412
Hersteller: Carl Zeiss Jena
Baujahr: ca. 1941
Endlich! Nach einem Th III habe ich sehr lange gesucht. Er befindet sich in einem technisch voll funktionsfähigen Zustand. Lediglich das Fernrohrbild ist etwas blass und auf der Vertikalkreisanzeige sind "Netze" erkennbar. Dafür verfügt er über ein Schraubenmikrometer, welches als Zusatzeinrichtung separat bestellt werden konnte. Der optische Zustand kann mit 2- bewertet werden auf einer Scala von 1 bis 5, wobei der Zustand 1 als neuwertig zu bezeichne wäre. Als Zubehör ist die originale Holztransportkiste mit Trageriemen aus Leder, der Schraubendreher, das Ölfläschchen sowie der Maulschlüssel vorhanden.

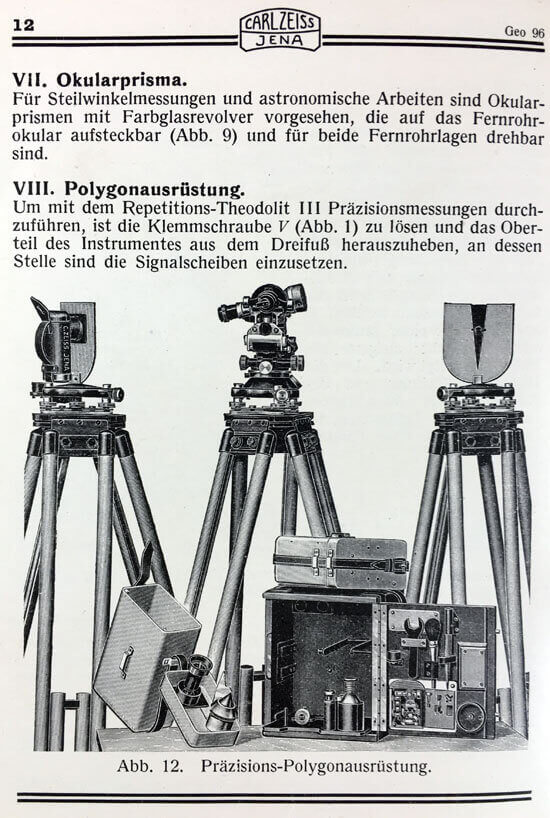

Alle technischen Parameter sowie die Bezeichnung der Bauteile kann den unten eingefügten Bildern entnommen werden - unterhalb der Instrumentenbilder.
|
 |
|
 |
|
 |
|
 |
|
 Modellbezeichnung, Hersteller und Herstellungsnummer (v.o.) |
|

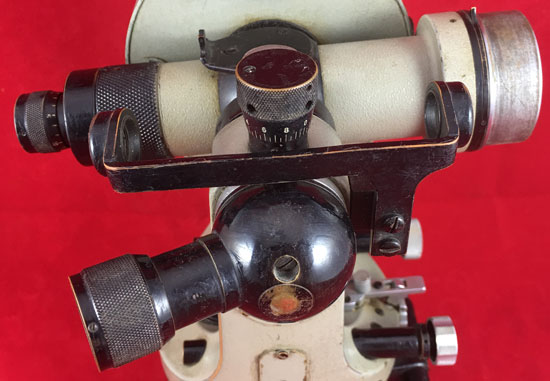

 Oben mittig die Mikrometertrommel mit beidseitigen Ableselupen |
|
 Links eine der beiden Ableselupen, rechts das Fernrohrobjektiv |
|
 Der Spiegel für die Höhenkreisbeleuchtung |
|
 Das einspielende Libellenprisma der Libelle für den Höhenkreis |
|
 Das Libellenprisma, die Libelle für den Höhenkreis, der Reflektor zur Libelle (v.o.) |
|
 Der Fokussierring für die Strichplatte am Fernrohrokular |
|

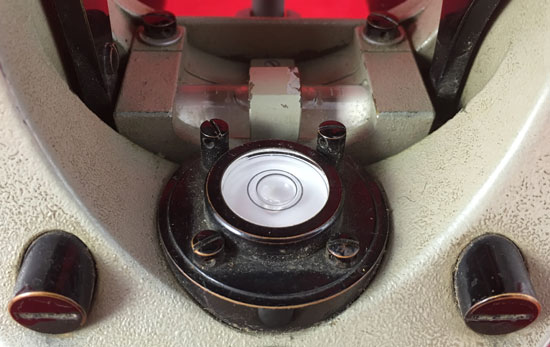

 Vorn die Dosenlibelle, dahinter die Querlibelle |
|
 Blick durch die Ableselupe auf die Mikrometertrommel |
|
 Blick durch das Ableseokular: links der Horizontalkreis (142g, rechts der Vertikalkreis (128,1g) |
|
 Blick durch das Fernrohr |
|
 Feinstellschraube für das Fernrohr, Repetitions-Hebel, Feinstellschraube für die Höhenkreislibelle, Feinstellschraube für die Seitenbewegung, Klemme für die Seitenbewegung (v.o.l.) |
|
 Links der Spiegel für die Horizontalkreisbeleuchtung |
|
  Die beiden Spiegel für die Horizontalkreisbeleuchtung |
|
 Draufsicht |
|
 Ansicht von unten |
|
 Blick in die geöffnete Transportkiste mit Zubehör |
|
 Links das noch vorhandene Zubehör sowie der Theodolit in Transportstellung |
|
 Klebezettel unterhalb des Theodoliten auf dem Behälterboden, wahrscheinlich aus 1939 |
|

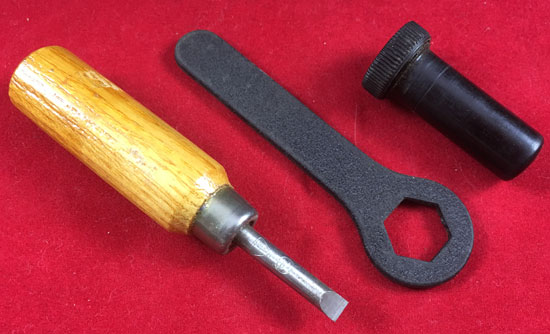

 Das Zubehör: Schraubendreher, Maulschlüssel für das Stativ und das Ölfläschchen |
|
 Die Transportkiste mit den Trageriemen aus Leder |
|
  Details der Transportkiste: Das Schloss sowie einer der beiden Karabinerhaken |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
