Theodolit Th. II m.V.

Beschreibung

ZEISS-Theodolit II mit Vertikalkreis - Seriennummer 45913

Hersteller: Carl Zeiss Jena
Vergrößerung: 27-fach
Objektivdurchmesser: 40 mm
Fernrohrlänge: 175 mm
Empfindlichkeit der Alhidadenlibelle: 30 Sekunden pro 2 mm
Vergrößerung des Ablesemikroskopes: 42-fach
Durchmesser des Horizontalkreises: 95 mm
Durchmesser des Vertikalkreises: 48 mm
Teilung in 1/3 ° bei 360°
Gewicht des Instrumentes: 6,3 kg (mit Vertikalkreis)
Gewicht des Holzbehälters: 4,6 kg (mit Zubehör)
Abmessungen des Holzbehälters: 34 x 24 x 20 cm

Quelle: Gebrauchs- und Justieranweisung zum ZEISS Theodolit II und Zusatzeinrichtungen, Carl Zeiss Jena, Druckschrift Geo 121/III, Seite 2

"Der neue Zeiss-Theodolit II ist ein Instrument, das die Vorzüge eines Theodoliten modernster Konstruktion in sich vereinigt, durch kleine Dimensionen, geringes Gewicht, formschönen und stabilen Aufbau sich auszeichnet und dabei die Leistungsfähigkeit eines ungleich größeren und schwereren Schraubenmikroskoptheodoliten besitzt. Die Kreise, Ablesemikroskope, Achsen, Fuß- und Feinstellschrauben sind gegen äußere Einflüsse geschützt eingebaut. Deshalb ist die Widerstandsfähigkeit des Instrumentes sehr groß. Alhidade und Kreisbuchse sind in den bewährten zylindrischen Stahlachsen gelagert, die sich bei Temperaturschwankungen nicht festsetzen. Durch sinnreiche Anordnung aller während der Messung zu betätigenden Teile ist einfache und sichere Handhabung gewährleistet und ein rasches Arbeiten bei sämtlichen Messungen ermöglicht."

Quelle: ZEISS UNIVERSAL-Theodolit II, Carl Zeiss Jena, Druckschrift Geo 113, Seite 4

Fast voll funktionsfähiger Zustand, jedoch unjustiert. Die Umschaltung zwischen Hz- und V-Ablesung funktioniert nicht. Eventuell ist es nur eine einfache Ursache in der inneren Mechanik. Da mir aber das Fachwissen fehlt, wage ich mich nicht ran.

Den Theo habe ich leider ohne jegliches Zubehör und ohne die Transportbox bekommen.

Seitenansicht von rechts Fernrohrlage I

Objektivansicht Fernrohrlage I

Seitenansicht von links Fernrohrlage I

Okularansicht Fernrohrlage I

Theodolit II, Warenzeichen, Seriennummer

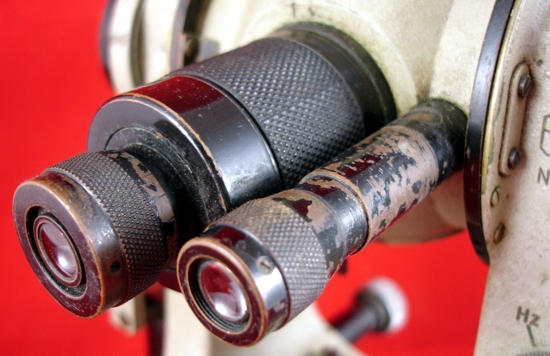

Links das Fernrohrokular und das Ableseokular, rechts das Objektiv mit Diopterkorn
Von oben: der kippbare Spiegel für die Beleuchtung der Kreisablesestellen und des Strichkreuzes, das Prisma für die Libellenbeobachtung, die Höhenindexlibelle und der kippbare Beleuchtungsspiegel für die Höhenindexlibelle	Der geöffnete dreh- und kippbare Spiegel für die Beleuchtung der Kreisablesestellen und des Strichkreuzes
Hinten die Röhrenlibelle mit Schutzbügel, vorn die Dosenlibelle
Links oben die Feinkippschraube, rechts oben die Einspielschraube für die Höhenindexlibelle, unten links die Klemme der Seitenbewegung und vorn mittig die Feinstellschraube für die Seitenbewegung
Links der Triebknopf für die Hz-Kreis-Verstellung, darunter die Sicherungsscheibe, rechts unten die Klemme der Seitenbewegung
Links die Draufsicht, rechts die Ansicht der Grundplatte von unten
