Theodolit Th. II m.V.
| Beschreibung |
|
ZEISS-Theodolit II mit Vertikalkreis - Seriennummer 55816 Hersteller: Carl Zeiss Jena Quelle: Gebrauchs- und Justieranweisung zum ZEISS Theodolit II und Zusatzeinrichtungen, Carl Zeiss Jena, Druckschrift Geo 121/III, Seite 2
"Der neue Zeiss-Theodolit II ist ein Instrument, das die Vorzüge eines Theodoliten modernster Konstruktion in sich vereinigt, durch kleine Dimensionen, geringes Gewicht, formschönen und stabilen Aufbau sich auszeichnet und dabei die Leistungsfähigkeit eines ungleich größeren und schwereren Schraubenmikroskoptheodoliten besitzt. Die Kreise, Ablesemikroskope, Achsen, Fuß- und Feinstellschrauben sind gegen äußere Einflüsse geschützt eingebaut. Deshalb ist die Widerstandsfähigkeit des Instrumentes sehr groß. Alhidade und Kreisbuchse sind in den bewährten zylindrischen Stahlachsen gelagert, die sich bei Temperaturschwankungen nicht festsetzen. Durch sinnreiche Anordnung aller während der Messung zu betätigenden Teile ist einfache und sichere Handhabung gewährleistet und ein rasches Arbeiten bei sämtlichen Messungen ermöglicht." Quelle: ZEISS UNIVERSAL-Theodolit II, Carl Zeiss Jena, Druckschrift Geo 113, Seite 4 Leider nicht voll funktionsfähiger Zustand. Die Umschaltung zwischen Hz- und V-Ablesung funktioniert nicht, nur der Horitontalkreis ist sichtbar. Eventuell ist es nur eine einfache Ursache in der inneren Mechanik. Da mir aber das Fachwissen fehlt, wage ich mich nicht ran. Die Seitenfeintriebschraube hat Spiel und die Indexlibelle ist leer. Die Transportbox und einiges Zubehör ist vorhanden, siehe Foto. Besonderheit: |
 Seitenansicht von rechts Fernrohrlage II |
|
 Seitenansicht von rechts vorn Fernrohrlage II |
|
 Seitenansicht von links Fernrohrlage II |
|
 Seitenansicht von links hinten Fernrohrlage II |
|
 Modellbezeichnung, Hersteller, Herstellungsnummer (von oben) |
|
 Seitenansicht Oberteil von links vorn Fernrohrlage II Objektiv mit Diopterkorn, Klemme für Fernrohrkippung, Trommel für Koinzedenzeinstellung, Umschaltknopf für Hz- und V-Ablesung, Dosenlibelle (von oben links in Uhrzeigerrichtung) |
|
 Okularansicht Fernrohrlage II, Ableseokular für die Teilkreisanzeigen, Fernrohrokular mit Dioptrienteilung (von links) |
|
 Prisma für Libellenbeobachtung |
|

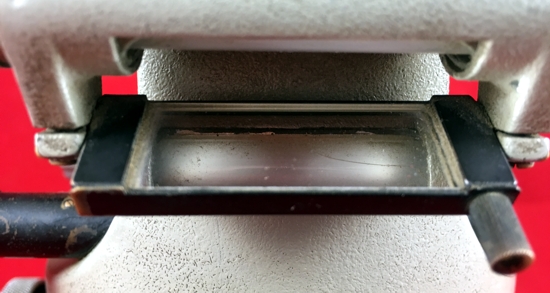

 kippbarer Beleuchtungsspiegel für Höhenindexlibelle (man erkennt den Riss, welcher wahrscheinlich für den Flüssigkeitsverlust und somit für den Defekt der Höhenindexlibelle ursächlich ist) |
|
 vorn die einspielende Dosenlibelle, dahinter die Röhrenlibelle |
|
 Seitenansicht Unterteil von rechts vorn Fernrohrlage II Triebknopf für Horizontalkreisverstellung, Feinkippschraube, Einspielschraube für Höhenindexlibelle, Feinstellschraube der Seitenbewegung, Klemme der Seitenbewegung (von mitte links in Uhrzeigerrichtung) |
|
 Triebknopf für HZ-Kreis-Verstellung, Sicherungsscheibe für Triebknopf (von oben) |
|
 Blick in die geöffnete Holztransportkiste |
|
 Deckel mit geöffnetem Seitenfach |
|
 Unterteil der Transportkiste |
|
 Th. II in Transportstellung |
|
 Zubehör: Trockenmittel, Halterung (Eigenbau) für eine Bussole, Zwischenstück für die Taschenlampe, Objektivdeckel, Maulschlüssel, Schraubendreher |
|
 Metallschild außen auf der Holztransportkiste: Reichsautobahn Vermessungsamt Köln |
|
 Metallschild außen auf der Holztransportkiste: Ing. Lotzgesell VDI Nivelliere, Theodolite Vermessungszubehör KÖLN Friesenstr. 82 Telefon 21 26 20 VDI steht für Verband Deutscher Ingenieure |
|
 Die Holztransportkiste |
|
