Theodolit Th. II o.V.

Beschreibung

ZEISS-Theodolit II ohne Vertikalkreis - Seriennummer 42669

Hersteller: Carl Zeiss Jena
Vergrößerung: 27-fach
Objektivdurchmesser: 40 mm
Fernrohrlänge: 175 mm
Empfindlichkeit der Alhidadenlibelle: 30 Sekunden pro 2 mm
Vergrößerung des Ablesemikroskopes: 42-fach
Durchmesser des Horizontalkreises: 95 mm
Teilung in 1/3 ° bei 360°
Gewicht des Instrumentes: 6,3 kg (mit Vertikalkreis)
Gewicht des Holzbehälters: 4,6 kg (mit Zubehör)
Abmessungen des Holzbehälters: 34 x 24 x 20 cm

Quelle: Gebrauchs- und Justieranweisung zum ZEISS Theodolit II und Zusatzeinrichtungen, Carl Zeiss Jena, Druckschrift Geo 121/III, Seite 2

"Der neue Zeiss-Theodolit II ist ein Instrument, das die Vorzüge eines Theodoliten modernster Konstruktion in sich vereinigt, durch kleine Dimensionen, geringes Gewicht, formschönen und stabilen Aufbau sich auszeichnet und dabei die Leistungsfähigkeit eines ungleich größeren und schwereren Schraubenmikroskoptheodoliten besitzt. Die Kreise, Ablesemikroskope, Achsen, Fuß- und Feinstellschrauben sind gegen äußere Einflüsse geschützt eingebaut. Deshalb ist die Widerstandsfähigkeit des Instrumentes sehr groß. Alhidade und Kreisbuchse sind in den bewährten zylindrischen Stahlachsen gelagert, die sich bei Temperaturschwankungen nicht festsetzen. Durch sinnreiche Anordnung aller während der Messung zu betätigenden Teile ist einfache und sichere Handhabung gewährleistet und ein rasches Arbeiten bei sämtlichen Messungen ermöglicht."

Quelle: ZEISS UNIVERSAL-Theodolit II, Carl Zeiss Jena, Druckschrift Geo 113, Seite 4

Voll funktionsfähiger Zustand, jedoch unjustiert.

Mit originaler Holztransportbox, Stativanzugschraube, Beleuchtungskabel, Zwischenstück für die Taschenlampe, Schraubandreher, Maulschlüssel, 2 Schrauben (Verwendung unklar) und der Objektivdeckel.

Seitenansicht von rechts Fernrohrlage I

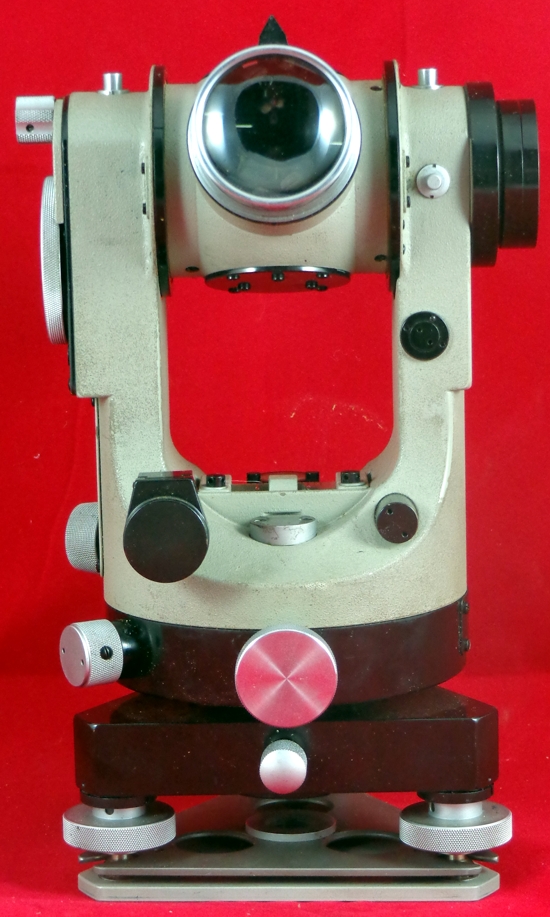

Objektivansicht Fernrohrlage I

Seitenansicht von links Fernrohrlage I

Okularansicht Fernrohrlage I

Theodolit II ohne Vertikalkreis, Logo, Seriennummer



Kippbarar Spiegel für Beleuchtung der Kreisablesestellen und des Strichkreuzes
Objektiv mit Diopterkorn
Röhrenlibelle (mit Schutzbügel) und Dosenlibelle
links die Feinstellschraube für die Fernrohrkippung (mit Abdeckung)

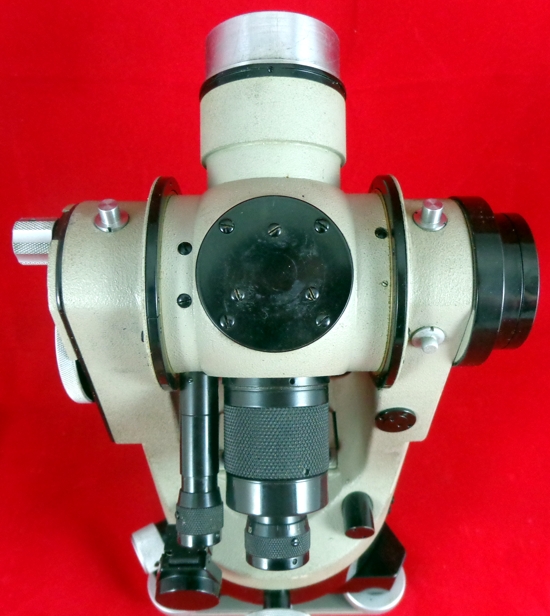

Fernrohrokular mit Dioptrienteilung, rechts das Ableseokular
links hinten der Triebknopf für die Hz-Kreis-Verstellung, unten die Klemme der Seitenbewegung und rechts die Feinstellschraube für die Seitenbewegung
geöffnete Abdeckung über der Feinstellschraube für die Fernrohrkippung
mittig die beiden roten Indexmarken (müssen exakt übereinander liegen, sonst erscheint der Indexstrich im Ablesemikroskop verschoben)

Ansicht der Grundplatte von unten
Plastikschild im Deckel mit Angabe, wie alles verpackt werden muss
Deckelansicht, oben rechts Zwischenstück für die Taschenlampe, unten der Objektivdeckel
Blick in die Transportbox
Beleuchtungskabel im separaten Kasten des Deckels
Zubehör, leider nicht mehr komplett
