Skalentheodolit Theo 020 B

Beschreibung

Skalentheodolit Theo 020 B - Seriennummer 301031

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 30-fach
Freie Objektivdurchmesser: 40 mm
Mittl. Fehler einer in 2 FL gemessenen Richtung +/- 3 " (+/- 1 mgon) oder eines dreifach im Hin- und Rückgang repetierten Winkels +/- 1 " (+/- 0,3 mgon)

Hauptanwendungsgebiete:

Polygonierungen Über- und Untertage
Kleintriangulationen, geodätische Festpunktbestimmungen
geodätisch-astronomische Anschlussmessungen
Paßpunktbestimmungen
Trassierungen
Deformationsmessungen
Einrichtearbeiten, z.B. im Montage-, Wohnungs- und Maschinenbau
Absteckarbeiten im Ingenieurbau
parallaktische Winkelmessungen
Tachymetrie im ebenen Gelände
trigonometrische Höhenmessungen

Voll funktionsfähiger und sehr guter Zustand, offensichtlich selten benutzt und excellent gepflegt vom Vorbesitzer.

Mit originaler Metalltransportbox, Sonnenblende, Sechskantringschlüssel, Putztuch, Schnurlot und 2 Justiernadeln.

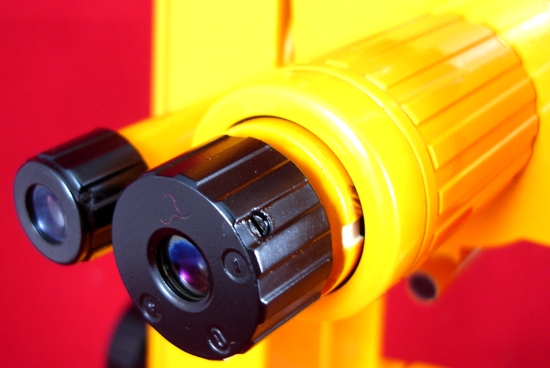

Links das Ablesemikroskop der Teilkreise, rechts das Fernrohrokular mit Dioptrieneinstellung
Das Fernrohrobjektiv
Die Geräte-Seriennummer
Röhren- und Dosenlibelle
Warenzeichen und Typenschild
Die Repetitionsklemme
Das optische Lot

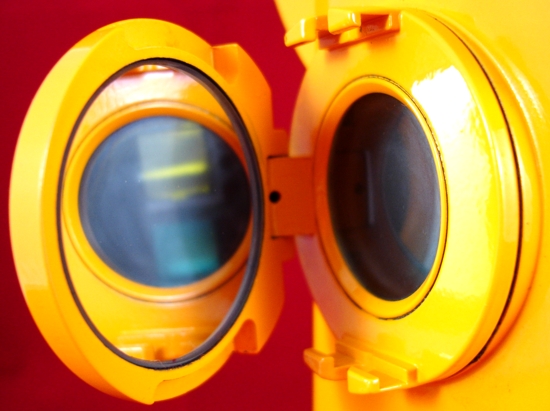

Der Beleuchtungsspiegel für Horizontal- und Vertikalkreis
Oben der Umschaltknopf zum Ausblenden des Vertikalkreises, unten die Feintriebschrauben für die Seitenbewegung (hinten) und für die Höhenbewegung (vorn)
Draufsicht auf den Theodolit
Ansicht von unten auf den Dreifuß - sieht wie neu aus
Das Zubehör in der Plastebox

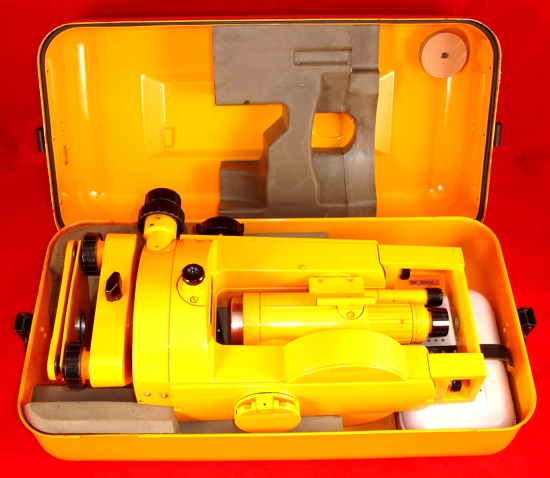

Der Theodolit im Transportzustand verpackt
Die originale Metalltransportbox, erkenntlich an den angebrachten Seriennummern
