Tachymeter-Theodolit Theo 030

Beschreibung

Tachymeter-Theodolit Theo 030 - Herstellungsnummer 101099

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 25-fach
Objektivdurchmesser: 35 mm
Fernrohrlänge: 195 mm

Sehfeldwinkel: 1,6°

Multiplikationskonstante: 100

Additionskonstante: 0

Kürzeste Zielweite: 1,9 m

Größte Zielweite (1-cm-Latte) für Schätzung +/- 0,5 mm: etwa 100 m

Größte Zielweite (1-cm-Latte) für Ablesung +/- 0,5 cm: etwa 350 m

Winkelwert für 2 mm Blasenweg

- der Querlibelle: 30"

- der Höhenindexlibelle: 30"

- der Dosenlibelle: 8'

- der Nivellierlibelle (auf Wunsch): 30"
Horizontalkreis

- Durchmesser: 94 mm

- Skalenwert: 1^c bzw. 1'

- Schätzbarkeit der Anzeige auf: 0,2^c bzw. 0,1'

Vertikalkreis

- Durchmesser: 74 mm

- Skalenwert: 1^c bzw. 1'

- Schätzbarkeit der Anzeige auf: 0,25^c bzw. 0,2'

Mikroskopvergrößerung: 65x

Kreisteilung der Teilkreise und der Bussole: 400^g

Durchmesser des Teilkreises der Kriesbussole: 60 mm

Skalenkreis des Teilkreises der Kreisbussole: 1^g bzw. 1°

Höhe des Instrumentes (Kippachsenhöhe): 200 mm

Gewicht des Instrumentes: 4,0 kg
Gewicht des Behälters: 4,4 kg
Maße des Behälters: 25 x 37 x 18 cm

Baujahr: ca. 1955 bis 1958

"Der Tachymeter-Theodolit Theo 030 ist für alle geodätischen Arbeiten geeignet, bei denen für die einmal in beiden Fernrohrlagen gemessene Richtung ein mittlerer Fehler bis zu +/- 15^cc bzw. 5" zulässig ist. Die Hauptanwendungsgebiete sind

- Polygonierung

- Kleintriangulierung

- Absteckungsarbeiten

- Präzisions-Tachymetrie für das Kataster

- topografische Tachymetrie (Kartiertisch)"

Quelle: Gebrauchsanleitung zum ZEISS Tachymeter-Theodolit Theo 030, Druckschriften-Nr. CZ 10-G 158-1, Seite 1 bis 3, von 1955

Voll funktionsfähiger und sehr guter Zustand, jedoch unjustiert. Das Zubehör befindet isch in einem augenscheinlich unbenutzten Zustand.

Mit originaler, nummerngleicher Holztransportkiste und Trageriemen aus Leder, Kreisbussole, Beleuchtungsadapter für die Beleuchtung der Indexlibelle, Schnurlot, Sechskantringschlüssel, gefülltes Ölfläschchen, Sonnenblende, Schraubendreher, 2 Justiernadeln, 4 Ersatzglühbirnen, Staubpinsel sowie 3 Putztücher.

Dieses Instrument ist etwas ganz Besonderes. Es wurde mit der Kreisbussole für die NVA (Nationale Volksarmee) der ehemaligen DDR ausgeliefert. Das letzte Mal wurde der Theo am 06.06.1990, also kurz vor der Währungsunion am 01.07.1009 - geeicht (justiert) laut der beiliegenden Messmittelbegleitkarte. Er war höchstwahrscheinlich ein Depot-Instrument. Diese wurden meist nur eingelagert, um im Ernstfall sofort und fehlerfrei einsatzbereit zu sein.





Hersteller, Modellbezeichnung, Herstellungsnummer, Qualitätssiegel
Messmittelbegleitkarte, Vorder- und Rückseite
Prüfplakette vom Juni 1990
Blick durch das Fernrohr: Bild steht Kopf
Mikroskopanzeige der Teilkreise: oben der Horizontalkreis - 61,23^g, unten der Vertikalkreis - 103,78^g
Ablesung an der Kreisbussole - 293,3^g
Das Fernrohrobjektiv
Links das Fernrohrokular, darüber die Kimme, rechts das Mikroskopokular
Oben die Indexlibelle, darunter die Querlibelle und rechts die Dosenlibelle
Der Beleuchtungsspiegel für die Beleuchtung der Teilkreise
Die Kreisbussole in Arbeitsstellung, zum Duschschlagen des Fernrohres kann sie ausgeschwenkt werden

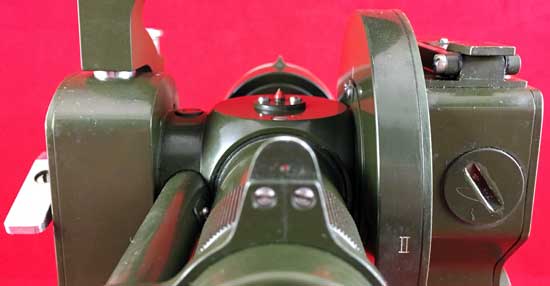

Der Zentrierkörner (rot) zum Zentrieren unter Firstpunkten
Blickrichtung beim Anzielen von der Kimme über den Zentrierkörner zum Korn
Oben links die Feinstellschraube für die Fernrohrkippung, oben rechts die Höhenindexschraube, untenlinks die Feinstellschraube für die Seitenbewegung, rechts daneben der Klemmhebel für die Seitenbewegung, mittig unten die Klemmschraube für den Steckzapfen
Mittig die Querlibelle, rechts unterhalb die Horizontalkreisklemme
Ansicht von oben
Ansicht von unten

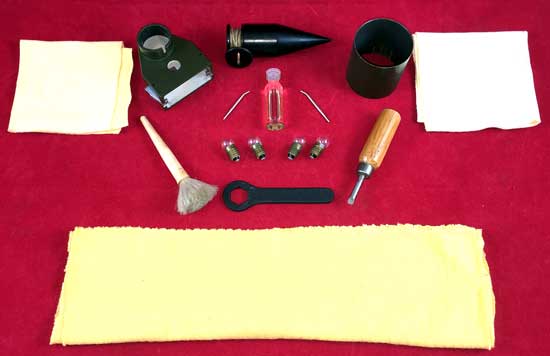

Das Zubehör
Die geöffnete Transportkiste mit den Trageriemen aus Leder
Blick in die Innenseite vom Deckel
Links unten die handschriftlich eingetragene Herstellungsnummer des Theo 030, rechts oben ein Stempel vom Depot der NVA
Blick in den Unterteil der Transportkiste mit dem Zubehör und den Begleitpapieren der NVA
Das vollständig vorhandene Zubehör in der Transportkiste verstaut
Aufkleber außen auf der Transportkiste
Die Transportkiste mit den Trageriemen aus Leder - alles sehr gut erhalten
