Ich möchte Ihnen hier einen sehr gut erhaltenen Tachymetertheodolit Theo 030 mit Kreisbussole vorstellen.

Hier haben Sie die Möglichkeit, die gesamte Internetseite nach Begriffen zu durchsuchen. Dies soll Ihnen helfen, die gewünschten Informationen schnell und einfach zu finden.

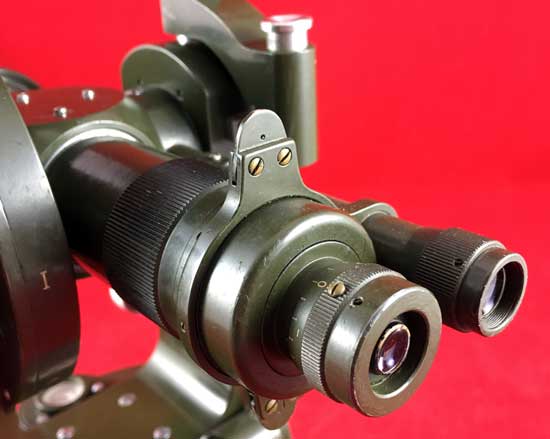

Tachymeter-Theodolit Theo 030

Beschreibung

Tachymeter-Theodolit Theo 030 - Herstellungsnummer 85529

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 25-fach
Objektivdurchmesser: 35 mm
Fernrohrlänge: 195 mm

Sehfeldwinkel: 1,6°

Multiplikationskonstante: 100

Additionskonstante: 0

Kürzeste Zielweite: 1,9 m

Größte Zielweite (1-cm-Latte) für Schätzung +/- 0,5 mm: etwa 100 m

Größte Zielweite (1-cm-Latte) für Ablesung +/- 0,5 cm: etwa 350 m

Winkelwert für 2 mm Blasenweg

- der Querlibelle: 30"

- der Höhenindexlibelle: 30"

- der Dosenlibelle: 8'

- der Nivellierlibelle (auf Wunsch): 30"
Horizontalkreis

- Durchmesser: 94 mm

- Skalenwert: 1^c bzw. 1'

- Schätzbarkeit der Anzeige auf: 0,2^c bzw. 0,1'

Vertikalkreis

- Durchmesser: 74 mm

- Skalenwert: 1^c bzw. 1'

- Schätzbarkeit der Anzeige auf: 0,25^c bzw. 0,2'

Mikroskopvergrößerung: 65x

Kreisteilung der Teilkreise und der Bussole: 400^g

Durchmesser des Teilkreises der Kriesbussole: 60 mm

Skalenkreis des Teilkreises der Kreisbussole: 1^g bzw. 1°

Höhe des Instrumentes (Kippachsenhöhe): 200 mm

Gewicht des Instrumentes: 4,0 kg
Gewicht des Behälters: 4,4 kg
Maße des Behälters: 25 x 37 x 18 cm

Baujahr: ca. 1950 bis 1953

"Der Tachymeter-Theodolit Theo 030 ist für alle geodätischen Arbeiten geeignet, bei denen für die einmal in beiden Fernrohrlagen gemessene Richtung ein mittlerer Fehler bis zu +/- 15^cc bzw. 5" zulässig ist. Die Hauptanwendungsgebiete sind

- Polygonierung

- Kleintriangulierung

- Absteckungsarbeiten

- Präzisions-Tachymetrie für das Kataster

- topografische Tachymetrie (Kartiertisch)"

Quelle: Gebrauchsanleitung zum ZEISS Tachymeter-Theodolit Theo 030, Druckschriften-Nr. CZ 10-G 158-1, Seite 1 bis 3, von 1955

Voll funktionsfähiger und sehr guter Zustand, jedoch unjustiert.

Mit originaler, nummerngleicher Holztransportkiste und Trageriemen aus Leder, elektrische Beleuchtungseinrichtung für die Teilkreise samt Verbindungskabel, Beleuchtungseinrichtung für die Strichplatte im Fernrohr, Beleuchtungsadapter für die Beleuchtung der Indexlibelle, Schnurlot, Sechskantringschlüssel, Ölfläschchen, Sonnenblende, Schraubendreher, Justiernadel, Ersatzglühbirnen sowie der originale Vierkantschlüssel für die Transportkiste.

Dieses Instrument ist etwas ganz Besonderes. Es wurde mit der Beleuchtungseinrichtung für die Teilkreise und für die Strichplatte für die NVA (Nationale Volksarmee) der ehemaligen DDR ausgeliefert. Das letzte Mal wurde der Theo im Dezember 1985 justiert bzw. gewartet laut dem grünen Aufkleber am Instrument. Er war höchstwahrscheinlich ein Depot-Instrument. Diese wurden meist nur eingelagert, um im Ernstfall sofort und fehlerfrei einsatzbereit zu sein.
