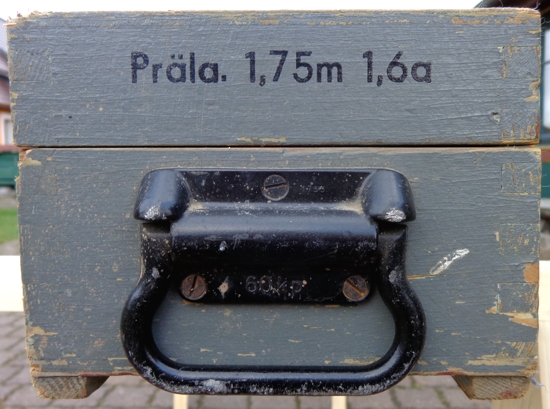

Invarlattenpaar 1,75 m - Nr. 58115 + 58773

Typ: mit 2 gegeneinander versetzten Teilungen
Hersteller: Carl Zeiss Jena
Länge: 1,75 m

"Um den bei Holzlatten möglichen unregelmäßigen Längenänderungen zu entgehen, werden bei Feinnivellements besondere Latten, Invarbandlatten, verwendet. Sie bestehen aus einem starren, im allgemeinen etwa 3 m langen Kasten aus Holz oder Leichtmetall, in den ein etwa 25 mm breites Invarband eingespannt ist. Während sich 3 m lange Holzlatten bei einer Temperaturänderung von 10 grd um 0,12 bis 0,24 mm in der Länge ändern können, ändert sich ein gleichlanges Invarband im Höchstfalle nur um 0,04 mm. Das Lattenmeter einer Invarbandlatte ist innerhalb eines großen Temperaturbereichs praktisch unveränderlich. Außerdem ändern hölzerne Latten infolge einwirkender Feuchtigkeit ihre Länge bis um mehrere Zehntelmillimeter auf 1 m, Invarbandlatten hingegen werden nicht beeinflusst. ... Das Invarband der Latten (Nivellierlatten mit Strichteilungen auf Invarband) ist mit versetzt angeordneten Teilungen (I und II) versehen, von denen jeder zehnte Teilstrich durch einen Strich am Ziffernfuß und jeder fünfte Teilstrich zwischen zwei Zehnerstrichen durch eine Kreismarke auf dem Kasten hervorgehoben ist. ... Die zulässige Abweichung für ein beliebiges Meter beträgt +/- 0,03 mm. Auf dem Kasten befinden sich zu beiden Seiten des Invarbandes schwarze arabische Ziffern auf weißem Grund, die für die Teilung I mit 00 und für die Teilung II mit 61 beginnen."

Quelle: Fritz Deumlich, Manfried Seyfert, Instrumentenkunde der Vermessungstechnik, 3. Auflage, 1964, Seite 308 und 309
