Dimesskeil 002 für Dahlta 020

Dimesskeil 002 mit Mikrometer für Dahlta 020
Die Doppelbild-Distanzmessung kann auch mit einfachen Mitteln vorteilhaft angewandt werden. Zu diesen gehört der Dimesskeil 002 mit Mikrometer, ein Vorsatzkeil zu unseren Theodoliten Theo 030 und Dahlta 020 sowie zu den Theodoliten alter Fertigung Th IV, Th III und Th II (Th 40, Th C). Eine Sonderausführung wird für den Theo 010 vorbereitet. Er dient zur optischen Ermittlung der schiefen Distanz mit einer Genauigkeit von etwa +/- 2 cm auf 100m Schrägentfernung für das Mittel aus zwei Koinzedenzen und ist besonders geeignet für - Polygonierung - Präzisionstachymetrie - Detailaufnahme nach der Polarkoordinatenmethode. Quelle: Prospekt zum ZEISS DIMESSKEIL, Seite 3, Druckschriften-Nr. CZ 10-181-1 VEB Carl Zeiss Jena, ca. von 1955 (Siehe auch das komplette Prospekt) Hier sind noch weitere interessante Prospekte zum Dimesskeil: - Streckenmessausrüstung Dimess - REDTA-Handlatte und DIMESS-Handlatte - 400^g-Reduktionstafel für DIMESS
Bilder
Transporttasche aus Leder mit Trageriemen, neuwertig
geöffnete Transporttasche mit Dimesskeil, ebenfalls neuwertig
Dimesskeil mit Gegengewicht
Mikrometer auf dem Dimesskeil, darunter das Qualitätssiegel, der Hersteller und die Herstellungsnummer
Für die Richtungsmessung kann der Dimesskeil durch Vorschlagen der Klappe abgedeckt werden.
Blick von vorn bei geöffneter Klappe

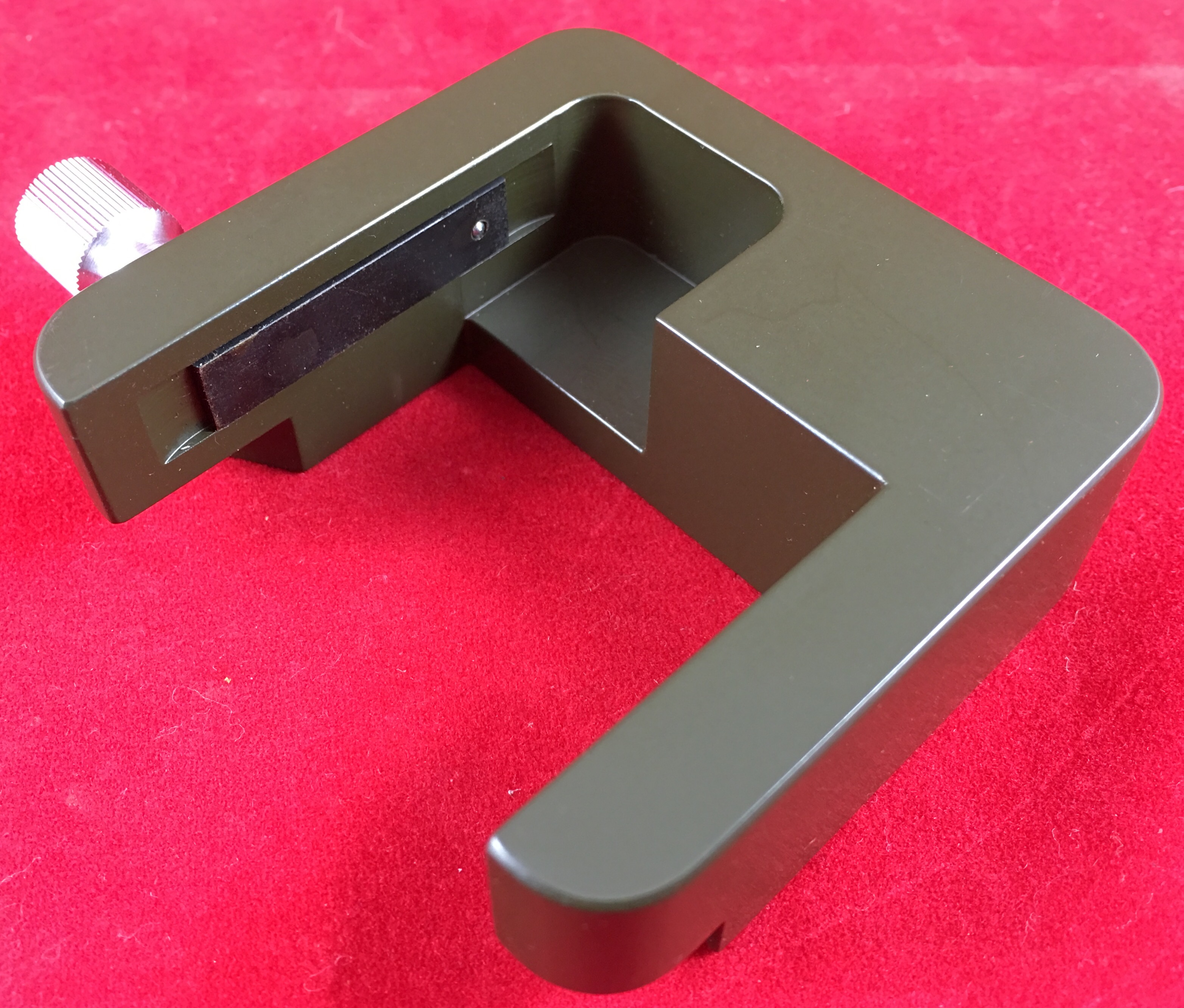

Das Gegengewicht
